TC-615 / TC-630 / TC-631 (и M), TC-651M — круглые рефлексные рупорные громкоговорители 15–50 Вт

Круглые рефлексные рупоры 15–50 Вт для речевого оповещения и фоновой музыки внутри и снаружи помещений: IP65, низкоомные и на линию 70/100 В с переключателем отводов.

Рефлексные рупорные громкоговорители TOA серии TC

Модели семейства

Общие данныеСерия TC: алюминиевый круглый раструб, нержавеющий крепёж, рупор и кронштейн с порошковым покрытием толщиной 50 мкм. Двухцветное исполнение: рупор светлый (RAL 9010), блок драйвера серый (RAL 7042).

Степень защиты	IP65
Полярность	Hot — чёрный, Com — белый
Кабель	ПВХ, диаметр 6 мм, длина 600 мм
Материалы	раструб — алюминий; отражающий рупор и задняя крышка — ABS; держатель кронштейна — алюминий; кронштейн — сталь
Исполнения «M»	на линию 70 В или 100 В, с переключателем отводов на корпусе (положение OFF защищает от ошибки)

TC-615 / TC-615M15 Вт. TC-615 — 8 Ом, TC-615M — на линию 100 В или 70 В.

Номинальная мощность	15 Вт
Сопротивление TC-615	8 Ом
Отводы TC-615M, линия 100 В	670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт), 3,3 кОм (3 Вт)
Отводы TC-615M, линия 70 В	330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт), 3,3 кОм (1,5 Вт)
Чувствительность	108 дБ (1 Вт, 1 м)
Частотный диапазон	250–7 000 Гц
Температура эксплуатации	−20…+55 °C (без конденсата)
Габариты	ø400 мм, глубина 376 мм
Масса	3 кг (TC-615), 3,2 кг (TC-615M)

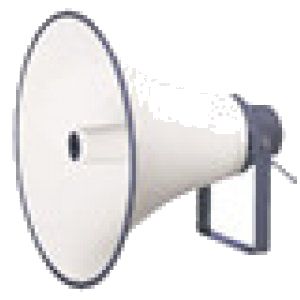

TC-630 / TC-630M30 Вт. TC-630 — 16 Ом, TC-630M — на линию 100 В или 70 В; диафрагма из термостойких волокон, пропитанных фенольной смолой.

Номинальная мощность	30 Вт
Сопротивление TC-630	16 Ом
Отводы TC-630M, линия 100 В	330 Ом (30 Вт), 670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт)
Отводы TC-630M, линия 70 В	170 Ом (30 Вт), 330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт)
Чувствительность	110 дБ (1 Вт, 1 м)
Частотный диапазон	200–6 000 Гц
Температура эксплуатации	−20…+55 °C (без конденсата)
Габариты	ø500 мм, глубина 463 мм
Масса	4,1 кг (TC-630), 4,5 кг (TC-630M)

TC-631 / TC-631M30 Вт, электрические параметры как у TC-630/630M, но диафрагма из полиимидной плёнки (лучше низкие частоты, не впитывает влагу) и верхний предел температуры выше.

Номинальная мощность	30 Вт
Сопротивление TC-631	16 Ом
Отводы TC-631M, линия 100 В	330 Ом (30 Вт), 670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт)
Отводы TC-631M, линия 70 В	170 Ом (30 Вт), 330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт)
Чувствительность	110 дБ (1 Вт, 1 м)
Частотный диапазон	200–6 000 Гц
Температура эксплуатации	−20…+60 °C (без конденсата)
Габариты	ø500 мм, глубина 463 мм
Масса	4,1 кг (TC-631), 4,5 кг (TC-631M)

TC-651M50 Вт, только на линию 100 В или 70 В; для наружного оповещения (церкви, заводы, школы). Подтверждена непрерывная работа более 100 часов на 50 Вт по IEC 60268-1.

Номинальная мощность	50 Вт
Отводы, линия 100 В	200 Ом (50 Вт), 330 Ом (30 Вт), 670 Ом (15 Вт)
Отводы, линия 70 В	100 Ом (50 Вт), 200 Ом (25 Вт), 330 Ом (15 Вт), 670 Ом (7,5 Вт)
Чувствительность	111 дБ (1 Вт, 1 м)
Частотный диапазон	200 Гц – 6 кГц
Угол охвата на 2 кГц (−6 дБ)	50° по горизонтали, 50° по вертикали
Температура эксплуатации	−20…+60 °C (без конденсата)
Габариты	ø400 мм, глубина 376 мм
Масса	4 кг

Как это работает и подключается

Для низкоомных моделей TC-615 (8 Ом), TC-630 и TC-631 (16 Ом) используйте усилитель, рассчитанный на эту нагрузку.
У моделей «M» выставьте переключателем отвод под линию: у TC-615M/630M/631M — 4 положения для 100 В и 5 для 70 В; у TC-651M — 3 положения для 100 В и 4 для 70 В. Положение OFF исключает повреждение при неверной настройке.
Соблюдайте полярность: Hot — чёрный провод, Com — белый.

Монтаж

Рупор крепится на кронштейне (сталь с порошковым покрытием, держатель — алюминий); весь внешний крепёж — нержавеющая сталь; на габаритном чертеже показаны три монтажных отверстия кронштейна.
Эксплуатация допускается только без конденсации влаги.
Составной вариант «драйвер TU + рупор TH-650/660» описан в отдельной карточке TH-650.

Примеры

Открытые площадки и производственные территории

По описанию производителя, серия TC предназначена для внутреннего и наружного оповещения и фоновой музыки; TC-651M — для наружного оповещения в местах поклонения, на заводах, в школах.

Длинные линии оповещения

Исполнения «M» подключаются к линии 70 В или 100 В, отвод выбирается переключателем по нужной мощности.

Частые вопросы

Чем TC-630 отличается от TC-631?

Электрические параметры в документах совпадают. У TC-631 диафрагма из полиимидной плёнки, а верхний предел температуры +60 °C вместо +55 °C у TC-630.

Какое IP у серии?

IP65.

Нюансы и грабли

У TC-615 и TC-630 верхний предел температуры +55 °C, у TC-631, TC-631M и TC-651M — +60 °C; не путайте исполнения в жарких помещениях.
В листе описана только версия TC-651M на линию 70/100 В; низкоомного варианта 50 Вт в нём нет.
При вводе в эксплуатацию убедитесь, что переключатель отводов стоит на нужном отводе, а не в положении OFF.
