TS-820RC / TS-820 — инфракрасная беспроводная конференц-система: центральный блок, пульты TS-821/TS-822 и ИК-излучатели TS-905/TS-907
ИК-система на 64 пульта: центральный блок TS-820RC (с записью в MP3) или TS-820, пульты председателя TS-821 и делегата TS-822 без проводов, ИК-излучатели TS-905/TS-907 на коаксиале.
Модели семейства
Общие данныеПульты связываются с центральным блоком инфракрасным излучением через излучатели TS-905/TS-907, подключённые коаксиальным кабелем; по описанию производителя, ИК-связь устойчива к радиопомехам и прослушиванию, в соседних помещениях можно работать одновременно. Питание пультов — литий-ионные аккумуляторы или адаптер AD-0910.
| Число пультов в системе | до 64 |
| Число ИК-излучателей | до 16 шт. TS-905 или до 12 шт. TS-907 (смешанно — до 12), через распределители YW-1022 (2 выхода) и YW-1024 (4 выхода) |
| Микрофоны (опция, для пультов) | TS-923 (стандартный, длина 470 мм) и TS-924 (длинный, 620 мм), электретные однонаправленные, 100 Гц – 13 кГц |
| Зарядка и питание пультов (опция) | аккумуляторы BP-920A и BP-900A, зарядное BC-920 на 8 аккумуляторов (около 5 часов), адаптер AD-0910 |
| Монтаж центрального блока (опция) | кронштейн MB-TS920 для стойки |
| Несущие частоты | аудиоканалы 1–4: 7,35; 8,10; 8,55; 9,15 МГц; канал управления 6,45 МГц; ответный канал 1,95 МГц |
TS-820RCЦентральный блок с записью заседания в MP3 на USB-накопитель или во внутреннюю память.
| Питание | 100–240 В AC, 50/60 Гц (через комплектный адаптер, 24 В DC) |
| Потребляемая мощность | 72 Вт |
| Вход MIC | −60 дБ, 600 Ом, несимметричный, джек 6,3 мм |
| Вход AUX | −20 дБ, 10 кОм, несимметричный, джек 6,3 мм |
| Выходы | LINE −10 дБ, 10 кОм; REC −10 дБ, 10 кОм (RCA); наушники — мини-джек 3,5 мм |
| Запись | MP3 моно, 32 кГц, 128 кбит/с; файл делится каждый час (до 54,9 МБ); внутренняя память 1 ГБ — около 18 часов |
| USB-накопитель для записи | USB 2.0, до 32 ГБ, FAT32, полное форматирование на ПК перед первым использованием |
| Размеры (Ш×В×Г) | 361×122,6×184,2 мм |
| Масса | 2,8 кг |

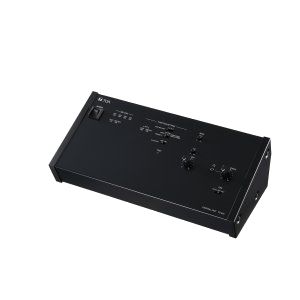

TS-820Тот же центральный блок без функции записи.
| Питание | 100–240 В AC, 50/60 Гц (через комплектный адаптер, 24 В DC) |
| Потребляемая мощность | 72 Вт |
| Максимальный ток | 3 А DC (24 В от адаптера) |
| Управление извне | D-sub 9 контактов (вилка) или USB-B, выбирается переключателем |
| Размеры (Ш×В×Г) | 361×122,6×184,2 мм |
| Масса | 2,7 кг |
TS-821Беспроводной пульт председателя: клавиша разговора и клавиша приоритета (PTT или ALT), микрофон не входит в комплект.
| Питание | аккумулятор BP-920A/BP-900A или адаптер AD-0910 |
| Ток | до 390 мА |
| ИК-излучатель | длина волны 870 нм, радиус охвата 7 м |
| Время работы от аккумулятора | около 10 часов |
| Выходы | динамик 8 Ом, 0,2 Вт; два мини-джека 3,5 мм для наушников |
| Адрес | 001–064 (000 — только прослушивание) |
| Размеры (Ш×В×Г) | 205,7×70,3×164,2 мм |
| Масса | 525 г |

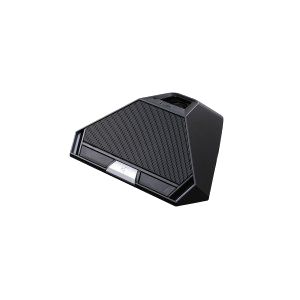

TS-822Беспроводной пульт делегата: клавиша разговора, без приоритета; параметры питания и габариты как у TS-821.
| Питание | аккумулятор BP-920A/BP-900A или адаптер AD-0910 |
| Ток | до 390 мА |
| ИК-излучатель | длина волны 870 нм, радиус охвата 7 м |
| Время работы от аккумулятора | около 10 часов |
| Размеры (Ш×В×Г) | 205,7×70,3×164,2 мм |
| Масса | 525 г |

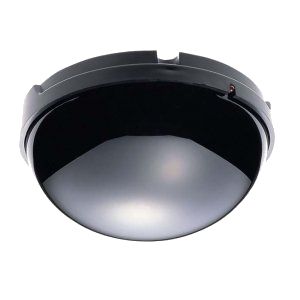

TS-905ИК-излучатель/приёмник для потолков 2,5–4,5 м; крепится на потолок, стену или микрофонную стойку.
| Питание | 24 В DC от центрального блока, до 150 мА |
| Угол приёма и излучения | по вертикали 150° (75°+75°), по горизонтали 360° |
| Зона связи | радиус около 6–7 м при высоте потолка 2,5–4,5 м |
| Подключение | BNC |
| Размеры | ø120×71,3 мм |
| Масса | 230 г |
TS-907ИК-излучатель/приёмник для высоких потолков 5–7 м.
| Питание | 24 В DC от центрального блока, до 180 мА |
| Угол приёма и излучения | по вертикали 90° (45°+45°), по горизонтали 360° |
| Зона связи | радиус около 6 м при высоте потолка 5–7 м |
| Подключение | BNC |
| Размеры | ø120×71,3 мм |
| Масса | 230 г |
Как это работает и подключается
- Задайте адрес каждого пульта переключателем на дне (001–064): повторять номера нельзя; адрес 000 (заводской) разрешает только слушать.
- На центральном блоке выставьте число открытых микрофонов (1/2/3/4, с завода — 1), режим приоритета (FIRST, LATEST или FIRST:FIXED NEXT:LATEST, с завода — FIRST), автоотключение микрофона через около 30 секунд тишины (с завода — OFF).
- Подавление обратной связи: переключатель FBS — AUTO (встроенный подавитель ищет частоту сам) или EXT (внешний графический эквалайзер на разъёмы EQUALIZER IN/OUT); с завода — OFF.
- Приоритетная речь у TS-821: режим PTT (говорить пока нажата клавиша, заводской) или ALT (включить/выключить нажатием); сигнал «гонг» у остальных пультов отключается переключателем Priority chime mute на дне.
- Для проверки монтажа включите блок, удерживая клавишу TEST: на пультах, получивших сигнал, индикатор микрофона мигает, затем горит постоянно; выход — удержание клавиши 1 секунду и более.
- Запись (TS-820RC): вставьте USB-накопитель — индикатор USB загорится зелёным — и нажмите REC; без накопителя запись идёт во внутреннюю память. Файлы читаются и удаляются с ПК, через USB Mini-B.
Монтаж
- Излучатели TS-905/907: радиус зоны зависит от высоты потолка; ставьте их так, чтобы каждый пульт всегда видел минимум два излучателя; не прячьте за людьми и предметами.
- Держите излучатели в 2–3 м от окон (шторы или жалюзи) и не ближе 50 см от люминесцентных ламп; вдали от проекторов, ламп накаливания, плазменных панелей, пультов ДУ, ИК-микрофонов и подобных источников ИК.
- Потолок: отверстие диаметром 68 мм, монтажная пластина, затем излучатель поворачивается по часовой стрелке до фиксации; межосевое расстояние отверстий — 83,5 мм. Стойка: резьба U 5/16 (переходник на NS 5/8 в комплекте TS-905, кроме версии CE).
- Коаксиальный кабель — RG-59/U, RG-6/U или RG-11/U с BNC (вилки YA-641 для RG-59/U и RG-6/U, CC-4901 — набор из 10 для RG-59/U, YA-642 для RG-11/U; зачистка оболочки на 10 мм (15 мм для RG-11/U), диэлектрика на 4 мм (5 мм)). Все кабели от центрального блока до излучателей — одинаковой длины, включая отрезки через распределитель; не соединяйте последовательно более двух распределителей.
- Максимальная длина кабеля определяется потерями (не более 20 дБ) и падением напряжения (не более 5 В): потери на 100 м — RG-59/U 3,3 дБ, RG-6/U 2,7 дБ, RG-11/U 2,0 дБ; потери распределителей — 4,5 дБ (YW-1022), 8,5 дБ (YW-1024); ток излучателя — 0,1 А (TS-905), 0,13 А (TS-907). Пример из РЭ для четырёх TS-905 на отдельных кабелях: 297 м (RG-59/U), 390 м (RG-6/U), 1000 м (RG-11/U).
- В стойку центральный блок монтируется с кронштейном MB-TS920 (опция); винты 5×12 из его комплекта — только для стойки TOA.
Примеры
Конференц-зал на 64 места без кабелей к столам
Пульты ставятся свободно, соединение с центральным блоком идёт через излучатели под потолком; зал 30×30 м покрывается сеткой излучателей с шагом 6–9 м (по РЭ).
Ведение заседания
На блоке задаётся число одновременно открытых микрофонов (1–4), приоритет вызова и автоотключение микрофона; председатель имеет клавишу приоритетной речи.
Частые вопросы
Сколько пультов можно подключить?
До 64 пультов (адреса 001–064) на один центральный блок TS-820RC или TS-820.
Чем TS-820RC отличается от TS-820?
TS-820RC записывает речь в MP3 на USB-накопитель или во внутреннюю память; у TS-820 записи нет. Остальное одинаково.
Какой излучатель выбрать?
TS-905 — для потолков 2,5–4,5 м, TS-907 — для потолков 5–7 м.
Нюансы и грабли
- Если индикатор Speech и Power на пульте мигают одновременно — пульт вне зоны связи; не закрывайте окошко ИК-излучателя на пульте.
- Не прячьте излучатели за людьми и мебелью: при связи только с одним излучателем возможна кратковременная потеря сигнала.
- Аккумуляторы с завода не заряжены; заряжайте только зарядным BC-920 и не дольше 5 часов; извлекайте аккумуляторы, если пульт не используется 10 дней и более.
- Режим автоотключения микрофона отключает его даже при длинной паузе в речи — для длинных пауз оставляйте OFF.
- Во время проверки монтажа (TEST) работает только приоритетная речь председателя.
- Не вынимайте USB-накопитель и не выключайте блок, пока горит индикатор доступа; не подключайте накопитель и ПК одновременно. Записи из внутренней памяти нельзя перенести на USB-накопитель — копируйте их на ПК через порт USB Mini-B.
