TS-900 / TS-800 — центральные блоки и пульты TS-901/902 и TS-801/802 инфракрасной беспроводной конференц-системы

ИК-системы прежнего поколения: TS-900 — до 96 пультов, перевод и голосование, TS-800 — до 64 пультов; пульты председателя и делегата питаются от аккумулятора или адаптера.

Инфракрасные конференц-системы TOA TS-800 / TS-900 (прежнее поколение)

Модели семейства

Общие данныеСерии TS-800 и TS-900 используют ИК-излучатели TS-905 и TS-907 на коаксиальном кабеле, распределители YW-1022 и YW-1024, микрофоны TS-903 (стандартный) и TS-904 (длинный), аккумулятор BP-900, зарядное BC-900 и адаптер AD-0910. Серия TS-900 дополнительно даёт двуязычный режим и голосование.

Несущие частоты	аудиоканалы 1–4: 7,35; 8,10; 8,55; 9,15 МГц; канал управления 6,45 МГц; основной язык 1,95 МГц; перевод 2,25 МГц (у серии TS-800 — один канал 1,95 МГц)
Длина волны ИК	870 нм
Число ИК-излучателей	до 4 у блока, до 16 TS-905 или до 12 TS-907 с распределителями
Аккумулятор BP-900	7,4 В DC, 1700 мА·ч
Зарядное BC-900	до 8 аккумуляторов за около 5 часов
Микрофоны TS-903 / TS-904	электретные, однонаправленные, 1,8 кОм, −37 дБ, 100–13 000 Гц; масса 90 г и 105 г

TS-900Центральный блок серии 900: два микрофонных входа (основной язык и перевод), три линейных входа AUX, индикаторы итогов голосования, управление с ПК (ПО не входит).

Питание	100–240 В AC, 50/60 Гц (комплектный адаптер), 72 Вт
Число пультов	96
Входы MIC 1, MIC 2	−60 дБ, 600 Ом, несимметричные, джек
Входы AUX 1, AUX 2, AUX 3	−20 дБ, 10 кОм, несимметричные, джек
Выходы	LINE −20 дБ, 10 кОм; REC −20 дБ, 10 кОм (джек и RCA); наушники — мини-джек
ИК-излучатели	4 разъёма BNC (до 16 с четырьмя распределителями)
Управление извне	D-sub 9 контактов (вилка)
Число одновременно говорящих	1 / 2 / 4
Температура эксплуатации	0…+40 °C
Масса	2,8 кг

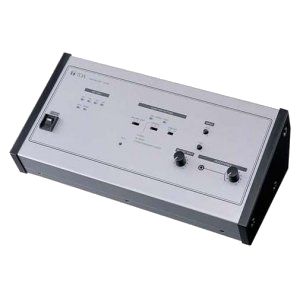

TS-800Центральный блок серии 800: один канал речи, без голосования и перевода.

Питание	100–240 В AC, 50/60 Гц (комплектный адаптер), 72 Вт
Число пультов	64
Вход MIC	−60 дБ, 600 Ом, несимметричный, джек
Вход AUX	−20 дБ, 10 кОм, несимметричный, джек
Выход REC	−20 дБ, 10 кОм (джек и RCA)
ИК-излучатели	4 разъёма BNC (до 16 с четырьмя распределителями)
Число одновременно говорящих	1 / 2 / 4
Температура эксплуатации	0…+40 °C
Масса	2,7 кг

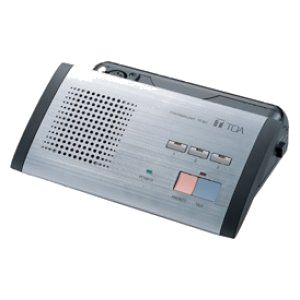

TS-901 / TS-902Пульты председателя (TS-901, с клавишей приоритетной речи) и делегата (TS-902) серии 900: три клавиши голосования, индикаторы голосования.

Питание	7,4 В DC (аккумулятор BP-900) или 9 В DC (адаптер AD-0910)
Ток	до 270 мА
Вход микрофона	XLR-4-31 для TS-903 или TS-904 (опция)
Выходы	динамик 8 Ом, 0,2 Вт; два мини-джека наушников
Время работы от аккумулятора	около 10 часов (при соотношении «речь/ожидание» 1:2)
Угол приёма и излучения	по вертикали 90°, по горизонтали 120°; радиус 7 м
Размеры (Ш×В×Г)	210×65,9×152 мм
Масса	640 г

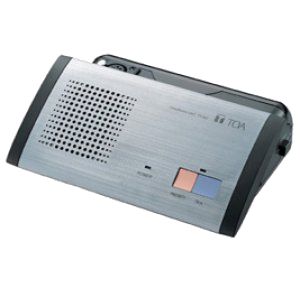

TS-801 / TS-802Пульты председателя (TS-801, с приоритетной речью) и делегата (TS-802) серии 800 — без клавиш голосования.

Питание	7,4 В DC (аккумулятор BP-900) или 9 В DC (адаптер AD-0910)
Ток	до 270 мА
Время работы от аккумулятора	около 10 часов (при соотношении «речь/ожидание» 1:2)
Угол приёма и излучения	по вертикали 90°, по горизонтали 120°; радиус 7 м
Размеры (Ш×В×Г)	210×65,9×152 мм
Масса	630 г

Как это работает и подключается

Для установки излучателей TS-905/TS-907 держите их не менее 2–3 м от окон и не менее 50 см от люминесцентных ламп; кабели от блока до излучателей должны быть одной длины, последовательно не более двух распределителей.
Выберите излучатель по высоте потолка: TS-905 — 2,5–4,5 м (зона связи радиусом около 7 м), TS-907 — 5–7 м (около 6 м).
Каждый пульт должен видеть минимум два излучателя в прямой видимости.

Монтаж

Излучатели можно ставить на потолок, стену и микрофонную стойку (резьба W 5/16).
Блоки TS-800 и TS-900 монтируются в стойку EIA (4U) кронштейном MB-TS900 (опция).

Примеры

Беспроводные заседания без кабелей к столам

Пульты ставятся свободно; до 96 (TS-900) или до 64 (TS-800) в одной системе; можно использовать в соседних комнатах без перекрёстных помех.

Частые вопросы

Чем TS-900 отличается от TS-800?

TS-900: до 96 пультов, два языковых канала (основной и перевод), голосование. TS-800: до 64 пультов, один канал.

Нюансы и грабли

Это лист спецификаций прежнего поколения: у блоков TS-820 и TS-920 другое число пультов и другие параметры — не смешивайте.
Ток излучателя TS-905 в этом листе — до 100 мА, в РЭ TS-820/TS-920 — до 150 мА; для расчёта кабеля берите значения из РЭ нужной системы.
Два диаметра резьбы для излучателей: TS-905 — W 5/16; TS-907 — W 5/16 или W 5/8.

Документация

TOA — каталожный лист «Infrared Wireless Conference Systems» (TS-800/TS-900)
