TS-D1100-MU — центральный блок цифровой проводной конференц-системы: пульты TS-D1000-CU/DU, микрофонный и громкоговорящий блоки TS-D1100-MC/SP, блоки расширения
Цифровая проводная система: TS-D1100-MU на 32 устройства по кабелю Cat5e STP шлейфом, до 246 с блоками TS-D1000-SU; запись MP3, USB для веб-конференций, настройка из браузера.
Модели семейства
Общие данныеПульты соединяются шлейфом кабеля Cat5e STP с разъёмами RJ45 и получают питание 24 В от блока. Режимы заседания: Standard, Override, Voice activation, Chairman only; режим, число открытых микрофонов, автоотключение и громкость задаются кнопками блока или через браузер; последняя настройка имеет приоритет.
| Число устройств на один TS-D1100-MU | до 32 (2 линии по 16) |
| С блоками TS-D1000-SU | до 246 устройств, до 5 блоков SU; председательских пультов — не более 2 |
| Максимальная длина линии | 50 м от блока до последнего устройства в шлейфе (до 100 м с TS-D1000-EX); MU–SU и SU–SU — до 1 м |
| Ограничения линии | пульты председателя и делегата нельзя подключать на одну линию с блоками MC/SP; на линию — не более 3 блоков SP; на линию — только один TS-D1000-EX |
| Режимы заседания | Standard (по порядку нажатия), Override (последний вытесняет первого), Voice activation (до 8 делегатов и микрофонных блоков + 2 председателя, выключение через 2 секунды без речи), Chairman only |
| Число открытых микрофонов | 1, 2 или 8 на панели (заводское 8), 1–8 через браузер; председатели — до 2 вне ограничения |
| Автоотключение микрофона | около 30 секунд тишины (с завода — отключено) |
TS-D1100-MUГлавный блок: микрофонный вход, линейный выход, выходы записи и эквалайзера (при подключённом внешнем процессоре встроенный FBS отключается), вход/выход видеоконференции или USB для веб-конференции; запись MP3.
| Питание | 100–240 В AC, 50/60 Гц (комплектный адаптер), не более 60 Вт |
| Передача звука | TDM, 10 каналов, 16 бит, PCM, 32 кГц |
| Частотный диапазон | 100 Гц – 13 кГц; искажения не более 0,5%; отношение сигнал/шум не менее 80 дБ |
| Вход MIC | −54 дБ, 600 Ом, несимметричный, джек 6,3 мм |
| Выходы | LINE −10 дБ, 10 кОм; REC (2 RCA) −10 дБ, 10 кОм; наушники — мини-джек |
| Эквалайзер (SEND/RETURN) и видеоконференция | −10 дБ, 10 кОм, RCA; USB 2.0 type-B (не одновременно с видеоконференцией) |
| Сеть | 10BASE-T/100BASE-TX, протоколы TCP, HTTP, DHCP, ARP (APIPA), UDP (mDNS), UPnP |
| Запись | MP3 моно, 32 кГц, 128 кбит/с; USB-накопитель до 32 ГБ (USB 2.0, FAT32) или внутренняя память 1 ГБ (около 18 часов) |
| Размеры (Ш×В×Г) | 361×100,4×184,2 мм |
| Масса | 2,2 кг |

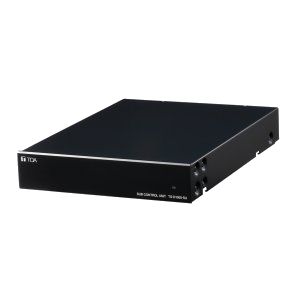

TS-D1000-SUБлок расширения числа устройств: 3 линии на 16 устройств, 2 разъёма для связи с MU или другими SU.
| Питание | 100–240 В AC, 50/60 Гц (комплектный адаптер), не более 80 Вт |
| Число устройств | 48 |
| Разъёмы | RJ45 × 3 (устройства), RJ45 × 2 (MU/SU) |
| Размеры (Ш×В×Г) | 210×45,8×294,8 мм |
| Масса | 1,6 кг |

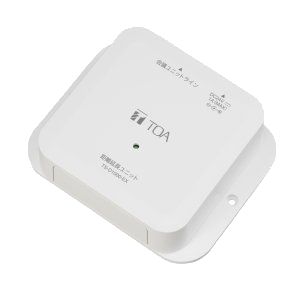

TS-D1000-EXБлок увеличения длины линии между блоком управления и пультами.
| Питание | 100–240 В AC (адаптер), не более 25 Вт |
| Разъёмы | RJ45 × 2 |
| Размеры (Ш×В×Г) | 124,3×100,3×35 мм |
| Масса | 150 г |

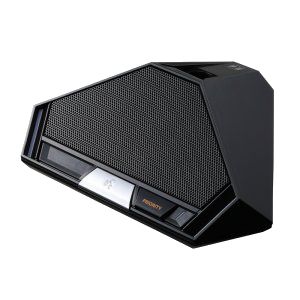

TS-D1000-CUПульт председателя: клавиши разговора и приоритетной речи (PTT или ALT, звонок-гонг), микрофон TS-D1000-M1 или M2 в комплект не входит.
| Питание | 24 В DC от MU/SU/EX, не более 1,5 Вт |
| Сигнал/шум | не менее 65 дБ |
| Выходы | динамик 8 Ом, 0,4 Вт (75 дБ SPL); два мини-джека 3,5 мм для наушников |
| Вход микрофона | XLR-3-31 |
| Размеры (Ш×В×Г) | 208,9×71,3×160,5 мм |
| Масса | 880 г |

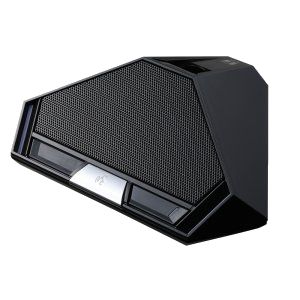

TS-D1000-DUПульт делегата: клавиша разговора, микрофон M1/M2 в комплект не входит.
| Питание | 24 В DC от MU/SU/EX, не более 1,5 Вт |
| Сигнал/шум | не менее 65 дБ |
| Выходы | динамик 8 Ом, 0,4 Вт (75 дБ SPL); два мини-джека 3,5 мм для наушников |
| Размеры (Ш×В×Г) | 208,9×71,3×160,5 мм |
| Масса | 875 г |

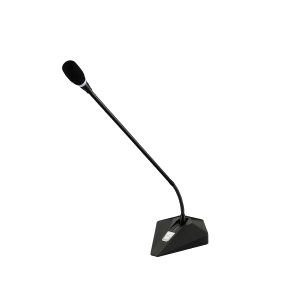

TS-D1100-MCМалый микрофонный блок для экономии места на столе.
| Питание | 24 В DC, не более 0,4 Вт |
| Частотный диапазон | 100 Гц – 13 кГц |
| Сигнал/шум | не менее 65 дБ |
| Размеры (Ш×В×Г) | 114×516×145,9 мм |
| Масса | 330 г |

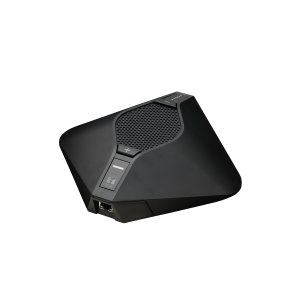

TS-D1100-SPГромкоговорящий блок, передающий звук нескольким слушателям.
| Питание | 24 В DC, не более 5 Вт |
| Выход | 8 Ом, 1 Вт (80 дБ SPL) |
| Частотный диапазон | 100 Гц – 13 кГц |
| Сигнал/шум | не менее 60 дБ |
| Размеры (Ш×В×Г) | 214,2×55,3×211,4 мм |
| Масса | 550 г |

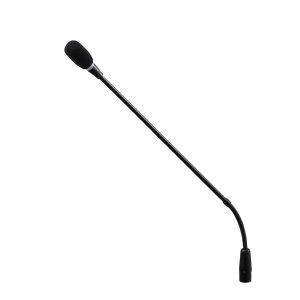

TS-D1000-M1 / TS-D1000-M2Съёмные микрофоны для пультов CU и DU: стандартный и длинный.
| Тип | электретный, однонаправленный, 1,4 кОм, −37 дБ |
| Частотный диапазон | 100 Гц – 13 кГц |
| Длина | 518 мм (M1), 668 мм (M2) |
| Масса | 110 г (M1), 125 г (M2) |
Как это работает и подключается
- Соединяйте устройства кабелем Cat5e STP с разъёмами RJ45 с обеих сторон; не вставляйте и не вынимайте кабели устройств и блоков SU при включённом питании MU — это может вывести устройства из строя.
- Проверка соединений: удерживайте клавишу Connection test на блоке 3 секунды — индикаторы микрофонов подключённых устройств мигают; на блоке SP мигает индикатор громкости; повторное удержание 3 секунды — выход.
- Режим заседания меняется клавишей Conference mode selector; число открытых микрофонов — клавишей Max. open mic No.; блокировка кнопок — удержание клавиши Setting lock 3 секунды.
- Приоритетная речь: на CU — PTT (с завода; удерживать клавишу) или ALT (включить/выключить), гонг у остальных включён с завода; во время неё глушатся проводной микрофон, видеоконференция и ПК по USB.
- Часть настроек (приоритет, гонг, отключение монитора у говорящего, время, сброс ID) доступна только через браузер; инструкция по браузеру — отдельный документ в библиотеке TOA DATA Library.
- Выключатели на задней панели MU: 1 — Power save (отключение питания через 2 часа без активности; с завода включено), 2 — ID reset (обычно включён; выключать только при фиксированных ID для внешнего управления).
Монтаж
- MU в стойку: кронштейн MB-TS920; SU — MB-15B-BK (один блок) или MB-15B-J (два); винты 5×12 из комплектов — только для стойки TOA.
- EX крепится на стену или другую поверхность винтами диаметром 3 мм (винты не входят в комплект).
- Шнур адаптера у MU и SU фиксируйте кабельным зажимом, чтобы вилка не выпадала.
- Микрофон M1/M2 устанавливается в разъём пульта CU/DU, при хранении снимается.
Примеры
Небольшая переговорная
Блок MU, пульты CU/DU в шлейф по двум линиям, динамики через LINE; запись заседания на USB-накопитель.
Большой зал
Блок MU и до 5 блоков SU дают до 246 устройств; для длинных линий добавляется EX.
Веб-конференция
Блок MU подключается к ПК по USB и выбирается в программе как «TOA TS-D1100-MU» — микрофон и динамик; драйвер не нужен.
Частые вопросы
Сколько устройств можно подключить?
32 к одному TS-D1100-MU (2 линии по 16); до 246 с пятью TS-D1000-SU.
Как увеличить длину линии?
Добавить TS-D1000-EX (один на линию): с ним расстояние до последнего устройства — до 100 м.
Можно ли записывать заседание?
Да, в MP3 на USB-накопитель или во внутреннюю память блока; файлы с USB копируются на ПК, из внутренней памяти — через браузер по сети.
Нюансы и грабли
- Мигание индикаторов микрофонов всех устройств при включении означает повтор ID: включите переключатель 2 (ID reset) на блоке или сбросьте ID через браузер.
- При подключённом внешнем процессоре на выходы SEND/RETURN встроенный FBS отключается — если после работы кабели оставить подключёнными, FBS работать не будет.
- Режим Voice activation отключает клавишу Talk и приоритетную речь председателя; микрофон выключается при паузе в 2 секунды и более.
- Режим Chairman only запрещает речь делегатов и микрофонных блоков.
- USB-порт и клеммы видеоконференции MU одновременно использовать нельзя.
- При включённом автоотключении микрофон выключается и во время речи, если пауза дольше около 30 секунд; в шумных помещениях функция может не срабатывать.
