VM-2000 — система оповещения Venas на усилителях VM-2120ER и VM-2240ER, до 4-й категории

Оповещение о пожаре и ЧС до 4-й категории по СП 3.13130.2009 (НПБ 104-03): до 45 зон, до 4 дистанционных микрофонных панелей, контроль линий громкоговорителей и усилителя.

Модели семейства

VM-2120ERУсилитель мощности 120 Вт, 5 зон, 100/70/50 В, 3U.

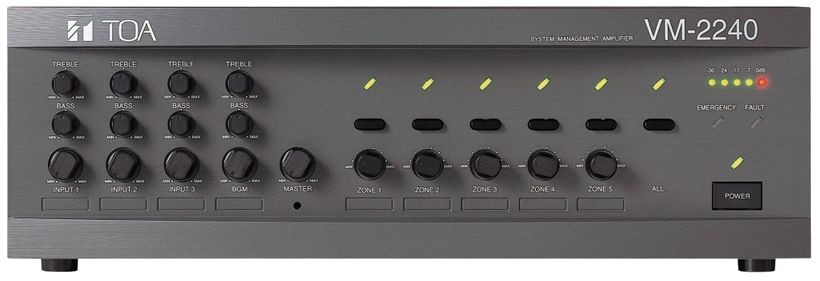

VM-2240ERУсилитель мощности 240 Вт, 5 зон, 100/70/50 В, 3U.

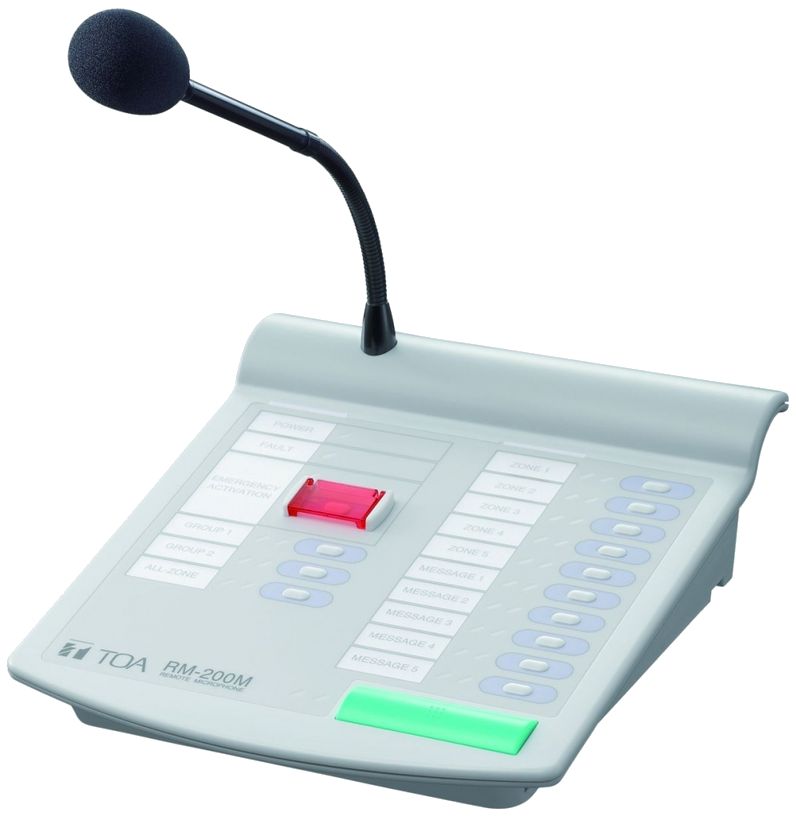

RM-200MМикрофонная панель, 5 зон + запуск сообщений, 100–20000 Гц; встроенный компрессор.

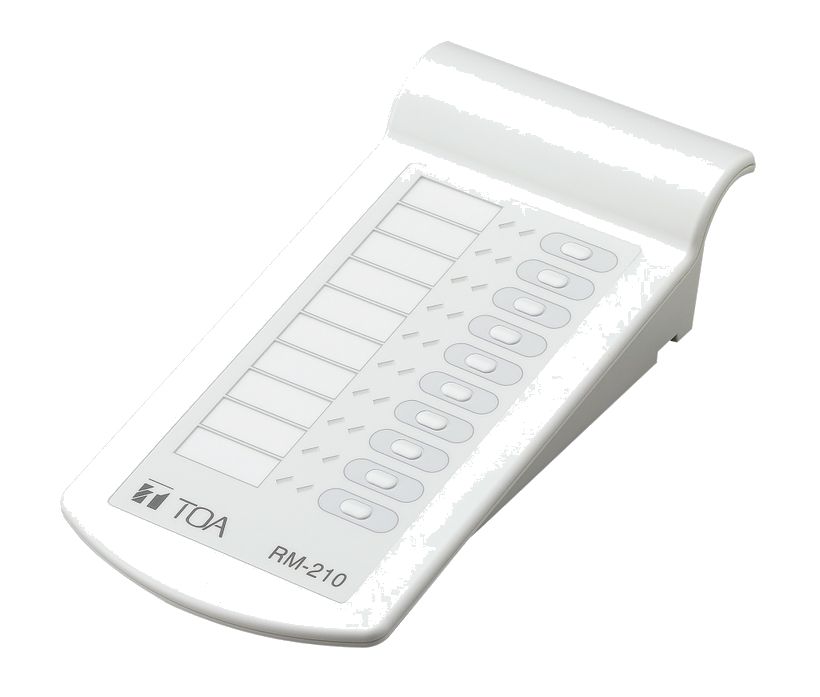

RM-210Модуль расширения микрофонной панели.

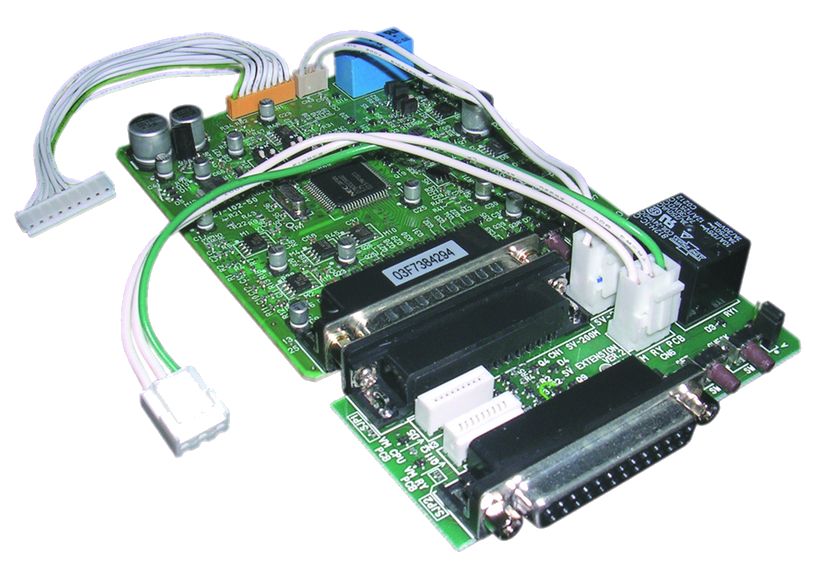

SV-200MAПлата диагностики: контроль линий громкоговорителей, усилителя, микрофонной панели.

EV-200Плата цифровых сообщений.

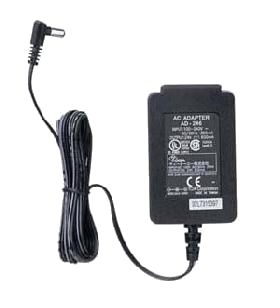

AD-246ERСетевой адаптер.

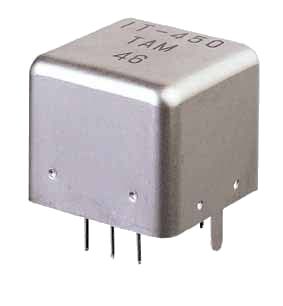

IT-450Трансформатор, 600 Ом.

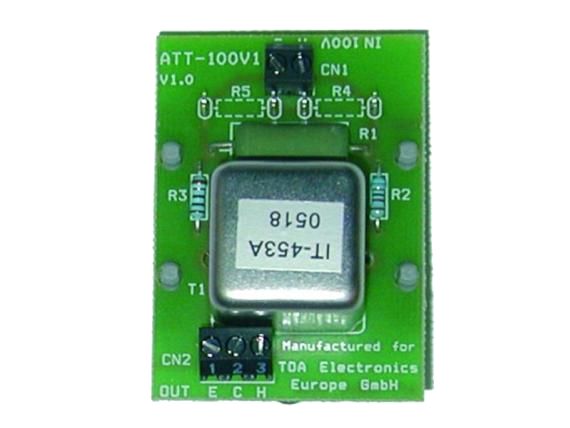

ATT-100VIАттенюатор.

AD-4800Блок питания для RM-200M, 13,8 В / 0,25 А.

Как это работает и подключается

Автоматически воспроизводится 5 сообщений общего назначения, один тональный сигнал и 2 сообщения оповещения о ЧС.
Тональный сигнал — из 6 встроенных мелодий и одной записываемой.
Приоритеты: наивысший — оповещение о ЧС, ещё 4 уровня общего назначения. Зоны программируются на 3 группы.

Монтаж

При отказе основного питания автоматически подключаются входы резервного питания 24 В.
Общая длина кабелей между микрофонными панелями — до 800 м.
Крепёж: MB-36 для усилителей VM-2000, для рэковой стойки.

Примеры

Пожарное и технологическое оповещение

Одновременное вещание на все зоны на максимальной громкости при ЧС.

Частые вопросы

Сколько зон?

До 45 зон при максимальной конфигурации.

Какая категория?

До 4-й по СП 3.13130.2009 (НПБ 104-03).

Нюансы и грабли

При ЧС оповещение идёт в обход общего регулятора громкости и внешних аттенюаторов.
Для мониторинга шлейфов и усилителей нужна дополнительная плата; в тексте названа SV-200M, в списке принадлежностей — SV-200MA.
