VX-3000 — сетевая матричная система оповещения до 512 зон без центрального блока
Децентрализованная система на 4-, 8- и 16-канальных рамах, соответствует EN54; до 512 зон, 256 микрофонных панелей, 128 звуковых шин, управление по Ethernet с резервированием LAN.
Модели семейства
VX-3004FРама на 4 зоны.

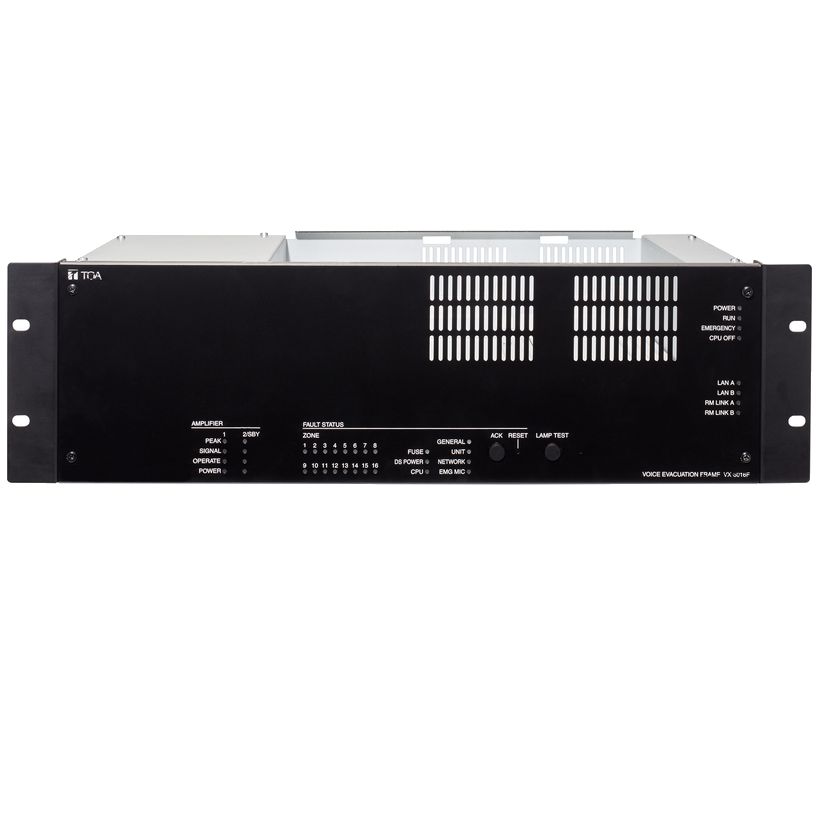

VX-3008FРама на 8 зон.
VX-3016FРама на 16 зон.
VX-015DAМодульный усилитель класса D.

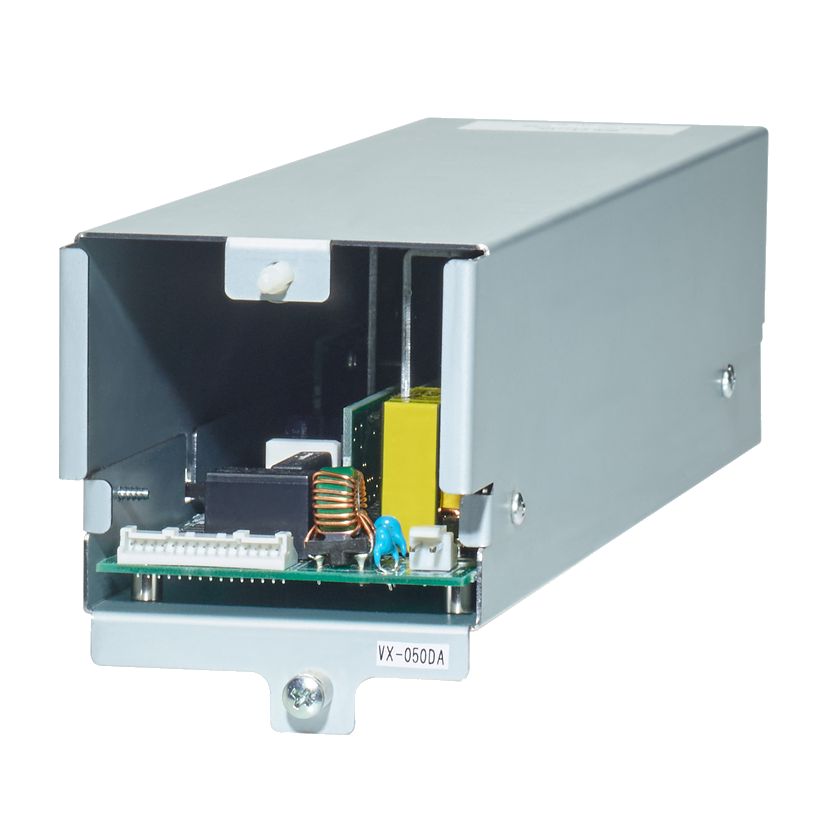

VX-030DAМодульный усилитель класса D.
VX-050DAМодульный усилитель класса D.
VX-300LOМодуль линейного выхода вместо модуля усилителя.
VX-3000PMМатричная панель, 1U 19": 8 аудиовходов, 20 управляющих входов, 10 управляющих выходов.
VX-3000CTПанель управления, 1U 19": 9 функциональных кнопок и 8 регуляторов громкости.

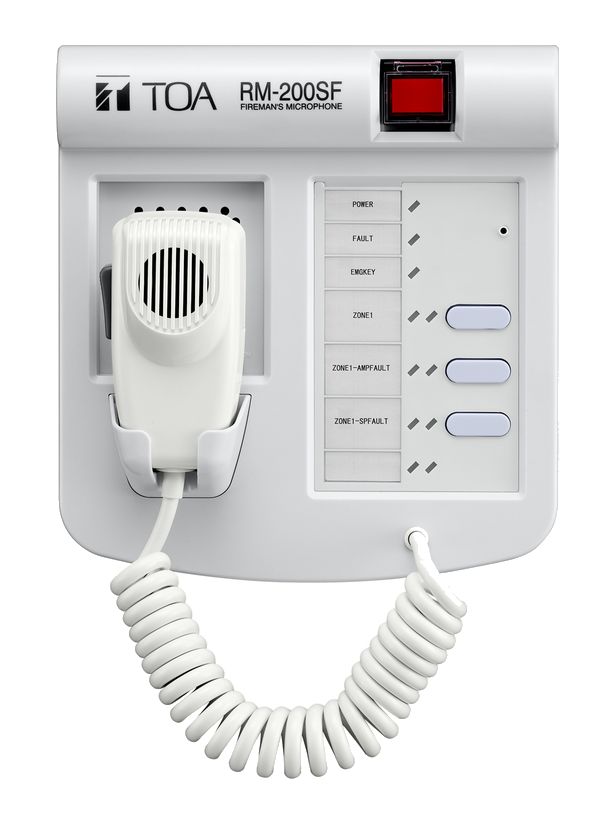

RM-200SFПожарная микрофонная панель.

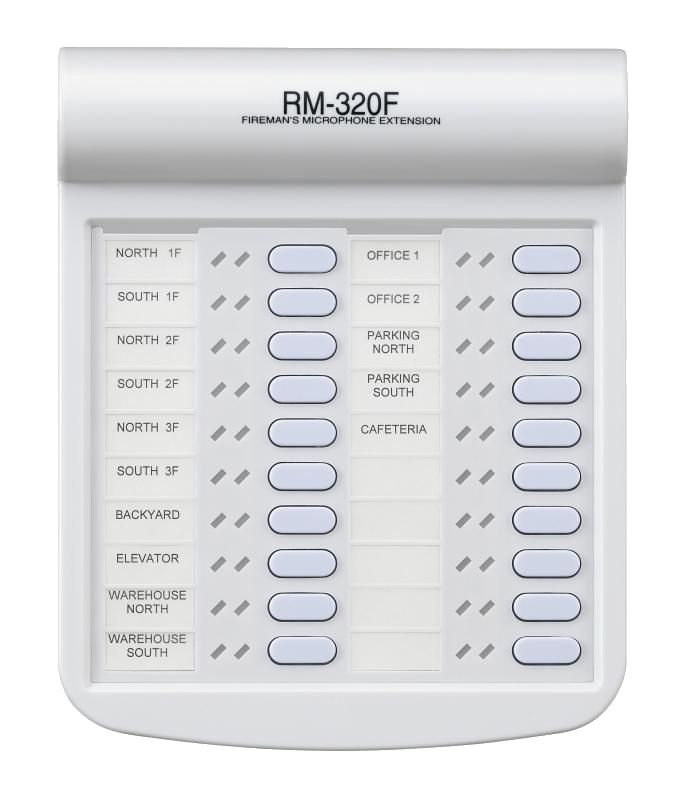

RM-320FПожарная панель, модуль расширения.

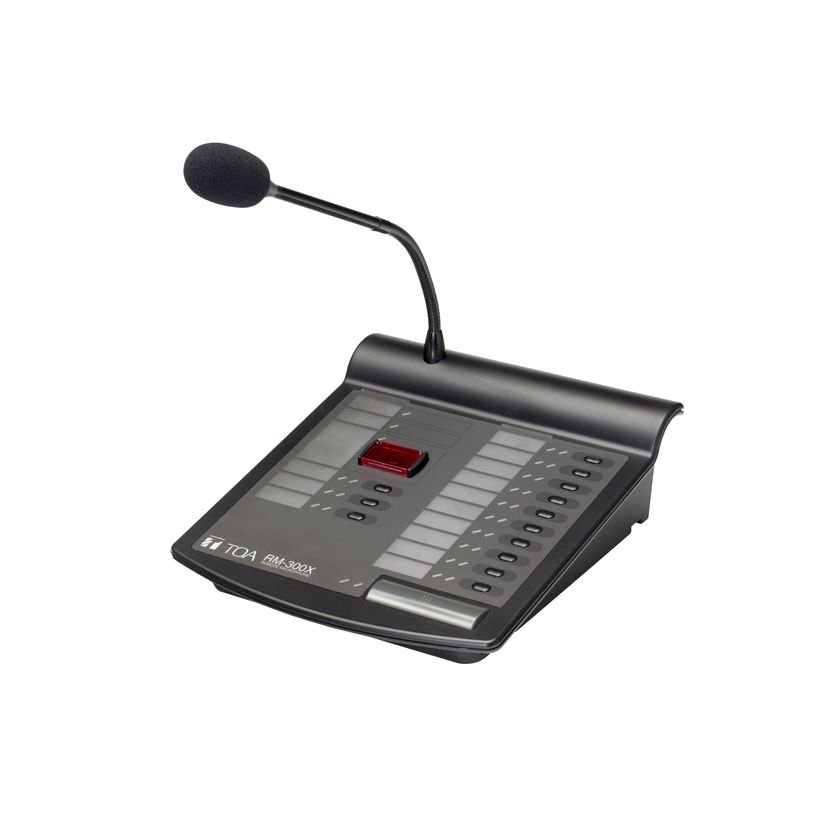

RM-300XМикрофонная панель.
RM-210FМодуль расширения.

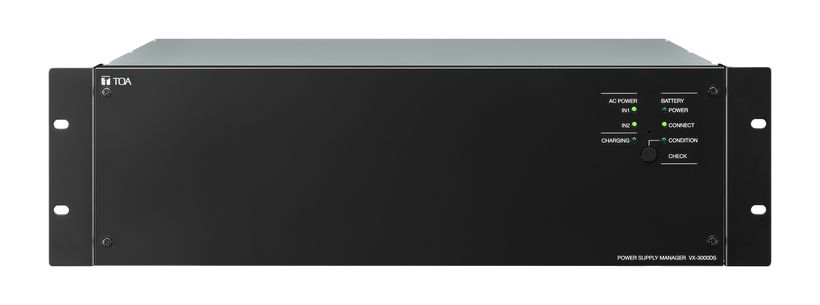

VX-3000DSБлок аварийного питания.
VX-3150DSБлок аварийного питания.
Как это работает и подключается
- Аналоговое резервирование управления при отказе цифровой части; двойное резервирование LAN.
- Обработка звука: VOX, фильтры, задержки, FBS, ANC, компрессоры; синхронизация NTP; MODBUS для диспетчеризации; уведомления о неисправностях по e-mail.
- На одном усилителе — от 1 до 64 зон.
Монтаж
- Центрального блока нет: рамы автономны и объединяются по сети.
- Управление и конфигурация — по Ethernet; ПО визуализации VX-3K-SW.
Примеры
Крупные объекты
Максимальная ёмкость: выходная мощность 64 000 Вт, 512 зон, 256 микрофонов.
Частые вопросы
Нужен ли центральный блок?
Нет, система строится на автономных рамах.
Сколько зон?
До 512 зон (1-я версия).
Нюансы и грабли
- Страница называет соответствие EN54; категория по своду правил на странице не указана.
- Выходной модуль VX-300LO даёт линейный сигнал для линий, не требующих контроля.
