TOA · радиоприёмники (тюнеры) радиомикрофонов
WT-4820 — диверсити-тюнер на два модуля WTU-4800 для радиомикрофонов серий WM-4200 и WM-4300
Полустоечный (half-rack) диверсити-тюнер UHF, принимает до двух модулей WTU-4800 с фронтальной сменой канала; с каскадированием — до четырёх каналов без антенных распределителей.
Модели семейства
WT-4820Корпус тюнера без модулей: принимает до двух модулей WTU-4800, смешивает их выходы.
| Питание | от сети через AC-адаптер (адаптер может не входить в комплект в вашей стране) |
| Потребляемый ток | 250 мА (12 В DC, при двух модулях) |
| Диапазон приёма | 506–865 МГц (506–606 и 614–698 МГц для США/Канады) |
| Вход смешения | –20 дБ, 10 кОм, несимметричный, phone |
| Выход Mixing/Solo 1 | –20 дБ (+6 дБ макс.), 600 Ом, несимметричный, phone; или –14 дБ (+12 дБ макс.), 600 Ом, симметричный, XLR-3-32 (0 дБ = 1 В) |
| Выход Solo 2 | –20 дБ (+6 дБ макс.), 600 Ом, несимметричный, phone |
| Антенный вход/выход | 75 Ом, BNC; питание антенны 9 В DC, 30 мА макс.; выход с усилением 0 дБ |
| Отношение сигнал/шум | более 102 дБ (взвешивание A, симметричный выход) |
| Частотная характеристика | 50 Гц – 18 кГц, ±3 дБ |
| Размеры (Ш×В×Г) | 210×44×181 мм |
| Масса | 770 г (без модулей тюнера) |

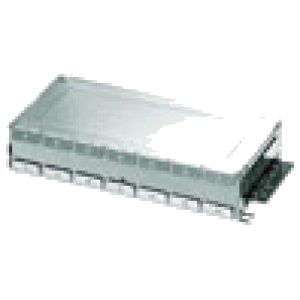

WTU-4800Модуль тюнера с диверсити-приёмом, ставится на переднюю панель WT-4820.
| Питание | 7–12 В DC |
| Потребляемый ток | 100 мА |
| Диапазон приёма | 506–867 МГц (506–538 и 576–606 МГц для США/Канады; 614–698 МГц для Бразилии; 748,3–757,7 и 803,3–805,7 МГц для Таиланда; 865–867 МГц для Индии) |
| Каналов | 16, выбирается |
| Чувствительность приёма | лучше 80 дБ S/N (вход 20 дБмкВ, девиация 40 кГц) |
| Чувствительность шумоподавителя | 17 дБмкВ |
| Выход | 0 дБ (максимальная девиация, нагрузка 2,2 кОм), 0 дБ = 1 В |
| Искажения | менее 1 % |
| Частотная характеристика | 100 Гц – 12 кГц, ±3 дБ |
| Размеры (Ш×В×Г) | 60×25×139 мм |
| Корпус | сталь |
Общие данныеУсловия работы, общие для WT-4820 и WTU-4800.
| Рабочая температура | –10…+50 °C |
| Рабочая влажность | 30–85 %RH |
Как это работает и подключается
- Установка модуля: отключите питание; снимите потенциал статического электричества с себя (коснитесь стойки, задней стенки прибора или металла); отверните два передних винта и снимите переднюю панель; вставьте WTU-4800 и убедитесь в надёжном контакте; верните панель и закрепите винтами. Не касайтесь краевого разъёма модуля и не ставьте модуль вверх ногами.
- Включите питание тюнера. Отвёрткой из комплекта WTU-4800 установите переключатель канала на заданный номер, затем включите радиомикрофон.
- Подключите две антенны к входам A и B (комплектные стержневые под углом около 45° от вертикали или опциональные YW-4500).
- Переключателем Mix/solo 1 выберите: MIX — смесь модулей 1 и 2 и входа Mixing; 1 — сигнал только модуля 1.
Монтаж
- Антенны не ставьте на стальные балки, шкафы и металл; держите не ближе 30 см от стен.
- Допустимая длина антенного кабеля: RG-6/U (диаметр 8,4 мм) — 35 м; RG-11/U (диаметр 10,3 мм) — 50 м.
- При установке в стойку используйте опциональную YW-4500; корпус — в стойку с кронштейнами MB-WT3 или MB-WT4.
- Держите прибор подальше от люминесцентных ламп, кондиционеров и другой техники с инверторами, цифровой техники и компьютеров.
- Монтаж YW-4500 доверяйте дилеру TOA.
Примеры
Двухканальный приёмник в стойке
В WT-4820 устанавливают два модуля WTU-4800; выходы смешиваются на Mixing/Solo 1, Solo 2 — отдельный выход второго модуля.
Расширение до четырёх каналов
Выход антенны A и вход смешения соединяют со вторым тюнером, не добавляя антенных смесителей и распределителей: максимум 4 канала (по 2 модуля на тюнер).
Частые вопросы
Можно ли поставить WTU-4800 в WT-860 или WT-870?
Нет: распайка отличается, тюнер может выйти из строя.
Нюансы и грабли
- Использовать можно только радиомикрофоны серий WM-4200 и WM-4300; другие радиомикрофоны не подходят.
- WTU-4800 нельзя устанавливать в тюнеры, кроме указанных: он по форме совпадает с WTU-860 и WTU-870, но имеет другую распайку и может вывести из строя тюнер (например, WT-860 или WT-870).
- Нужны две антенны: с одной антенной эффект разнесения пропадает.
- Радиомикрофон держите не ближе 3 м от антенны; два и более — на разных каналах и не ближе 50 см друг от друга.
- Не замыкайте антенные кабели и разъёмы: замыкается питание антенны — возможен выход из строя.
- Перед включением поставьте громкость на минимум; после работы выключайте питание.
