WT-5800 и WT-5805 — диверсити-тюнеры UHF с ЖК-экраном для радиомикрофонов TOA
Диверсити-тюнеры UHF с ЖК-экраном, 64 частотами и поиском свободных каналов: WT-5800 с настоящим разнесением и антенными выходами, WT-5805 с пространственным разнесением. Выход MIC/LINE.
Модели семейства
WT-5800Настоящее разнесение (true diversity) и выходы распределения антенн.
| Потребляемый ток | 250 мА (12 В DC) |
| Система разнесения | пространственное разнесение (true diversity) |
| Антенные выходы (распределение) | есть, BNC 75 Ом, усиление 0 дБ |

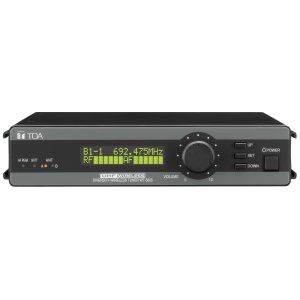

WT-5805Без выходов распределения антенн.
| Потребляемый ток | 200 мА (12 В DC) |
| Система разнесения | пространственное разнесение (space diversity) |
| Антенные выходы (распределение) | только у WT-5800 |
Общие данныеПараметры, общие для WT-5800 и WT-5805 (редакция РЭ с диапазоном 506–867 МГц).
| Питание | от сети через комплектный адаптер |
| Диапазон приёма | 506–867 МГц (506–538 и 576–606 МГц для США/Канады; 614–698 МГц для Бразилии; 748,3–757,7 и 803,3–805,7 МГц для Таиланда; 865–867 МГц для Индии) |
| Выбираемых частот | 64 |
| Система приёма | двойное супергетеродинное |
| Выход смешения (MIC/LINE) | –60 дБ (MIC) / –20 дБ (LINE), 600 Ом; гнездо phone (несимметричный) и XLR-3-32 (симметричный) |
| Вход смешения | –20 дБ, 10 кОм, несимметричный, гнездо phone |
| Антенный вход | 75 Ом, BNC, питание антенны 9 В DC, 30 мА макс. |
| Чувствительность приёма | 90 дБ и более (S/N при входе 20 дБмкВ, девиация 40 кГц) |
| Чувствительность шумоподавителя | 16–40 дБмкВ, регулируется |
| Отношение сигнал/шум | 110 дБ и более (взвешивание A, несимметричный выход) |
| Искажения | 1 % и менее (типично) |
| Частотная характеристика | 100 Гц – 15 кГц, ±3 дБ |
| Рабочая температура и влажность | –10…+50 °C, 30–85 %RH |
| Размеры (Ш×В×Г) | 210×44×205,1 мм |
| Масса | 700 г |
Общие данные (версия E01US / F01US)Версия WT-5800 / WT-5805 для США: отличается питанием и диапазоном.
| Питание | 120 В AC (только комплектный AC-DC адаптер) |
| Диапазон приёма | 636–698 МГц, UHF |
| Выбираемых частот | 64 |
| Чувствительность шумоподавителя | 18–40 дБмкВ, регулируется |
| Выход | MIC/LINE –60 дБ / –20 дБ, 600 Ом; phone (несимметричный) и XLR-3-31 (симметричный) |
| Отношение сигнал/шум | более 110 дБ (взвешивание A) |
Как это работает и подключается
- Включите питание: на ЖК-экране показаны частота и уровни RF/AF. Включите радиомикрофон: загорится лампа приёма.
- Для настройки нажмите Set примерно на секунду. Пункты меню: SET CHANNEL, SET BANK, SET SQ LEVEL, SET LCD POWER, CHANNEL CHECK, RF CHECK, About Model, Exit; выбор — клавишами Up/Down, подтверждение — Set.
- Банк и канал на радиомикрофоне должны совпадать с тюнером.
- CHANNEL CHECK ищет свободные каналы; RF CHECK снимает шумоподавитель — по звуку на выходе проверяют помехи.
- Шумоподавитель (SET SQ LEVEL) имеет уровни 0–6: чем выше, тем меньше зона приёма (примерно 100, 85, 70, 50, 30, 20, 15 % дальности для уровней 0–6).
- Яркость подсветки ЖК: HIGH или LOW (SET LCD POWER).
Монтаж
- Стойка: для одного тюнера — комплект MB-WT3, для двух — MB-WT4 (опции).
- Подключите минимум две приёмные антенны (по одной на A и B).
- Антенные кабели и прибор держите дальше от люминесцентных ламп, цифровой техники и компьютеров; в стойке не ставьте рядом с источниками тепла.
Примеры
Тюнер с двумя антеннами A и B
К антенным входам A и B подключают комплектные стержневые антенны или настенные YW-4500; выход MIC/LINE идёт на микрофонный или линейный вход усилителя.
Двухканальная система
Выход распределения антенн WT-5800 и вход смешения (MIX IN) позволяют соединить второй тюнер (WT-5800 или WT-5805), получив двухканальную систему без антенных распределителей.
Частые вопросы
Чем WT-5800 отличается от WT-5805?
У WT-5800 есть выходы распределения антенн и true diversity (250 мА), у WT-5805 — нет (200 мА, пространственное разнесение).
Нюансы и грабли
- В одном месте могут работать системы только из одного банка; тюнеры в одном помещении должны быть настроены на разные каналы, иначе шум.
- Радиомикрофон держите не ближе 3 м от приёмной антенны; два микрофона — не ближе 50 см друг от друга.
- Перед RF CHECK уменьшите громкость: без сигнала на выходе большой шум.
- Адаптер питания не входит в комплект версий B02ER и C04ER.
- После работы выключайте питание.
