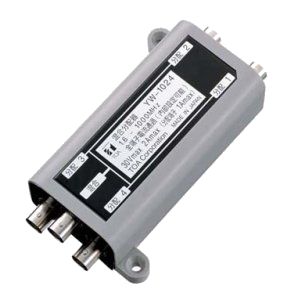

YW-1022 и YW-1024 — пассивные антенные делители на 2 и 4 ответвления для радиомикрофонных систем TOA

Делители радиосигнала на 2 (YW-1022) и 4 (YW-1024) ответвления с BNC-разъёмами 75 Ом, диапазон 1,6–1000 МГц (кроме 50–70 МГц); питание антенны можно пропускать через делитель.

Модели семейства

YW-1022Делитель на 2 ответвления.

Затухание делителя	4,5 дБ ±3 дБ (между входом смешения и каждым выходом)
Выходы	Distribution 1 и 2: BNC, пропуск питания 30 В DC и менее, 1 А и менее
Масса	105 г

YW-1024Делитель на 4 ответвления.

Затухание делителя	8,5 дБ ±3 дБ (между входом смешения и каждым выходом)
Выходы	Distribution 1–4: BNC, пропуск питания 30 В DC и менее, 1 А и менее
Масса	120 г

Общие данныеПараметры, общие для обоих делителей.

Диапазон частот	1,6–1000 МГц (кроме 50–70 МГц)
Входное/выходное сопротивление	75 Ом
Вход смешения (Mixing)	BNC, пропуск питания 30 В DC и менее, 2 А и менее
Рабочая температура	–10…+50 °C
Рабочая влажность	90 %RH и менее, без конденсации
Размеры (Ш×В×Г)	75×122×34 мм
Корпус	ABS-пластик, серый

Как это работает и подключается

Используйте коаксиальный кабель 75 Ом; для системы «радиомикрофон — тюнер» рекомендуется малопотерьный кабель типа 5C-FB или 7C-FB.
BNC-вилки готовят на месте: аккуратно разделайте конец кабеля и надёжно присоедините вилку к разъёму; плохая работа увеличивает потери и приводит к сбоям системы.
Для крепления делителя в комплекте 2 самореза 4,1 × 25.
Чтобы перевести делитель из режима «с пропуском питания» в режим «без питания», перережьте перемычку на внутренней плате; подробный способ — у дилера TOA.

Монтаж

Не устанавливайте делители на улице под дождём и под навесами.
Не соединяйте между собой выходы делителя (Distribution): потери растут.

Примеры

Антенны радиомикрофонных тюнеров

Сигнал с антенны разводится на несколько тюнеров. Документ разрешает использовать делитель с питанием антенны по кабелю (пропуск питания) или без него.

Частые вопросы

Как отключить пропуск питания?

По документу, питание проходит через делитель по умолчанию; чтобы перейти на режим без пропуска питания, нужно перерезать перемычку на плате, способ уточняйте у дилера TOA.

Нюансы и грабли

Некачественно подготовленный коаксиальный кабель и плохо присоединённая BNC-вилка увеличивают потери делителя и вызывают сбои в системе.
