ActiveCam (DSSL) · видеорегистраторы

AC-HR-11xx и AC-X1xx — видеорегистраторы для TVI/AHD/CVBS/CVI-камер до 720P с поддержкой IP-камер

Линейка пентаплексных видеорегистраторов на 4/8/16 аналоговых каналов (до 720P) с поддержкой IP-камер и работой в составе TRASSIR или автономно.

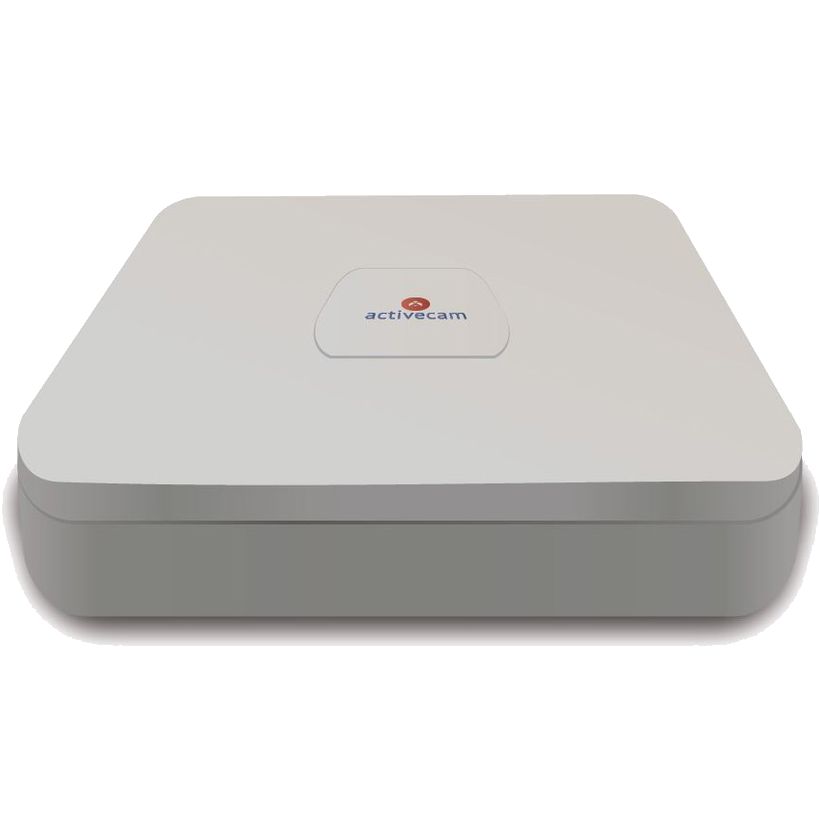

Видеорегистраторы ActiveCam AC-HR-1104 / 1108 / 1116 и AC-X104 / X108 / X116

Модели семейства

Общие данныеПараметры, общие для AC-HR-1104/1108/1116 и AC-X104/X108/X116 по паспортам (тексты паспортов совпадают).

Аудио	1 канал, дуплексное; вход и выход 1xRCA
Сжатие	видео H.264, аудио G711u
Удалённое подключение	128 одновременных подключений
Тревожные входы / выходы	нет / нет
Подключение к сети	1xRJ45 (10/100 Мбит/с)
Видеовыходы	1xHDMI (до 1920x1080), 1xVGA (до 1280x1024)
Поддержка HDD	1xHDD SATA 3.5” (до 6Тб)
Питание	12В DC; не более 10Вт (без HDD)
Температурный режим	-10...+55 °C

AC-HR-11044 аналоговых канала (до 5 с IP), 1xHDD.

Каналов видео	всего 5; TVI/AHD/CVBS/CVI до 4; IP-камеры до 5
Разрешение TVI/AHD	4x720P@25fps
Разрешение IP	2MP@25fps, до 6 Мбит/с на канал
Видеовходы/выходы	4xBNC; 1xHDMI (до 1920x1080), 1xVGA (до 1280x1024)
HDD	1xHDD SATA 3.5" до 6Тб
Питание	12В DC; не более 10Вт (без HDD)
Рабочая температура	-10…+55°C
Габариты/вес	205 x 211 x 45 мм; 1 кг брутто

AC-HR-11088 аналоговых каналов (до 10 с IP), 1xHDD.

Каналов видео	всего 10; TVI/AHD/CVBS/CVI до 8; IP-камеры до 10
Разрешение TVI/AHD	1x720P@25fps + 7x720P@12fps / 1x720P@25fps + 7x960H@25fps / 8x960H@25fps
Разрешение IP	5MP@25fps, до 6 Мбит/с на канал
Видеовходы/выходы	8xBNC; 1xHDMI (до 1920x1080), 1xVGA (до 1280x1024)
HDD	1xHDD SATA 3.5" до 6Тб
Питание	12В DC; не более 10Вт (без HDD)
Рабочая температура	-10…+55°C
Габариты/вес	205 x 211 x 45 мм; 1 кг брутто

AC-HR-111616 аналоговых каналов (до 18 с IP), 1xHDD.

Каналов видео	всего 18; TVI/AHD/CVBS/CVI до 16; IP-камеры до 18
Разрешение TVI/AHD	1x720P@25fps + 15x720P@12fps / 1x720P@25fps + 15x960H@25fps / 16x960H@25fps
Разрешение IP	5MP@25fps, до 6 Мбит/с на канал
Видеовходы/выходы	16xBNC; 1xHDMI (до 1920x1080), 1xVGA (до 1280x1024)
HDD	1xHDD SATA 3.5" до 6Тб
Питание	12В DC; не более 10Вт (без HDD)
Рабочая температура	-10…+55°C
Габариты/вес	260 x 236 x 48 мм; 1,5 кг брутто

AC-X104Обозначение из паспорта AC-X1xx; по таблице характеристик совпадает с AC-HR-1104. 4 аналоговых канала, всего до 5 с IP.

Каналов видео	всего 5; TVI/AHD/CVBS/CVI до 4; IP-камеры до 5
Запись аналоговых камер	4x720P@25fps
Запись IP-камер	2MP@25fps
Видеовходы	4xBNC
Габариты, мм	205 x 211 x 45
Вес брутто	1 кг

AC-X108Обозначение из паспорта AC-X1xx; по таблице характеристик совпадает с AC-HR-1108. 8 аналоговых каналов, всего до 10 с IP.

Каналов видео	всего 10; TVI/AHD/CVBS/CVI до 8; IP-камеры до 10
Запись аналоговых камер	1x720P@25fps + 7x720P@12fps / 1x720P@25fps + 7x960H@25fps / 8x960H@25fps
Запись IP-камер	5MP@25fps
Видеовходы	8xBNC
Габариты, мм	205 x 211 x 45
Вес брутто	1 кг

AC-X116Обозначение из паспорта AC-X1xx; по таблице характеристик совпадает с AC-HR-1116. 16 аналоговых каналов, всего до 18 с IP.

Каналов видео	всего 18; TVI/AHD/CVBS/CVI до 16; IP-камеры до 18
Запись аналоговых камер	1x720P@25fps + 15x720P@12fps / 1x720P@25fps + 15x960H@25fps / 16x960H@25fps
Запись IP-камер	5MP@25fps
Видеовходы	16xBNC
Габариты, мм	260 x 236 x 48
Вес брутто	1,5 кг

Как это работает и подключается

Пентаплексные видеорегистраторы TVI/AHD/CVBS/CVI с поддержкой IP-камер, формат сжатия видео H.264, аудио G711u.
Удалённое подключение — до 128 одновременных подключений, управление PTZ.
1xHDD SATA 3.5" до 6Тб на каждую модель линейки; встроенный детектор движения и защита паролем — по паспорту.
Встроенный детектор движения, автономная запись на HDD, защита паролем, управление PTZ, дуплексное аудио. Сетевые протоколы по паспорту: HTTP, TCP/IP, IPv4/IPv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE, DDNS, FTP, Alarm Server, IP Search.

Монтаж

Питание 12В DC, потребление не более 10Вт без HDD; рабочий диапазон температур -10…+55°C.
Паспорт запрещает размещение рядом с источниками теплового излучения и в замкнутых пространствах (ящик, шкаф) — из-за требований к охлаждению.
Запрещено подключать к блоку питания регистратора другие приборы дополнительно — это может вызвать превышение допустимой мощности.
Список поддерживаемых IP-камер и режимов их работы паспорт отсылает на сайт www.dssl.ru.

Примеры

Малый объект на 4 камеры

AC-HR-1104 по паспорту рассчитан на 4 аналоговых канала с возможностью добавления IP-камер до общего числа 5.

Автономная работа без ПО

Паспорт описывает пентаплексный режим и возможность работы в автономном режиме без TRASSIR.

Частые вопросы

Сколько каналов поддерживает AC-HR-1108?

10 каналов всего: до 8 аналоговых (TVI/AHD/CVBS/CVI) или до 10 IP-камер, по паспорту.

Какой объём HDD поддерживается?

1xHDD SATA 3.5" до 6Тб — одинаково для всех трёх моделей линейки.

Чем AC-X1xx отличается от AC-HR-11xx?

Таблица характеристик в паспортах совпадает по каналам, питанию, габаритам и весу; различается только обозначение (AC-X104/X108/X116 и AC-HR-1104/1108/1116).

Нюансы и грабли

У AC-HR-1104/1108/1116 нет тревожных входов/выходов (паспорт: «Нет») — не закладывать в проект охранные шлейфы на этих моделях.
Сетевой интерфейс у всех трёх моделей линейки — 1xRJ45 10/100 Мбит/с, не гигабитный — учитывать при расчёте пропускной способности с IP-камерами.
Максимальное число каналов IP-камер достижимо при снижении битрейта на всех каналах; поддержка внутреннего архива регистратора в TRASSIR и TRASSIR.Cloud не реализована.
Для добавления устройства в TRASSIR.Cloud функция «IP камеры» в разделе настроек «Сигнал» должна быть выключена.
В паспортах линейка названа двумя обозначениями — AC-HR-1104/1108/1116 и AC-X104/X108/X116; тексты паспортов отличаются только обозначениями. Сверяйте обозначение с наклейкой на корпусе.
Конфигурирование неподготовленным лицом может привести к сбоям; рекомендуется источник бесперебойного питания; падения и сильная тряска недопустимы.

Документация

ActiveCam (DSSL) — AC-HR-1104/1108/1116, технический паспорт
ActiveCam (DSSL) — технический паспорт AC-X104 / AC-X108 / AC-X116
