TRASSIR MiniNVR СТ1 3204R / 3209R / 3216R / 3232R AnyIP/AF — компактный видеорегистратор на 4–32 канала
Компактный сетевой видеорегистратор TRASSIR на 4, 9, 16 или 32 IP-камеры с записью до 8 Мп и 2 отсеками HDD объёмом до 18 Тб.
Модели семейства
TRASSIR MiniNVR СТ1 3204R AnyIP / 3209R AnyIP4 или 9 каналов, лицензия AnyIP.
| ОС | TRASSIR OS (на базе Linux) |
| Сжатие | H.264 / H.265 |
| Каналов видео | до 32/16/9/4 IP-камер в зависимости от лицензии |
| Сеть | 2 Ethernet 10/100/1000 Мбит/с |
| Питание | DC 12В, потребление до 60 Вт |
| Габариты/вес | 380×315×52 мм, нетто/брутто 1,85/2,85 кг |
| Рабочая температура | 10…30°C |
| Видеовыходы | 1 D-SUB(VGA) и 1 HDMI, максимум FHD |
| HDD | 2 HDD 2.5"/3.5" объёмом до 18 Тб каждый |
| Одновременные подключения | не более 100 |
TRASSIR MiniNVR СТ1 3216R AF / AnyIP16 каналов, лицензия AF или AnyIP на том же исполнении.
| Каналов видео | до 16 IP-камер |
| Остальное | идентично 3204R/3209R — см. таблицу выше |

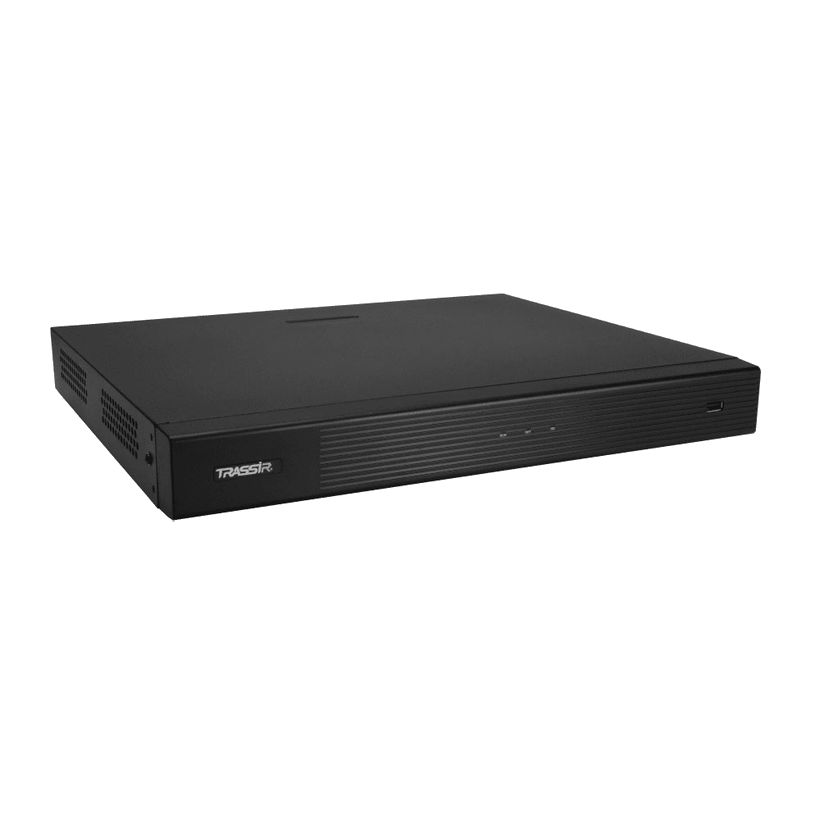

TRASSIR MiniNVR СТ1 3232R AF / AnyIP32 канала, старшее исполнение линейки.
| Каналов видео | до 32 IP-камер |
| Остальное | идентично 3204R/3209R — см. таблицу выше |
TRASSIR MiniNVR 3204 AnyIP Pro / 3209 AnyIP Pro / 3216R AnyIP Pro / 3216R AF Pro / 3216+2R AFДополнительные обозначения из паспорта: варианты Pro и 3216+2R AF; запись 18 / 16 / 9 / 4 каналов.
| Каналов видео | 18 / 16 / 9 / 4 IP-камер (зависит от комплекта лицензий) |
| Видеовыходы по паспорту | VGA 1920×1080, HDMI 2560×1600 |
| Воспроизведение | 2 канала 8 Мп, 3 канала 4 Мп, 7 каналов 2 Мп (25 к/с); синхронно до 16 каналов |
TRASSIR MiniNVR 3232R AF ProСтарший вариант линейки с лицензией AF Pro: запись до 32 каналов, воспроизведение и отображение до 16.
| Каналов видео | 32 IP-камеры |
| Лицензия | AF Pro |
Как это работает и подключается
- Удалённое подключение: клиент TRASSIR, веб-браузер, мобильные Android/iOS, облачное подключение — не более 100 подключений.
- Поддерживаемые IP-камеры: ActiveCam, TRASSIR, Hikvision, HiWatch, Dahua, Wisenet-Samsung, а также по ONVIF и RTSP.
- Камеры для AF: ActiveCam, TRASSIR, Dahua, Hikvision, HiWatch, Wisenet, Uniview. Для AnyIP: ActiveCam, TRASSIR, Hikvision, HiWatch, Dahua, Wisenet-samsung и камеры по ONVIF и RTSP. Набор поддерживаемых камер зависит от комплекта лицензий.
- Запись — 2 потока на канал: основной до 8 Мп (до 8 Мбит/с), дополнительный до 720p (до 1 Мбит/с), видео или видео с аудио. Список проверенных камер и HDD — на сайте www.dssl.ru.
Монтаж
- В комплекте: блок питания 12В (5А), кабель питания, мышь, винты под HDD 3.5"/2.5" (8 шт.), комплект крепежа для стойки 19".
- На задней панели: RJ-45 Ethernet, аудиовходы/выходы, D-SUB(VGA), HDMI, USB 2.0/3.0, разъём питания 12В, кнопка включения.
Примеры
Рост объекта от 4 до 32 камер
Один и тот же компактный корпус закрывает диапазон от 4 до 32 каналов — выбор по лицензии AnyIP или AF.
Архив на 2 диска большого объёма
2 отсека HDD 2.5"/3.5" до 18 Тб каждый — под длительное хранение без стоечного сервера.
Частые вопросы
Сколько HDD можно установить?
2 диска форм-фактора 2.5" или 3.5" объёмом до 18 Тб каждый.
В чём разница между 3204R и 3232R?
Аппаратно один и тот же регистратор; отличается лицензией на число поддерживаемых IP-камер — от 4 до 32.
Какая гарантия на регистратор?
Два года со дня продажи, но не более 30 месяцев со дня производства; без гарантийного талона срок считается со дня производства. Обслуживание по программе «Сервер на замену».
Нюансы и грабли
- Число поддерживаемых камер зависит от установленной лицензии (AnyIP/AF), а не только от модели — при замене регистратора сверять именно лицензию, а не маркировку 3204/3209/3216/3232.
- Паспорта разных ревизий расходятся: потребление до 60 Вт (A9m10) и до 40 Вт (A9m5, A9m7), габариты 380×315×52 и 382×316×50 мм, вес 1,85 и 1,70 кг, аудио — RCA в A9m10 и jack 3,5 мм в A9m5/A9m7. Для проекта питания и стойки берите большее значение (60 Вт), точные размеры — по паспорту на вашу партию.
- Независимые мониторы на VGA и HDMI поддерживаются только при максимальном разрешении 1920×1080.
Документация
- TRASSIR (DSSL) — технический паспорт TRASSIR MiniNVR СТ1 32XXR AnyIP/AF (A9m10)
- TRASSIR (DSSL) — технический паспорт MiniNVR 32XXR AnyIP/AF (A9m5, 17.10.2024)
- TRASSIR (DSSL) — технический паспорт MiniNVR 3232R AF / AF Pro (A9m7, 25.11.2024)
