TRASSIR · сетевые видеорегистраторы (NVR) с нейросетевой видеоаналитикой

TRASSIR NeuroStation — стоечный NVR на 128 IP-каналов, до 8 дисков

Сетевой видеорегистратор TRASSIR на 128 IP-каналов под TRASSIR OS (Linux), до 8 HDD, детекция проникновения людей и поиск в архиве по людям.

Сетевой видеорегистратор TRASSIR NeuroStation

Модели семейства

TRASSIR NeuroStationстоечный NVR на 128 каналов, до 8 дисков, 2 сетевых порта

Каналов видео	до 128 IP-каналов
Суммарный поток записи	720 Мбит/с
HDD	до 8 жёстких дисков
Питание	220 В; потребление 600 Вт — ревизии G3m2, G18m7, G19m2 и G10m5; 560 Вт — ревизия G10m3
Температура эксплуатации	10…30 °C
Сеть (по ревизии)	G3m2: 1×Ethernet 10/100/1000/2500 Мбит/с + 1×Ethernet 10/100/1000 Мбит/с; у G18m7, G19m2, G10m3 и G10m5 — 2×Ethernet 10/100/1000 Мбит/с без ускоренного порта
Видеовыходы (по ревизии)	G3m2: 1×D-SUB (FullHD), 1×DisplayPort, 1×HDMI (оба — 4K, без оговорок); G10m3, G10m5: тот же набор D-SUB+DisplayPort+HDMI, но 4K на DisplayPort/HDMI только при включённом аппаратном ускорении TRASSIR; G18m7: 1×D-SUB(VGA), 1×DVI-D (оба FullHD), 1×DisplayPort (4K только при включённом аппаратном ускорении TRASSIR); G19m2: 1×DVI-D, 1×DisplayPort, 1×HDMI — все три 4K
USB (по ревизии)	G3m2: 2×USB 2.0 (Type-A) спереди; 4×USB 3.0 (Type-A), 1×USB 3.1 (Type-A), 1×USB 3.1 (Type-C) сзади; G10m5: 2×USB 2.0 спереди; 4×USB 3.0, 1×USB 3.1, 1×USB 3.1 Type-C сзади; G18m7: 2×USB 2.0 спереди, 5×USB 3.0 + 1×USB 3.1 сзади; G19m2: 2×USB 2.0 спереди, 2×USB 3.1 Gen1 (Type-A) + 1×USB 3.1 Gen2 (Type-A) + 1×USB 3.1 (Type-C) сзади; G10m3: 1×USB 3.1 + 4×USB 3.0 сзади (передний USB в паспорте не указан)
Клавиатура в комплекте (по ревизии)	PS/2 — ревизии G3m2, G18m7, G10m3 и G10m5; USB — ревизия G19m2 (17.05.2021)
Габариты и масса (по ревизии)	482×550×89 мм, 14/17 кг (нетто/брутто), упаковка 580×710×200 мм — ревизии G3m2, G18m7, G19m2 и G10m5; 437×647×89 мм, 25/27 кг (нетто/брутто), упаковка 678×290×876 мм — ревизия G10m3
Нейроаналитика в комплекте (по ревизии)	G18m7 — до 2 каналов TRASSIR Neuro Detector в лицензии, остальные модули опционально; G19m2 — поддерживается, модули опционально

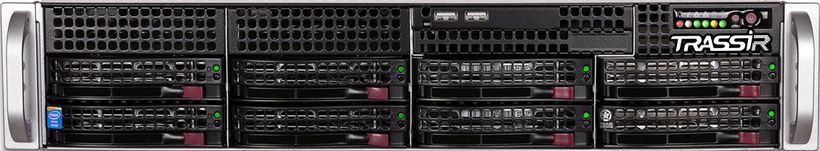

TRASSIR NeuroStation (паспорт G10m3, 20.3.2020)Ревизия паспорта G10m3-20.3.20 — другой корпус и меньшая предельная потребляемая мощность, чем у ревизий G3m2, G18m7, G19m2 и G10m5.

Габариты и масса	437×647×89 мм, 25/27 кг (нетто/брутто), упаковка 678×290×876 мм
Питание	220 В, потребление 560 Вт
USB	1×USB 3.1 + 4×USB 3.0 на задней панели
Видеовыходы	1×D-SUB (FullHD), 1×DisplayPort, 1×HDMI (4K на DisplayPort/HDMI только при включённом аппаратном ускорении TRASSIR); до 3 мониторов
Клавиатура в комплекте	PS/2

TRASSIR NeuroStation (паспорт G10m5, 19.3.2020)Ревизия паспорта G10m5-19.3.20 — те же габариты, масса и предельная потребляемая мощность, что у ревизий G3m2, G18m7 и G19m2.

Габариты и масса	482×550×89 мм, 14/17 кг (нетто/брутто), упаковка 580×710×200 мм
Питание	220 В, потребление 600 Вт
USB	2×USB 2.0 спереди; 4×USB 3.0 + 1×USB 3.1 + 1×USB 3.1 Type-C сзади
Видеовыходы	1×D-SUB (FullHD), 1×DisplayPort, 1×HDMI (4K на DisplayPort/HDMI только при включённом аппаратном ускорении TRASSIR); до 3 мониторов
Клавиатура в комплекте	PS/2

Как это работает и подключается

Работает под TRASSIR OS (Linux) с распознаванием людей как частью базовой функциональности, поддержкой Offload-аналитики с других серверов TRASSIR.
У ревизии G3m2 один из двух сетевых портов — ускоренный 10/100/1000/2500 Мбит/с, второй — обычный 10/100/1000 Мбит/с; у ревизий G18m7, G19m2, G10m3 и G10m5 — оба порта 10/100/1000 Мбит/с без ускоренного.
Полный список модулей видеоаналитики TRASSIR и их нагрузка на один сервер (по паспортам G18m7, G19m2) — от Bag Counter и AutoTRASSIR-200 (по 4 канала) до Crowd/Queue Detector (128+ каналов); цифры даны для запуска одного модуля в режиме Offload без отображения видео на мониторе, актуальные замеры — у специалистов DSSL.
Face Recognition совместим одновременно с другими модулями видеоаналитики на этом сервере только при запуске на двух видеокартах — паспорт (ревизии G18m7 и G19m2) это отдельно оговаривает.

Монтаж

В комплекте направляющие для установки видеорегистратора в стойку; жёстких дисков в комплектации нет — берутся отдельно.
4K на выходе дают DisplayPort и HDMI (у G3m2 — без условий; у G10m3 и G10m5 — только при включённом аппаратном ускорении TRASSIR, как и DisplayPort у G18m7); D-SUB ограничен FullHD (ревизии G3m2, G10m3, G10m5).
К регистратору можно подключить до 2 мониторов (ревизия G3m2) или до 3 мониторов (ревизии G18m7, G19m2, G10m3, G10m5).
Набор видеовыходов, USB-портов и тип клавиатуры в комплекте отличаются по ревизии паспорта (см. таблицу) — перед подбором монитора и периферии уточнять паспорт конкретной поставки.

Примеры

Объект до 128 камер

Пишет и показывает до 128 IP-камер, суммарный поток записи до 720 Мбит/с, до 8 дисков в архиве.

Детекция людей и поиск по архиву

Детекция проникновения людей в зону, подсчёт числа людей (например, в очереди), поиск в архиве по людям.

Распознавание автономеров (по паспортам G18m7, G19m2)

AutoTRASSIR-30 — до 30 км/ч на 12 каналах, AutoTRASSIR-200 — до 200 км/ч на 4 каналах; расчёт для одного модуля в режиме Offload без вывода видео на монитор (данные производителя, могут меняться по версии ПО).

Контроль людей и очередей (по паспортам G18m7, G19m2)

Neuro Detector (вторжение в запрещённую зону) — до 78 каналов, Crowd Detector и Queue Detector — от 128 каналов на одном сервере NeuroStation (те же условия расчёта: один модуль, Offload, без видео на мониторе).

Частые вопросы

Сколько сетевых портов и какой скорости?

Два порта Ethernet 10/100/1000 Мбит/с; у ревизии паспорта G3m2 один из них ускоренный — до 2500 Мбит/с, у ревизий G18m7, G19m2, G10m3 и G10m5 оба обычные.

Сколько дисков можно установить?

До 8 жёстких дисков, в комплекте только направляющие для стойки — сами диски отдельно.

Какая клавиатура в комплекте?

Зависит от ревизии паспорта: PS/2 у G3m2, G18m7, G10m3 и G10m5, USB у G19m2 — уточнять по паспорту конкретной поставки.

Нюансы и грабли

Предельная потребляемая мощность при питании 220 В — 600 Вт у ревизий G3m2, G18m7, G19m2 и G10m5, но 560 Вт у ревизии G10m3 — учитывать паспорт конкретной поставки при расчёте питания стойки.
Габариты и масса различаются по ревизии паспорта: 482×550×89 мм, 14/17 кг у ревизий G3m2, G18m7, G19m2 и G10m5, но 437×647×89 мм, 25/27 кг у ревизии G10m3 — сверяться с паспортом конкретной поставки, а не считать один размер универсальным для линейки.
Клавиатура в комплекте — PS/2 у ревизий G3m2, G18m7, G10m3 и G10m5, но USB у ревизии G19m2 (17.05.2021) — перед заказом рабочего места уточнять паспорт конкретной поставки, а не считать PS/2 универсальным для всей линейки.
Face Recognition совместим с другими модулями видеоаналитики на этом сервере только при запуске на двух видеокартах — без этого условия совместная работа не гарантируется.

Документация

TRASSIR (DSSL) — технический паспорт TRASSIR NeuroStation, ревизия G3m2 от 19.03.2020
TRASSIR (DSSL) — технический паспорт TRASSIR NeuroStation, ревизия G18m7 от 04.08.2021
TRASSIR (DSSL) — технический паспорт TRASSIR NeuroStation, ревизия G19m2 от 17.05.2021
TRASSIR (DSSL) — технический паспорт TRASSIR NeuroStation, ревизия G10m3 от 20.03.2020
TRASSIR (DSSL) — технический паспорт TRASSIR NeuroStation, ревизия G10m5 от 19.03.2020
