TRASSIR · уличные IP-камеры
TR-D2121 — уличные цилиндрические IP-камеры 2 Мп с фиксированным объективом
Серия уличных цилиндрических 2 Мп камер в металлическом корпусе IP67: ИК-подсветка, LED-подсветка для цветной ночной съёмки (FTC), двойная подсветка и Wi-Fi-версия. Питание 12 В DC или PoE.
Модели семейства
TR-D2121IR3v6Базовая версия с механическим ИК-фильтром и ИК-подсветкой до 35 м.
| Матрица/объектив | 1/2.7" CMOS 2Мп; 2.8/3.6 мм (углы 100°/54° и 82°/44°) |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 35 метров |
| Настройка осей | поворот 0-360°, наклон 0-105°, вращение 0-360° |
| Питание | PoE(802.3af) или 12В DC; потребление DC 3.4Вт, PoE 3.9Вт |
| Размеры/вес | 184.67x66.50x63.05 мм; 460/565 г |
| Защита | IP67; подавитель перенапряжения TVS 4000V; -40°C…+60°C |
| Архив | MicroSD до 128Гб; коридорный режим и аппаратная аналитика — да |
TR-D2121CL3FTC-версия для полноцветной ночной съёмки с LED-подсветкой вместо ИК.
| Матрица/объектив | 1/2.8" CMOS 2Мп; 2.8/4.0 мм (углы 105°/55° и 81°/44°) |
| Режим/чувствительность | FTC (Full Time Color); 0.0015Лк (F1.0) / 0Лк (LED вкл.) |
| LED-подсветка | до 35 метров, нейтральный белый; есть стробоскоп |
| Настройка осей | поворот 0-360°, наклон 0-105°, вращение 360° |
| Питание | PoE(802.3af) или 12В DC; потребление DC 3.36Вт, PoE 4.8Вт |
| Размеры/вес | 184.7x66.5x63 мм; 480/580 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C |
TR-D2121CL3WFTC-версия со встроенным динамиком (двусторонний аудиоканал), только 12В DC.
| Матрица/объектив | 1/2.8" CMOS 2Мп; 2.8/4.0 мм (углы 105°/54° и 81°/44°) |
| Режим/чувствительность | FTC; 0.0015Лк (F1.0) / 0Лк (LED вкл.) |
| LED-подсветка | до 35 метров, нейтральный белый; есть стробоскоп |
| Аудио | встроенные микрофон и динамик (двусторонний аудиоканал) |
| Питание | только 12В DC; потребление 4.44Вт |
| Размеры/вес | 184.7x159.3x68 мм; 480/590 г |
| Защита | IP66; грозозащита TVS 4000V (заземление обязательно); -40°C…+60°C |

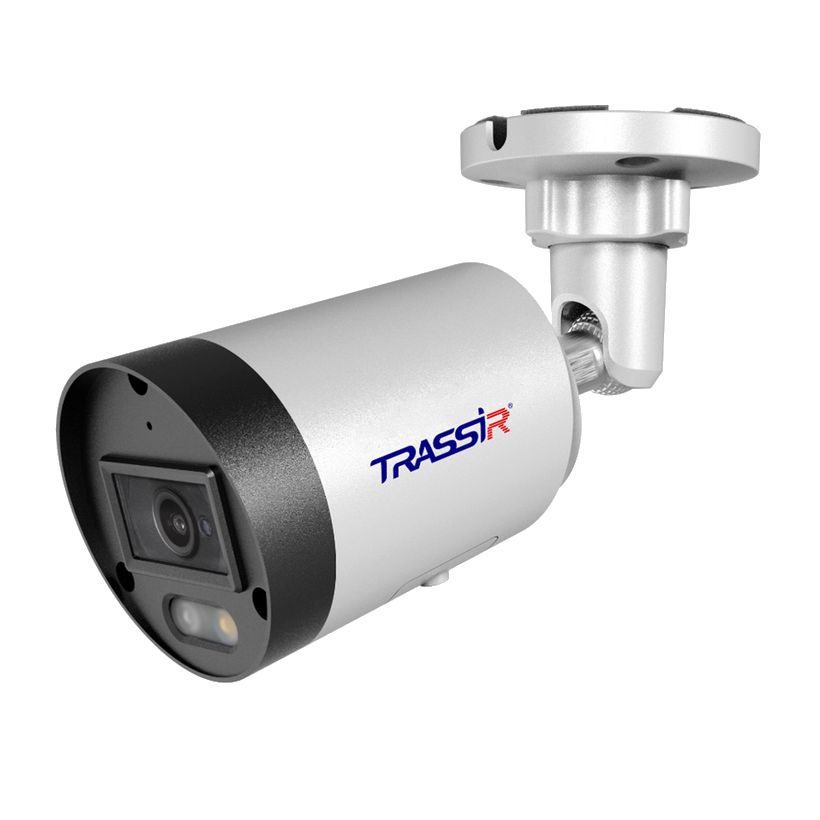

TR-D2121DL3v7Пулевидный корпус с двойной подсветкой (ИК + LED) и FTC/ИК переключением.
| Матрица/объектив | 1/2.9" CMOS 2Мп; 2.8/3.6 мм (углы 102.5°/55° и 85.5°/44°) |
| Подсветка | ИК до 30 метров, LED до 30 метров (тёплый белый); стробоскоп есть |
| Режим/чувствительность | механический ИК-фильтр / FTC; 0.005Лк (F1.6) |
| Настройка осей | поворот 0-360°, наклон 0-90°, вращение 0-360° |
| Аудио | встроенный микрофон, аудиовход/аудиовыход — двусторонний аудиоканал |
| Питание | PoE(802.3af) или 12В DC; потребление DC 6.0Вт, PoE 5.5Вт |
| Размеры/вес | Ø68 x 172.3 мм (пулевидный корпус); 400/465 г |
| Защита | IP67; TVS 6000V; -40°C…+60°C; архив MicroSD до 512Гб |

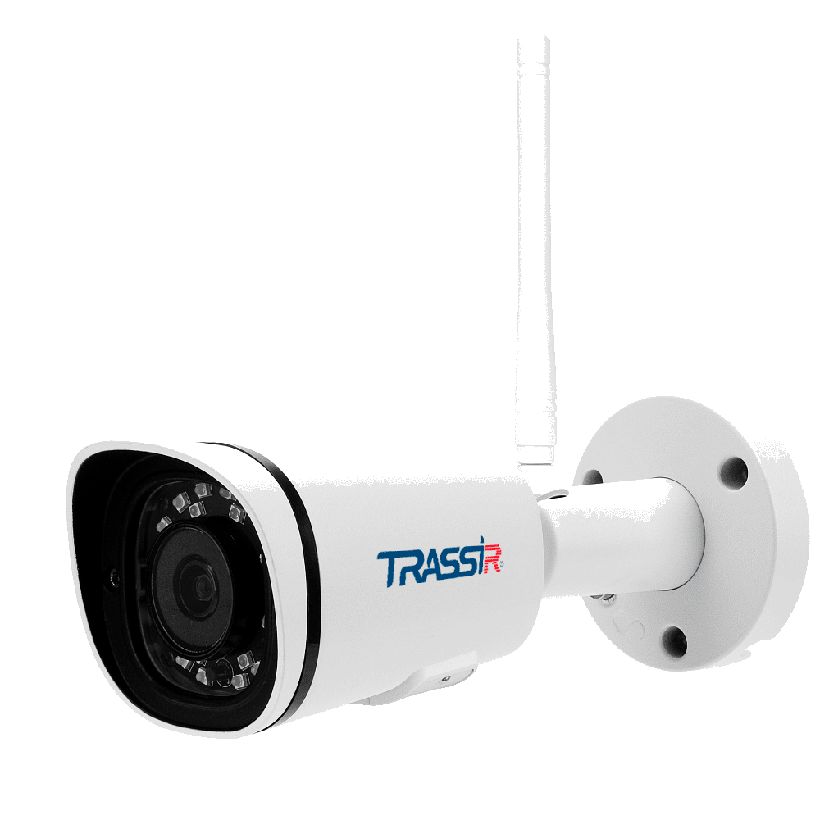

TR-D2121IR3Wv3Компактная беспроводная версия с Wi-Fi 2.4 ГГц, только 12В DC.
| Матрица/объектив | 1/2.7" CMOS 2Мп; 2.8/3.6 мм (углы 100°/54° и 82°/44°) |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 35 метров |
| Wi-Fi | 2.4 ГГц |
| Настройка осей | поворот 0-360°, наклон 0-105°, вращение 360° |
| Питание | только 12В DC; потребление 3.9Вт |
| Размеры/вес | 183.3 x 67.3 x 63.9 мм; 460/565 г |
| Защита | IP67; -40°C…+60°C; архив MicroSD до 128Гб |

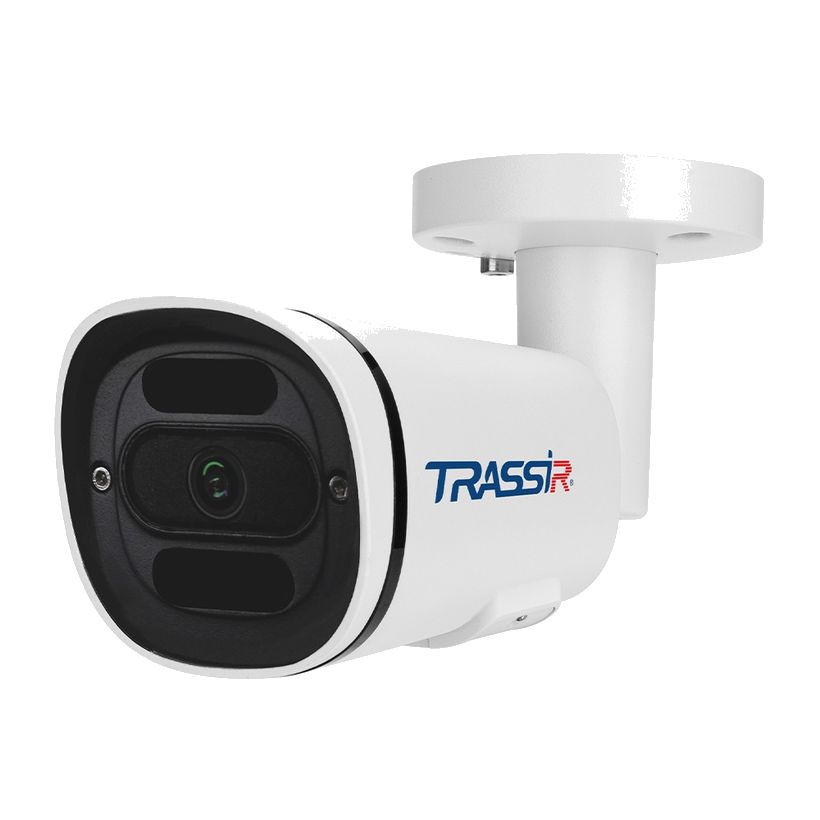

TR-D2121IR3v7Обновлённая ИК-версия с расширенным затвором и архивом до 256 Гб.
| Матрица/объектив | 1/2.8" CMOS 2Мп; 2.8/3.6 мм (углы 110°/60° и 88°/48°) |
| Чувствительность/ИК | 0.005Лк (F1.6); ИК-подсветка до 35 метров |
| Затвор | 1/2 ~ 1/50 000 c |
| Настройка осей | поворот 0-360°, наклон 0-90°, вращение 0-360° |
| Питание | PoE(802.3af) или 12В DC; потребление DC 3.8Вт, PoE 5.6Вт |
| Размеры/вес | 184.7 x 66.5 x 63.05 мм; 460/565 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C; архив MicroSD до 256Гб |
Как это работает и подключается
- Все версии — цилиндрические камеры с фиксированным (не моторизованным) объективом 2.8 или 3.6/4.0 мм.
- Режим День/Ночь реализован по-разному: механический ИК-фильтр (IR3v6, IR3v7, IR3Wv3), FTC для цвета в темноте (CL3, CL3W) или переключение между ними (DL3v7).
- Real WDR (120dB), 3D DNR, кодек H.265+/H.265/H.264+/H.264 (у IR3v7 — без H.264+) — общие для всей серии по паспортам.
Монтаж
- PoE-версии (IR3v6, IR3v7, CL3, DL3v7) поддерживают PoE(802.3af) или 12В DC; CL3W и IR3Wv3 — только 12В DC, без PoE.
- Заводские сетевые настройки у всех версий: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- Паспорт CL3W отдельно требует заземления устройства (TVS 4000V); у остальных версий такого требования в паспорте нет. Все версии — запрет на установку у радиаторов/обогревателей и наведение объектива на солнце.
- На кабельном хвосте IR3v6, CL3 и IR3v7 паспорт отдельно отмечает кнопку Reset для аппаратного сброса — время удержания не указано; для CL3W, DL3v7 и IR3Wv3 такой кнопки в паспорте нет.
Примеры
Обычная уличная зона
TR-D2121IR3v6/IR3v7 — базовая ИК-версия в цилиндрическом корпусе для ночного наблюдения в чёрно-белом режиме.
Цветная запись ночью
TR-D2121CL3/CL3W переключают камеру в режим Full Time Color с LED-подсветкой вместо ИК — по паспорту цвет сохраняется и в темноте.
Нет проводной сети рядом
TR-D2121IR3Wv3 передаёт данные по Wi-Fi 2.4 ГГц и работает только от 12В DC — без PoE.
Частые вопросы
Чем CL3 отличается от IR3v6?
CL3 — версия FTC с LED-подсветкой для цветной съёмки в темноте (0Лк при включённом LED), IR3v6 — обычная камера с механическим ИК-фильтром и чёрно-белой ночной съёмкой — по паспортам.
Какая версия работает без проводов?
TR-D2121IR3Wv3 — с Wi-Fi 2.4 ГГц, но питание только по кабелю 12В DC, согласно паспорту.
Нюансы и грабли
- CL3W и IR3Wv3 не запитываются по PoE — на объекте, где уже проложен PoE-кабель, эти две версии потребуют отдельный источник 12В DC.
- TR-D2121DL3v7 — не цилиндрический корпус общей серии, а пулевидный (Ø68x172.3 мм) — крепёж и посадочное место отличаются от остальных версий линейки.
- Степень защиты у CL3W — IP66, у остальных версий серии — IP67; для мокрых/пыльных зон эту разницу нужно учитывать.
Документация
- TRASSIR (DSSL) — TR-D2121IR3v6, технический паспорт (папка trassir-dssl-tr-d2121)
- TRASSIR (DSSL) — TR-D2121CL3, технический паспорт (папка trassir-dssl-tr-d2121cl3-passport)
- TRASSIR (DSSL) — TR-D2121CL3W, технический паспорт; (папка trassir-dssl-tr-d2121cl3w-passport)
- TRASSIR (DSSL) — TR-D2121DL3v7, технический паспорт; (папка trassir-dssl-tr-d2121dl3v7-passport)
- TRASSIR (DSSL) — TR-D2121IR3Wv3, технический паспорт; (папка trassir-dssl-tr-d2121ir3wv3-passport)
- TRASSIR (DSSL) — TR-D2121IR3v7, технический паспорт; (папка trassir-dssl-tr-d2121ir3v7-passport)
