TR-D2122ZIR3 — уличная цилиндрическая IP-камера с моторизованным зумом
Уличная 2 Мп камера с моторизованным объективом 2.8-8 мм (VARIO) и ИК-подсветкой до 35 м, IP67. Два исполнения с разными углами обзора. Питание 12 В DC или PoE.
Модели семейства
TR-D2122ZIR3Базовое исполнение с углами обзора 91°-54° (гор.) / 50°-30° (верт.).
| Матрица | 1/2.7" CMOS 2Мп |
| Объектив | 2.8-8 мм, моторизованный зум (VARIO) |
| Углы обзора | 91°-54°±5° (гор.) / 50°-30°±5° (верт.) |
| Чувствительность/ИК | 0.003Лк (F1.6); ИК-подсветка до 35 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 5.4Вт, PoE 5.8Вт |
| Размеры/вес | 184.67x66.50x63.05 мм; 460/565 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C; архив MicroSD до 128Гб |

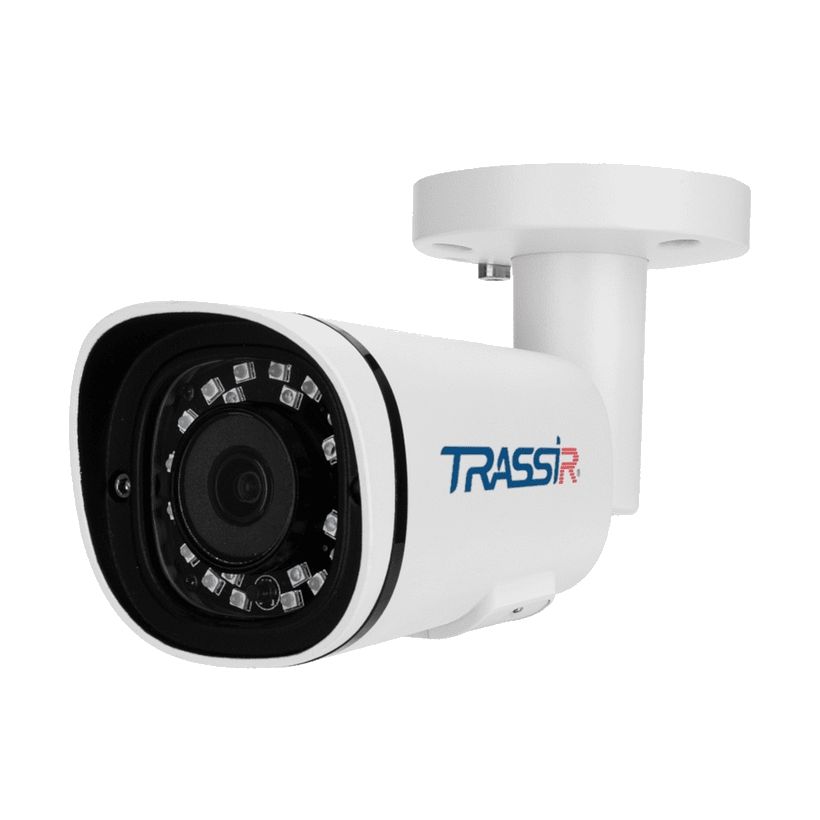

TR-D2122ZIR3v6 (C)Исполнение (C) с более широкими углами обзора 97°-44° (гор.) / 52°-27° (верт.).
| Матрица | 1/2.7" CMOS 2Мп |
| Объектив | 2.8-8 мм, моторизованный зум (VARIO) |
| Углы обзора | 97°-44°±5° (гор.) / 52°-27°±5° (верт.) |
| Чувствительность/ИК | 0.003Лк (F1.6); ИК-подсветка до 35 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 5.4Вт, PoE 5.8Вт |
| Размеры/вес | 184.67x66.50x63.05 мм; 460/565 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C; архив MicroSD до 128Гб |
Как это работает и подключается
- Обе версии — цилиндрические камеры в металлическом корпусе 184.67x66.50x63.05 мм, идентичном корпусу серии TR-D2121.
- Real WDR (120dB), 3D DNR, H.265+/H.265/H.264+/H.264, коридорный режим и аппаратная аналитика — по паспортам у обеих версий.
- Различие между версиями — только в угле обзора объектива при одинаковом фокусном диапазоне 2.8-8 мм.
Монтаж
- Питание PoE(802.3af) или 12В DC у обеих версий; при коммутаторе без PoE — сетевой адаптер в разъём питания.
- Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- Паспорт запрещает установку у радиаторов/обогревателей и наведение объектива на солнце; при грозе — громоотвод или отключение питания.
Примеры
Подбор угла обзора на объекте
Моторизованный зум 2.8-8 мм позволяет настроить кадр без смены объектива — паспорт указывает VARIO-объектив у обеих версий.
Частые вопросы
В чём разница между версиями?
Только в углах обзора моторизованного объектива: 91°-54°/50°-30° у базовой версии против 97°-44°/52°-27° у версии (C), согласно паспортам.
Какая дальность ИК-подсветки?
До 35 метров у обеих версий, по паспорту.
Нюансы и грабли
- Модели маркируются похоже (TR-D2122ZIR3 и TR-D2122ZIR3v6 (C)) при разных углах обзора — перед заказом сверять паспорт, а не только артикул на глаз.
- Электропотребление и корпус у обеих версий одинаковые — визуально камеры неотличимы, различие только в маркировке и угле обзора объектива.
Документация
- TRASSIR (DSSL) — TR-D2122ZIR3, технический паспорт (папка trassir-dssl-tr-d2122zir3)
- TRASSIR (DSSL) — TR-D2122ZIR3v6 (C), технический паспорт; (папка trassir-dssl-tr-d2122zir3v6-c-passport)
