TRASSIR · уличные IP-камеры
TR-D2123 — уличные IP-камеры 2 Мп с моторизованным зумом и ударопрочным корпусом IK08
Уличные 2 Мп камеры с мотор-объективом 2.7-13.5 мм и ИК/LED-подсветкой до 60 м, корпус IP67/IK08. Пять исполнений: две ИК-версии, версия (R), FTC-версия и пулевидная с двойной подсветкой.
Модели семейства
TR-D2123IR6v6Базовая версия с механическим ИК-фильтром и ИК-подсветкой до 60 м, тревожные входы/выходы 1/1.
| Матрица/объектив | 1/2.7" CMOS 2Мп; 2.7-13.5 мм (VARIO), углы 100°-28°/56°-15° |
| Чувствительность/ИК | 0.003Лк (F1.6); ИК-подсветка до 60 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 5.4Вт, PoE 5.8Вт |
| Размеры/вес | 234.33x77.5x75.31 мм; 635/830 г |
| Защита | IP67, IK08; TVS 4000V; -40°C…+60°C |
| Тревоги/аудио | тревожные входы/выходы 1/1; встроенный микрофон, аудиовход/выход |
| Архив | MicroSD до 128Гб |

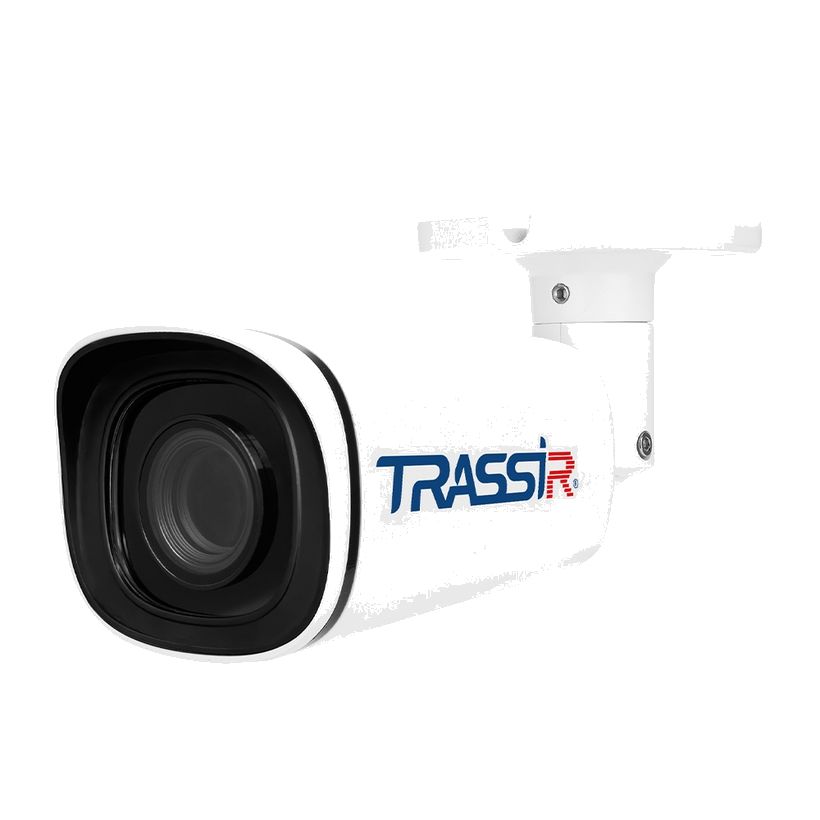

TR-D2123ZIR6v7Обновлённая ИК-версия с расширенным углом обзора, архивом до 256 Гб, коридорным режимом и аппаратной аналитикой.
| Матрица/объектив | 1/2.8" CMOS 2Мп; 2.7-13.5 мм (VARIO), углы 102°-34°/54°-20° |
| Чувствительность/ИК | 0.005Лк (F1.6); ИК-подсветка до 60 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 9.8Вт, PoE 10.9Вт |
| Размеры/вес | 234.3x77.5x75.3 мм; 635/830 г |
| Защита | IP67, IK08; TVS 4000V; -40°C…+60°C |
| Аудио | встроенный микрофон, аудиовход/аудиовыход |
| Архив | MicroSD до 256Гб; коридорный режим и аппаратная аналитика — да |
TR-D2123IR6 (R)Исполнение (R) с теми же оптикой и корпусом, разрешение по паспорту указано только FullHD.
| Матрица/объектив | 1/2.7" CMOS 2Мп; 2.7-13.5 мм (VARIO), углы 100°-28°/56°-15° |
| Разрешение | FullHD (1920x1080) @25fps |
| Чувствительность/ИК | 0.003Лк (F1.6); ИК-подсветка до 60 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 6 Вт, PoE 5.8Вт |
| Размеры/вес | 234.33x77.5x75.31 мм; 635/830 г |
| Защита | IP67, IK08; TVS 4000V; -40°C…+60°C |
TR-D2123ZCL6FTC-версия для полноцветной съёмки ночью с LED-подсветкой до 60 м.
| Матрица/объектив | 1/2.8" CMOS 2Мп; 2.7-13.5 мм (VARIO), углы 95°-37°/50°-20° |
| Режим/чувствительность | FTC (Full Time Color); 0.0015Лк (F1.0) / 0Лк (LED вкл.) |
| LED-подсветка | до 60 метров, нейтральный белый; есть стробоскоп |
| Питание | PoE(802.3af) или 12В DC; потребление DC 8.88Вт, PoE 9.6Вт |
| Размеры/вес | 234.3x77.5x73.4 мм; 635/830 г |
| Защита | IP67, IK08; TVS 4000V; -40°C…+60°C |

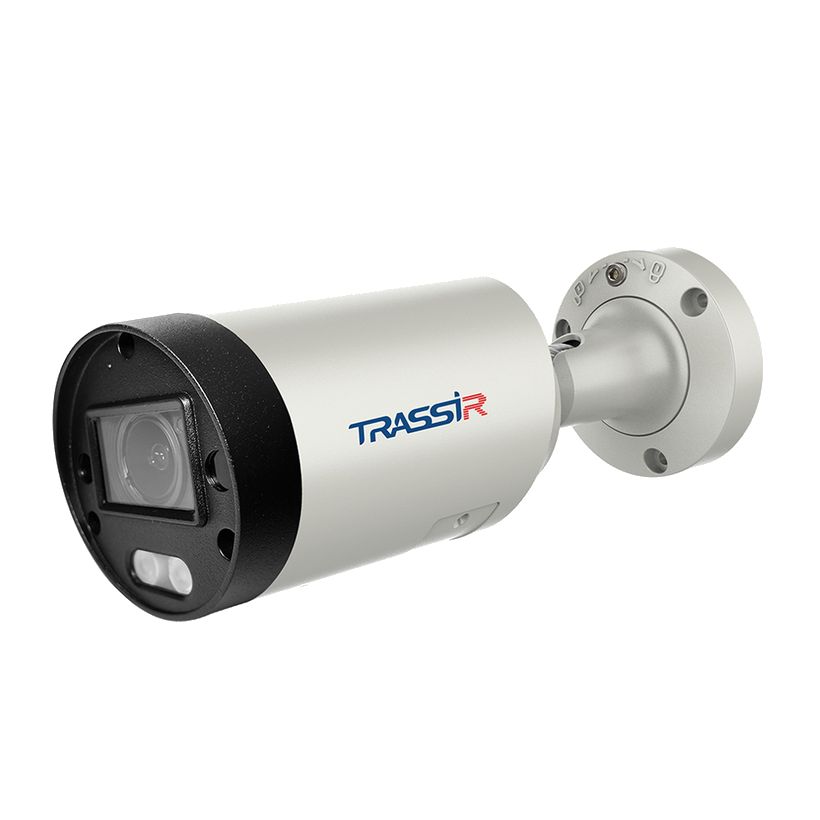

TR-D2123ZDL6v7Пулевидный корпус с двойной подсветкой (ИК + LED) и переключением ИК/FTC.
| Матрица/объектив | 1/2.9" CMOS 2Мп; 2.8-12 мм (VARIO), углы 92.2°-33.1°/43.5°-16.5° |
| Подсветка | ИК до 60 метров, LED до 60 метров (тёплый белый); стробоскоп есть |
| Режим/чувствительность | механический ИК-фильтр / FTC; 0.005Лк (F1.6) |
| Питание | PoE(802.3af) или 12В DC; потребление DC 6.8Вт, PoE 7.58Вт |
| Размеры/вес | Ø74.5 x 215.8 мм (пулевидный корпус); 820/980 г |
| Защита | IP67; TVS 6000V; -40°C…+60°C; архив MicroSD до 512Гб |
Как это работает и подключается
- Четыре исполнения (IR6v6, ZIR6v7, IR6(R), ZCL6) — цилиндрический ударопрочный корпус IP67/IK08 размером 234x77.5x75 мм; ZDL6v7 — пулевидный корпус другой формы Ø74.5x215.8 мм, без класса IK08.
- У всех версий — моторизованный (VARIO) объектив с зумом, углы обзора отличаются в зависимости от диапазона фокусных расстояний.
- Real WDR (120dB), 3D DNR — общие для серии по паспортам; H.264+ в стандартах сжатия ZIR6v7 не заявлен (только H.265+/H.265/H.264).
Монтаж
- Питание PoE(802.3af) или 12В DC у всех версий; при коммутаторе без PoE — сетевой адаптер в разъём питания.
- Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- У ZDL6v7 паспорт указывает TVS 6000V (у остальных версий — TVS 4000V); требования о заземлении корпуса паспорт TR-D2123 не содержит.
Примеры
Дальний периметр в темноте
Моторизованный зум 2.7-13.5 мм и ИК-подсветка до 60 метров у IR6v6/IR6(R) — вдвое дальше, чем у младшей серии TR-D2121/2122.
Цветная запись ночью на дальней дистанции
TR-D2123ZCL6 сочетает моторизованный зум с LED-подсветкой FTC до 60 метров.
Частые вопросы
На какую дальность светит ИК-подсветка TR-D2123?
До 60 метров — у версий IR6v6, ZIR6v7, IR6(R) и ZDL6v7 (там же LED до 60 м); у ZCL6 LED-подсветка также до 60 метров. Согласно паспортам.
Все ли версии серии — с одинаковым корпусом?
Нет: IR6v6, IR6(R) и ZCL6 — в цилиндрическом корпусе IP67/IK08 (234x77.5x75 мм), ZDL6v7 — в пулевидном (Ø74.5x215.8 мм) без класса IK по паспорту.
Нюансы и грабли
- IK08 (ударопрочность) заявлена у IR6v6, ZIR6v7, IR6(R) и ZCL6, но не у ZDL6v7 — пулевидный корпус этот класс защиты в паспорте не указывает.
- ZCL6 заметно прожорливее по питанию (до 8.88/9.6 Вт) — стандартный PoE-инжектор на 4-5 Вт, рассчитанный на IR6v6, под ZCL6 может не подойти.
- Модель (R) в паспорте указана только с разрешением FullHD, а не с несколькими потоками, как у IR6v6 — уточнять доступные потоки перед заказом на проект с многопотоковой записью.
Документация
- TRASSIR (DSSL) — TR-D2123IR6v6, технический паспорт (папка trassir-dssl-tr-d2123)
- TRASSIR (DSSL) — TR-D2123ZIR6v7, технический паспорт
- TRASSIR (DSSL) — TR-D2123IR6 (R), технический паспорт; (папка trassir-dssl-tr-d2123ir6v6-r-passport)
- TRASSIR (DSSL) — TR-D2123ZCL6, технический паспорт; (папка trassir-dssl-tr-d2123zcl6-passport)
- TRASSIR (DSSL) — TR-D2123ZDL6v7, технический паспорт; (папка trassir-dssl-tr-d2123zdl6v7-passport)
