TR-D2152ZIR3v2 — уличная IP-камера 5 Мп с трансфокатором и ИК-подсветкой

Уличная цилиндрическая камера 5 Мп с моторизованным объективом 2,8–8 мм, ИК-подсветкой до 35 м и IP67; паспорт покрывает базовое исполнение и исполнение «(C)».

Модели семейства

TR-D2152ZIR3v2Базовое исполнение, угол обзора 83°-49°/61°-37° (по объективу 2,8–8 мм).

Матрица	1/2.8" CMOS 5 Мп, максимум 5MP (2560×1920)
Объектив	2,8–8 мм, моторизованный трансфокатор
Угол обзора	83°-49°±5° / 61°-37°±5°
ИК-подсветка	до 35 м, механический ИК-фильтр, чувствительность 0,003 Лк (F1.8)
Питание	PoE 802.3af (класс 0) или 12 В DC; 5,9 Вт (DC) / 7,7 Вт (PoE)
Корпус/защита	Металл, IP67; -40…+60 °C
Видеоархив	MicroSD до 128 Гб; встроенный микрофон
Аналитика	Обнаружение человека, пересечение линий, контроль области

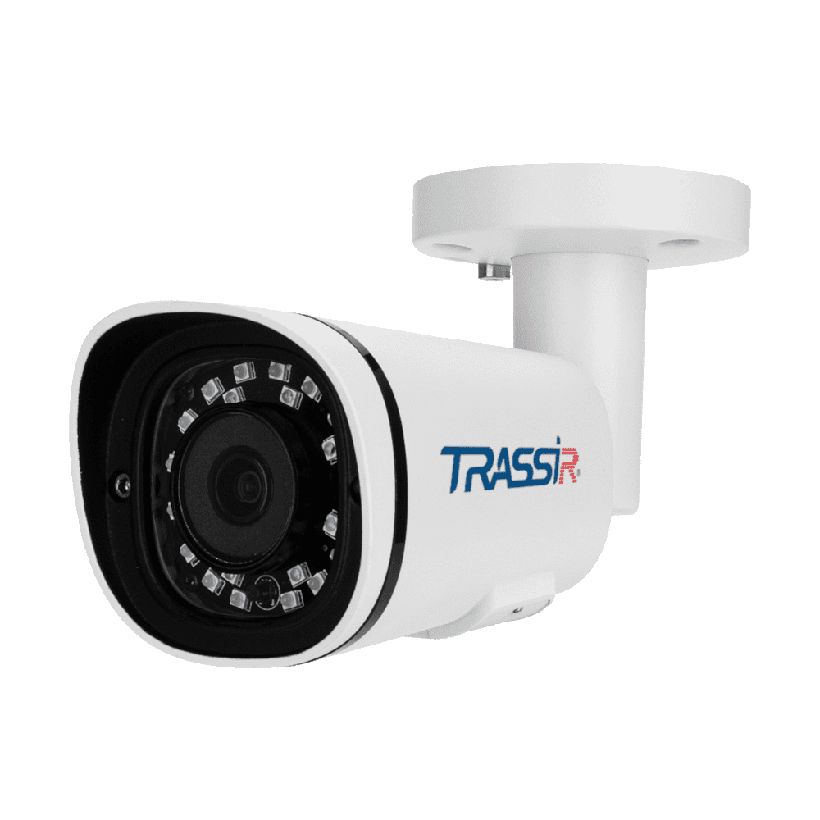

TR-D2152ZIR3v2 (C)Исполнение «(C)», угол обзора шире — 97°-44°/70°-33° (по тому же объективу 2,8–8 мм).

Матрица	1/2.8" CMOS 5 Мп, максимум 5MP (2560×1920)
Объектив	2,8–8 мм, моторизованный трансфокатор
Угол обзора	97°-44°±5° / 70°-33°±5°
ИК-подсветка	до 35 м, механический ИК-фильтр, чувствительность 0,003 Лк (F1.8)
Питание	PoE 802.3af (класс 0) или 12 В DC; 5,9 Вт (DC) / 7,7 Вт (PoE)
Корпус/защита	Металл, IP67; -40…+60 °C
Видеоархив	MicroSD до 128 Гб; встроенный микрофон
Аналитика	Обнаружение человека, пересечение линий, контроль области

Как это работает и подключается

Питание — PoE 802.3af (класс 0) или 12 В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
IP-адрес по умолчанию 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, admin/admin; менять вручную через браузер, утилитой быстрой конфигурации с dssl.ru или ПО TRASSIR.
Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, NTP, SNMP, RTMP, Onvif.

Монтаж

Корпус металлический, IP67, рассчитан на уличный монтаж, крепёж — в комплекте.
Блок питания подбирать по напряжению, току, полярности и рабочей температуре; при грозе — громоотвод или отключение разъёма питания.
Не направлять объектив на солнце и яркие источники — паспорт предупреждает о риске повреждения матрицы; не ставить у радиаторов и обогревателей.
Карта MicroSD до 128 Гб в комплект не входит.

Примеры

Подбор угла обзора на объекте

Моторизованный трансфокатор 2,8–8 мм позволяет настроить угол обзора на месте монтажа без замены объектива.

Периметр с ИК-подсветкой

ИК-подсветка до 35 м и механический ИК-фильтр — ночная чёрно-белая картина на въезде/периметре.

Частые вопросы

В чём разница между TR-D2152ZIR3v2 и TR-D2152ZIR3v2 (C)?

По паспорту — только угол обзора объектива 2,8–8 мм: 83°-49°/61°-37° у базового исполнения против 97°-44°/70°-33° у «(C)». Остальные характеристики совпадают.

Какая максимальная дальность ИК-подсветки?

До 35 м, по паспорту обеих версий, с механическим ИК-фильтром день/ночь.

Нюансы и грабли

«(C)» в обозначении в паспорте не расшифровывается — единственная измеримая разница между исполнениями в тексте документа это угол обзора объектива (83°-49° против 97°-44° по горизонтали); остальные ТТХ (потребление, вес, защита, архив) идентичны.
Моторизованный трансфокатор 2,8–8 мм — угол обзора настраивают на месте, а не фиксирован заводом; для проекта закладывать диапазон, а не одно значение.
Аппаратная аналитика по паспорту ограничена обнаружением человека, пересечением линий и контролем области — детектор транспорта в этой серии не заявлен.
