TR-D2221 — уличные IP-камеры 2 Мп: без подсветки, LED, ИК, двойная подсветка и Wi-Fi

Линейка уличных цилиндрических камер 2 Мп в одном корпусе 184×67×63 мм: базовая FTC-версия, LED- или ИК-подсветка до 40 м, двойная ИК+LED и версия с Wi-Fi.

Модели семейства

TR-D2221WDCБазовая версия FTC без ИК/LED-подсветки.

Матрица	1/2.8" CMOS STARVIS 2 Мп, максимум 2MP (1920×1080)
Режим	FTC (Full Time Color), без ИК/LED-подсветки
Чувствительность	0,0015 Лк (F1.0)
Объектив	4,0 мм, угол обзора 80°/43°
Питание	PoE 802.3af (класс 0) или 12 В DC; 1,8 Вт (DC) / 2,9 Вт (PoE)
Видеоархив/сигналы	MicroSD до 128 Гб; аудиовыход; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

TR-D2221WDCL4Как WDC, с LED-подсветкой до 40 м для цветной ночной картинки.

Матрица	1/2.8" CMOS STARVIS 2 Мп, максимум FullHD (1920×1080)
Подсветка	LED, нейтральный белый, до 40 м; режим FTC, стробоскоп
Чувствительность	0,0015 Лк (F1.0) днём, 0 Лк при включённой LED-подсветке
Объектив	4,0 мм, угол обзора 80°/43°
Питание	PoE 802.3af (класс 0) или 12 В DC; 5,4 Вт (DC) / 6,2 Вт (PoE)
Видеоархив/сигналы	MicroSD до 128 Гб; аудиовыход; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

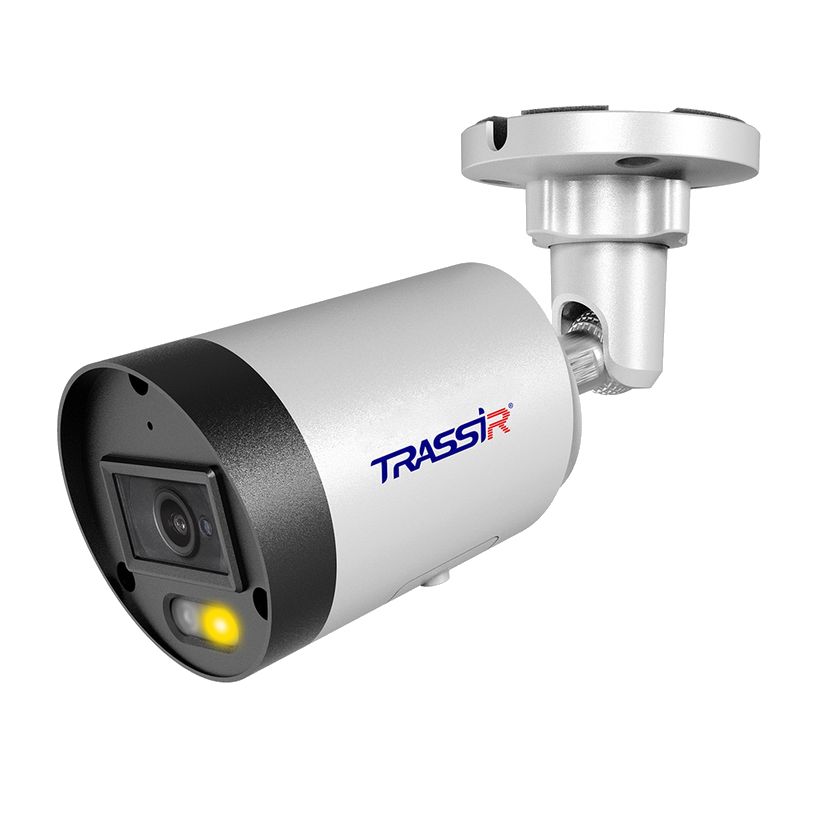

TR-D2221WDDL4v3Двойная подсветка ИК+LED до 40 м, самый большой архив в серии — 512 Гб.

Матрица	1/2.8" CMOS 2 Мп, максимум 2MP (1920×1080), три потока
Подсветка	ИК до 40 м и LED (тёплый белый) до 40 м; переключаемый режим ИК-фильтр/FTC, стробоскоп
Чувствительность	0,005 Лк (F1.6)
Электронный затвор	1/3 ~ 1/100 000 c
Объектив	2,8 мм (102°/55,5°) или 3,6 мм (85,5°/44°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 4,5 Вт (DC) / 5,2 Вт (PoE)
Видеоархив/аудио	MicroSD до 512 Гб с горячей заменой; двусторонний аудиоканал; грозозащита TVS 6000V
Аналитика	Детектор лиц, пересечение линий, контроль области, праздношатание, умный детектор движения (с фильтром человек/транспорт)

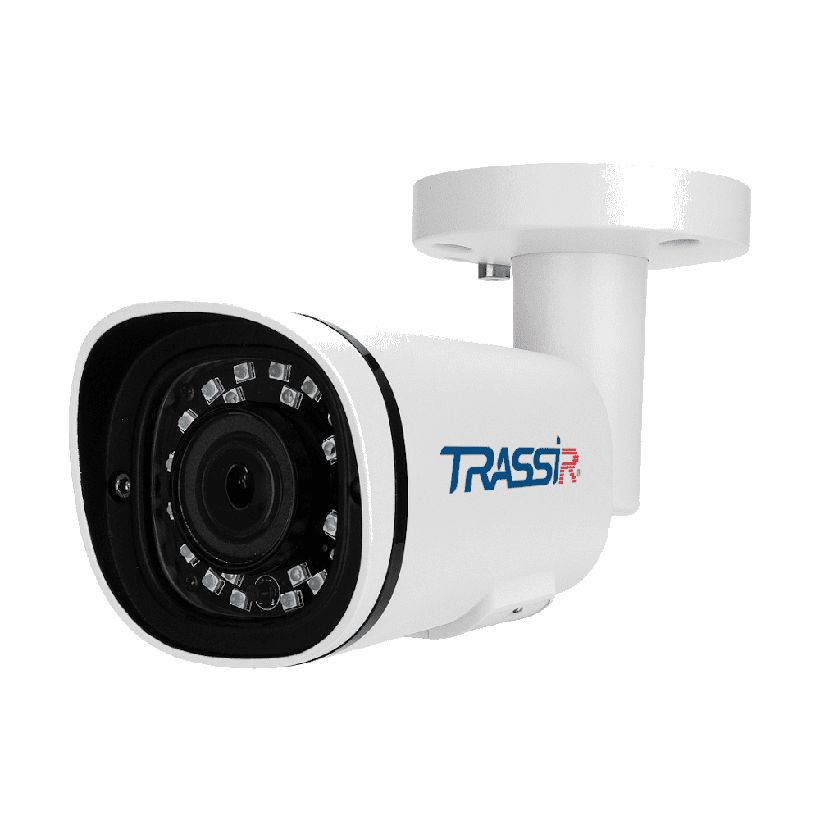

TR-D2221WDIR4v2ИК до 40 м, три варифокальных объектива, самая широкая аналитика в серии.

Матрица	1/2.8" CMOS STARVIS 2 Мп, максимум FullHD (1920×1080)
ИК-подсветка	до 40 м, механический ИК-фильтр
Чувствительность	0,005 Лк (F1.8)
Объектив	1,9 мм (118°/62°), 2,8 мм (101°/55°) или 3,6 мм (85°/46°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 5 Вт (DC) / 5,8 Вт (PoE)
Видеоархив/сигналы	MicroSD до 128 Гб; двусторонний аудиоканал; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение границы, обнаружение вторжения, праздношатание, подсчёт людей, детекция транспорта и лиц

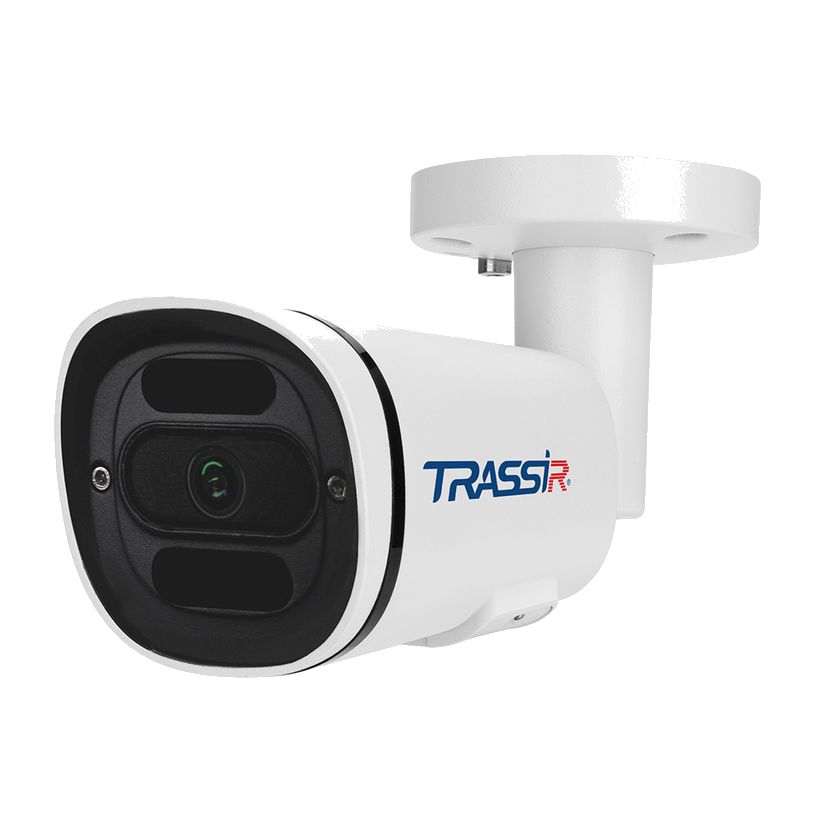

TR-D2221WDIR4v3ИК до 40 м, расширенный электронный затвор, архив до 512 Гб.

Матрица	1/2.8" CMOS 2 Мп, максимум 2MP (1920×1080), три потока
ИК-подсветка	до 40 м, механический ИК-фильтр
Чувствительность	0,003 Лк (F1.8)
Электронный затвор	1/2 ~ 1/50 000 c
Объектив	1,9 мм (118°±5°/62°±5°), 2,8 мм (109°±5°/60°±5°) или 3,6 мм (87°±5°/48°±5°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 4,0 Вт (DC) / 5,0 Вт (PoE)
Видеоархив/сигналы	MicroSD до 512 Гб с горячей заменой; двусторонний аудиоканал; тревожные входы/выходы 1/1
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

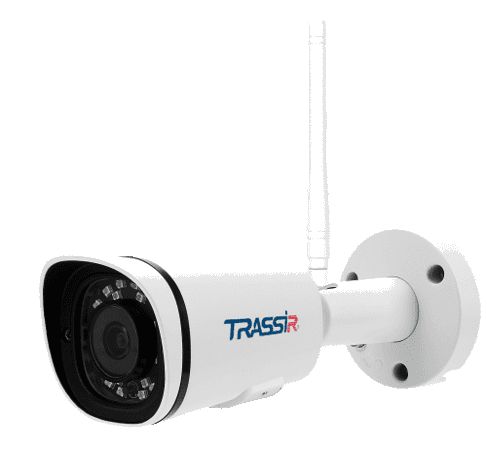

TR-D2221WDIR4Wv2Как WDIR4v2, но с Wi-Fi 2,4 ГГц вместо только проводного подключения.

Матрица	1/2.8" CMOS STARVIS 2 Мп, максимум FullHD (1920×1080)
ИК-подсветка	до 40 м, механический ИК-фильтр
Чувствительность	0,005 Лк (F1.8)
Объектив	2,8 мм (101°/55°) или 3,6 мм (85°/46°)
Связь	Ethernet + Wi-Fi 2,4 ГГц; пароль точки доступа по умолчанию 12345678
Питание	PoE 802.3af (класс 0) или 12 В DC; 5,3 Вт (DC) / 6,3 Вт (PoE)
Видеоархив/сигналы	MicroSD до 128 Гб; двусторонний аудиоканал; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение границы, обнаружение вторжения, праздношатание, подсчёт людей, детекция транспорта и лиц

Как это работает и подключается

Питание — PoE 802.3af (класс 0) или 12 В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
IP-адрес по умолчанию 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, admin/admin; менять вручную через браузер, утилитой быстрой конфигурации с dssl.ru или ПО TRASSIR.
TR-D2221WDIR4Wv2 дополнительно настраивается через мобильное приложение TRASSIR: учётная запись на cloud.trassir.com → «Добавить камеру» → пароль точки доступа камеры по умолчанию 12345678.
Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, NTP, Onvif (у WDDL4v3 дополнительно ICMP, IGMP, P2P).

Монтаж

Корпус металлический, IP67, для уличного монтажа; крепёж — в комплекте.
Блок питания подбирать по напряжению, току, полярности и рабочей температуре; при грозе — громоотвод или отключение разъёма питания.
Не направлять объектив на солнце и яркие источники, не ставить у радиаторов и обогревателей — риск повреждения матрицы.
На TR-D2221WDIR4Wv2 сменить пароль точки доступа Wi-Fi по умолчанию (12345678) после первого подключения.
Карта MicroSD (128 или 512 Гб по модели) в комплект не входит.

Примеры

Место без розетки рядом

TR-D2221WDIR4Wv2 подключается по Wi-Fi 2,4 ГГц — питание всё равно нужно (PoE или 12 В DC), но не нужен Ethernet-кабель до камеры.

Тёмный участок без цвета

WDIR4v2/v3 — ИК-подсветка до 40 м с широким выбором объектива (от 1,9 до 3,6 мм).

Витрина или фасад с цветом ночью

WDDL4v3 держит цвет за счёт LED-подсветки одновременно с ИК-каналом — до 40 м по каждому типу подсветки.

Частые вопросы

Какая модель серии держит цвет ночью?

WDC и WDCL4 — режим FTC (Full Time Color); WDCL4 дополнительно использует LED-подсветку до 40 м. У WDIR-моделей ночью чёрно-белая картинка на ИК-подсветке.

Можно ли подключить камеру без сетевого кабеля?

Да, только TR-D2221WDIR4Wv2 — по Wi-Fi 2,4 ГГц; остальные модели серии только по Ethernet/PoE.

Нюансы и грабли

Только у TR-D2221WDC нет ни ИК-, ни LED-подсветки — паспорт не заявляет дальность подсветки вовсе; для тёмного участка эта модель не подходит.
У TR-D2221WDDL4v3 в паспорте нет строк «Тревожные входы/выходы» и «Коридорный режим» — в отличие от остальных пяти моделей серии, где заявлены тревожные входы/выходы 1/1.
Объектив различается по количеству фокусных расстояний: 4,0 мм фиксированный у WDC/WDCL4, три варианта (1,9/2,8/3,6 мм) у WDIR4v2/v3, два (2,8/3,6 мм) у WDDL4v3 и WDIR4Wv2 — при замене модели на другую в серии угол обзора не совпадёт автоматически.
Список видеоаналитики отличается по модели: у WDC/WDCL4 — 5 детекторов, у WDIR4v2/v3/Wv2 — 7 (добавлена детекция транспорта и лиц), у WDDL4v3 — свой набор с умным детектором движения и фильтром по типу объекта.
