TR-D2222WDZIR4 — уличная IP-камера 2 Мп с трансфокатором и ИК-подсветкой

Уличная цилиндрическая камера 2 Мп с моторизованным объективом 2,8–8 мм, ИК-подсветкой до 40 м и IP67; паспорта охватывают исполнения v2, v2 (C) и v3 (третий поток, MicroSD до 512 Гб).

Модели семейства

TR-D2222WDZIR4v2Базовое исполнение, угол обзора 94°-56°/51°-31° (объектив 2,8–8 мм).

Матрица	1/2.8" CMOS STARVIS 2 Мп, максимум 2MP (1920×1080)
Объектив	2,8–8 мм, моторизованный трансфокатор
Угол обзора	94°-56° / 51°-31°
ИК-подсветка	до 40 м, механический ИК-фильтр, чувствительность 0,003 Лк (F1.6)
Питание	PoE 802.3af (класс 0) или 12 В DC; 5,2 Вт (DC) / 6,3 Вт (PoE)
Корпус/защита	Металл, IP67; -40…+60 °C
Видеоархив/сигналы	MicroSD до 128 Гб; двусторонний аудиоканал; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение границы, обнаружение вторжения, праздношатание, подсчёт людей, детекция транспорта и лиц

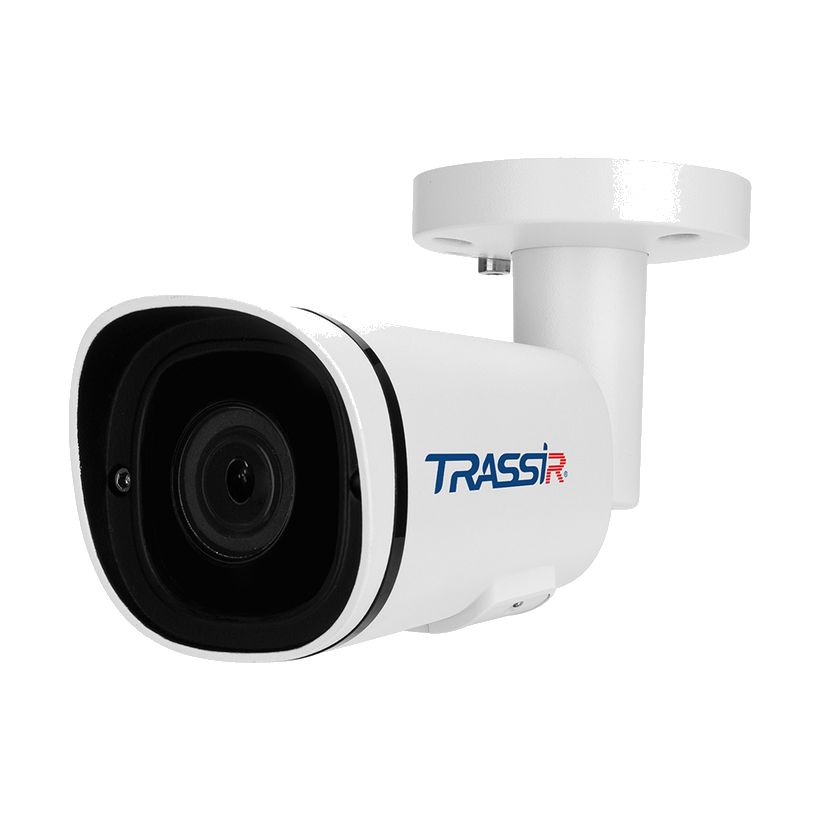

TR-D2222WDZIR4v3Исполнение v3: угол обзора 99°-48°±5°/52°-26°±5°, третий видеопоток, MicroSD до 512 Гб (HotSwap).

Матрица	1/2.8" CMOS 2 Мп, максимум 2MP (1920×1080)
Объектив	2,8–8 мм, моторизованный трансфокатор
Угол обзора	99°-48°±5° / 52°-26°±5°
ИК-подсветка	до 40 м, механический ИК-фильтр, чувствительность 0,003 Лк (F1.6)
Питание	PoE 802.3af (класс 0) или 12 В DC; 6,4 Вт (DC) / 7,6 Вт (PoE)
Корпус/защита	Металл, IP67; -40…+60 °C; вес 460/575 г (нетто/брутто)
Потоки	Осн. поток 50Гц 2MP/960P/720P@25fps (60Гц@30fps); доп. поток 50Гц 720P/D1/VGA@25fps (60Гц@30fps); третий поток 50Гц D1/VGA/HVGA@25fps (60Гц@30fps)
Видеоархив/сигналы	MicroSD до 512 Гб с HotSwap; двусторонний аудиоканал; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение линий, контроль области, праздношатание, подсчёт посетителей, детектор автомобилей, детектор лиц

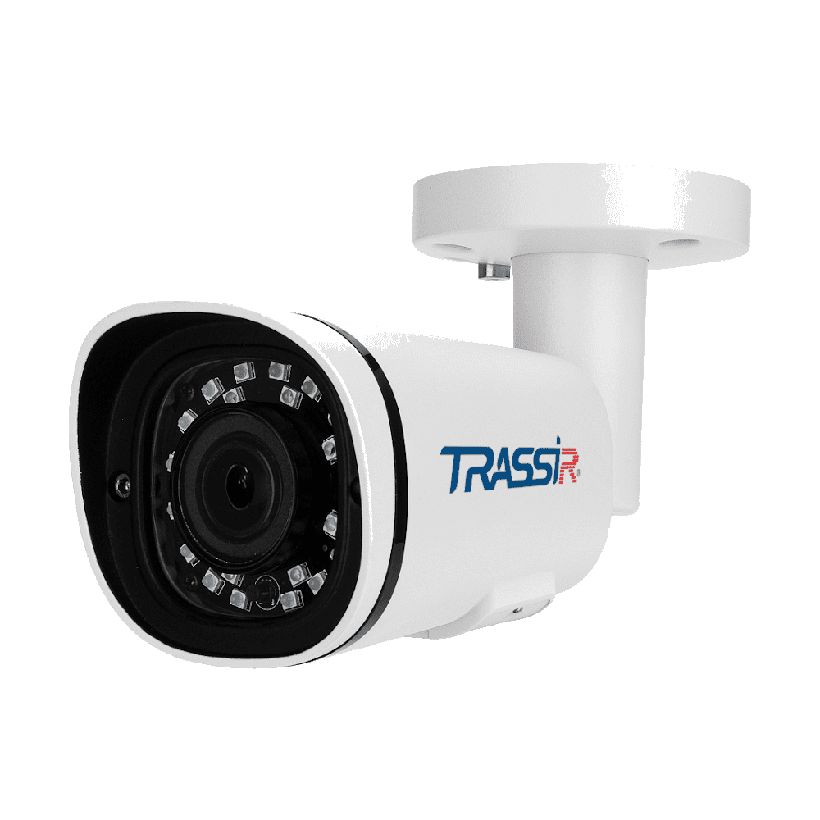

TR-D2222WDZIR4v2 (C)Исполнение «(C)», угол обзора шире — 99°-47°/53°-27° (тот же объектив 2,8–8 мм).

Матрица	1/2.8" CMOS STARVIS 2 Мп, максимум 2MP (1920×1080)
Объектив	2,8–8 мм, моторизованный трансфокатор
Угол обзора	99°-47° / 53°-27°
ИК-подсветка	до 40 м, механический ИК-фильтр, чувствительность 0,003 Лк (F1.6)
Питание	PoE 802.3af (класс 0) или 12 В DC; 5,2 Вт (DC) / 6,3 Вт (PoE)
Корпус/защита	Металл, IP67; -40…+60 °C
Видеоархив/сигналы	MicroSD до 128 Гб; двусторонний аудиоканал; тревожные входы/выходы 1/1
Аналитика	Детектор людей, пересечение границы, обнаружение вторжения, праздношатание, подсчёт людей, детекция транспорта и лиц

Как это работает и подключается

Питание — PoE 802.3af (класс 0) или 12 В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
IP-адрес по умолчанию 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, admin/admin; менять вручную через браузер, утилитой быстрой конфигурации с dssl.ru или ПО TRASSIR.
Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, NTP, Onvif.

Монтаж

Корпус металлический, IP67, рассчитан на уличный монтаж; крепёж — в комплекте.
Блок питания подбирать по напряжению, току, полярности и рабочей температуре; при грозе — громоотвод или отключение разъёма питания.
Не направлять объектив на солнце и яркие источники — риск повреждения матрицы; не ставить у радиаторов и обогревателей.
Карта MicroSD в комплект не входит: до 128 Гб у v2/v2 (C), до 512 Гб (с HotSwap) у v3.

Примеры

Подбор угла обзора на объекте

Моторизованный трансфокатор 2,8–8 мм позволяет настроить угол обзора на месте монтажа без замены объектива.

Въезд с распознаванием людей и транспорта

Аппаратная аналитика включает детекцию транспорта и лиц — подходит на контролируемый проезд/проход.

Частые вопросы

В чём разница между TR-D2222WDZIR4v2 и TR-D2222WDZIR4v2 (C)?

По паспорту — только угол обзора объектива 2,8–8 мм: 94°-56°/51°-31° у базового исполнения против 99°-47°/53°-27° у «(C)». Остальные характеристики совпадают.

Есть ли тревожные входы/выходы?

Да, у всех трёх исполнений — 1 вход/1 выход по паспорту.

Чем v3 отличается от v2 и v2 (C)?

У v3 отдельный паспорт: угол обзора 99°-48°±5°/52°-26°±5°, третий поток видео, слот MicroSD до 512 Гб с HotSwap и выше потребление — 6,4 Вт (DC) / 7,6 Вт (PoE) против 5,2/6,3 Вт у v2.

Нюансы и грабли

«(C)» само по себе в тексте паспортов v2 не расшифровывается; в паспорте v3 есть общее примечание, что буква в скобках в названии камеры обозначает модификацию (без уточнения, что именно она меняет). Единственная измеримая разница между базовым исполнением и «(C)» по паспорту — угол обзора объектива (94°-56° против 99°-47° по горизонтали); остальные ТТХ (потребление, вес, защита, архив) идентичны.
Моторизованный трансфокатор 2,8–8 мм — угол обзора настраивают на месте, а не фиксирован заводом.
Аналитика в паспорте включает детекцию транспорта и лиц — это отличает серию TR-D2222 от более простых моделей TR-D2221WDC/WDCL4 (там этих двух детекторов нет).
v3 — отдельный, более новый паспорт: слот MicroSD вырос до 512 Гб с HotSwap, добавлен третий поток, выросла потребляемая мощность (6,4/7,6 Вт против 5,2/6,3 Вт у v2), угол обзора не совпадает ни с базовым v2, ни с «(C)». В паспорте v3 указано, что документ подходит ко всем буквенным модификациям этой модели.

Документация

TRASSIR (DSSL) — паспорт TR-D2222WDZIR4v2 (C)
TRASSIR (DSSL) — паспорт TR-D2222WDZIR4v2
TRASSIR (DSSL) — паспорт TR-D2222WDZIR4v3
