TR-D2223 — уличная IP-камера 2 Мп, ручной или моторизованный объектив
Цилиндрическая уличная камера 2 Мп STARVIS в металлическом корпусе. Объектив 2.7–13.5 мм ручной или мотор-зум, ИК-подсветка до 60–70 м, у DL-исполнения ещё и тёплая LED-подсветка.
Модели семейства
TR-D2223WDIR7v2Ручной варифокальный объектив, ИК-подсветка до 70 м.
| Матрица | 1/2.8" CMOS STARVIS 2Мп, FullHD(1920x1080)@25fps |
| Чувствительность | 0.003Лк (F1.3) |
| ИК-подсветка | до 70 метров |
| Объектив | 2.7 - 13.5 мм, ручная регулировка; угол обзора 101˚-30˚ / 55˚-18˚ |
| Питание | PoE (802.3af), класс 0, или 12V DC; потребление DC 6.8Вт, PoE 7.8Вт |
| Корпус | металл, IP67, IK08, подавитель перенапряжения TVS 4000V |
| Габариты/вес | 234.33x77.5x75.31 мм, 635 / 830 г |
| Температура | -40°C … +60°C |

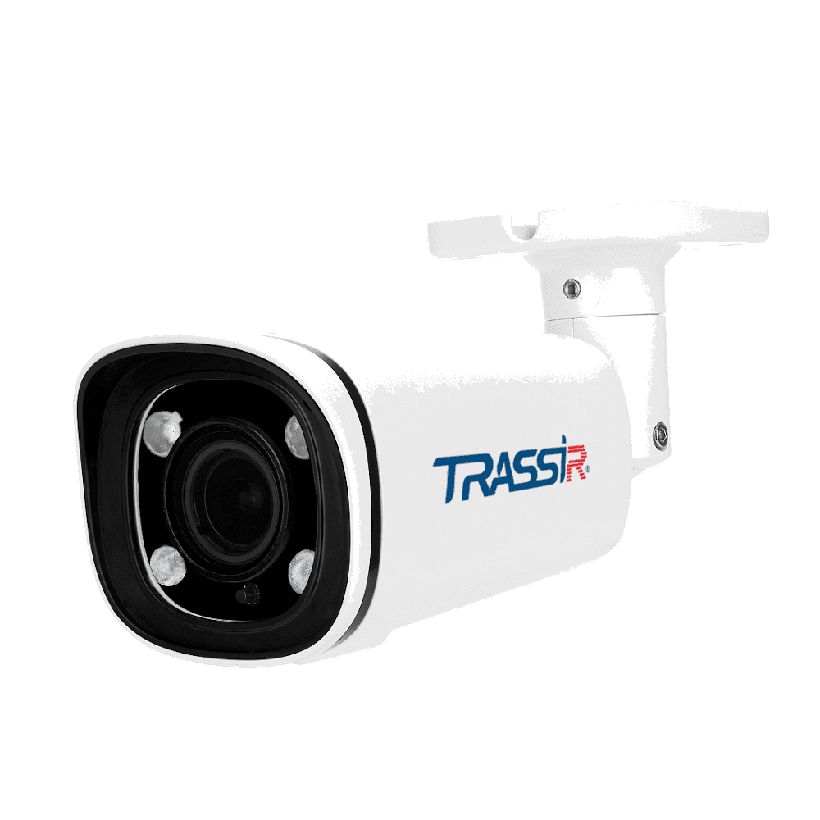

TR-D2223WDZIR7v2Тот же объектив и корпус, но зум моторизованный (мотор-зум).
| Матрица | 1/2.8" CMOS STARVIS 2Мп, FullHD(1920x1080)@25fps |
| Чувствительность | 0.003Лк (F1.3) |
| ИК-подсветка | до 70 метров |
| Объектив | 2.7 - 13.5 мм (мотор-зум); угол обзора 101˚-30˚ / 55˚-18˚ |
| Питание | PoE (802.3af), класс 0, или 12V DC; потребление DC 7.8Вт, PoE 9.1Вт |
| Корпус | металл, IP67, IK08, TVS 4000V |
| Габариты/вес | 234.33x77.5x73.4 мм, 635 / 830 г |
| Температура | -40°C … +60°C |

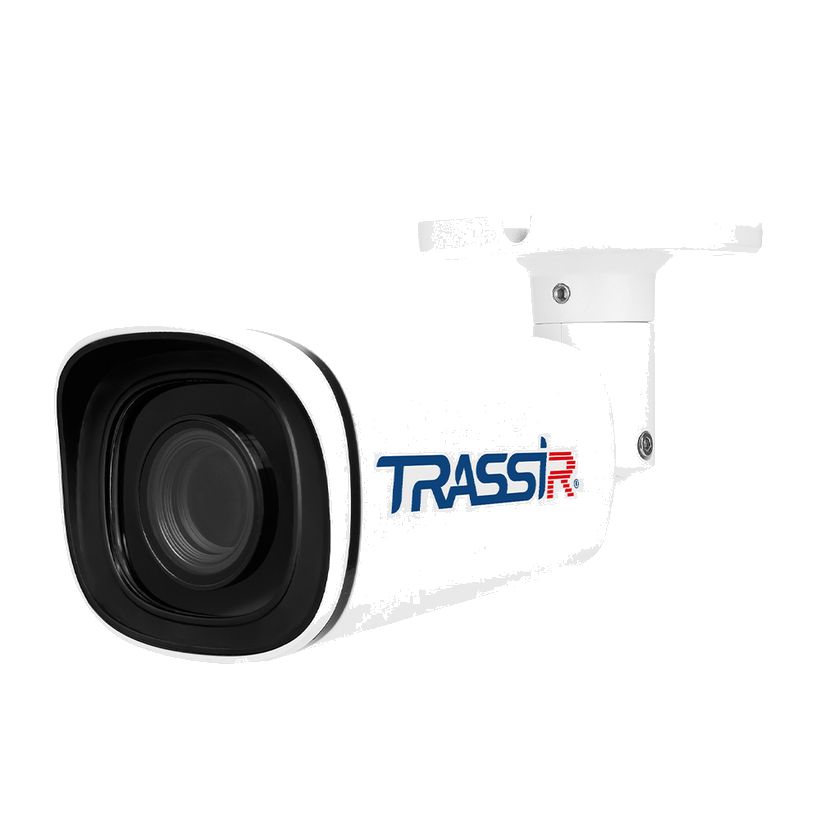

TR-D2223WDZIR7v3Обновлённая ревизия v3: другая чувствительность и потребление.
| Матрица | 1/2.8" CMOS 2Мп, 2MP(1920x1080) |
| Чувствительность | 0.002Лк (F1.6) |
| ИК-подсветка | до 70 метров |
| Объектив | 2.7 - 13.5 мм (мотор-зум); угол обзора 100˚-30˚±5˚ / 55˚-19˚±5˚ |
| Видеоархив | MicroSD до 512Гб |
| Питание | PoE (802.3af), класс 0, или 12V DC; потребление DC 9.5Вт, PoE 11.2Вт |
| Корпус | металл, IP67, IK08, TVS 4000V |
| Габариты/вес | 234.3x77.5x75.3 мм, 635 / 830 г |

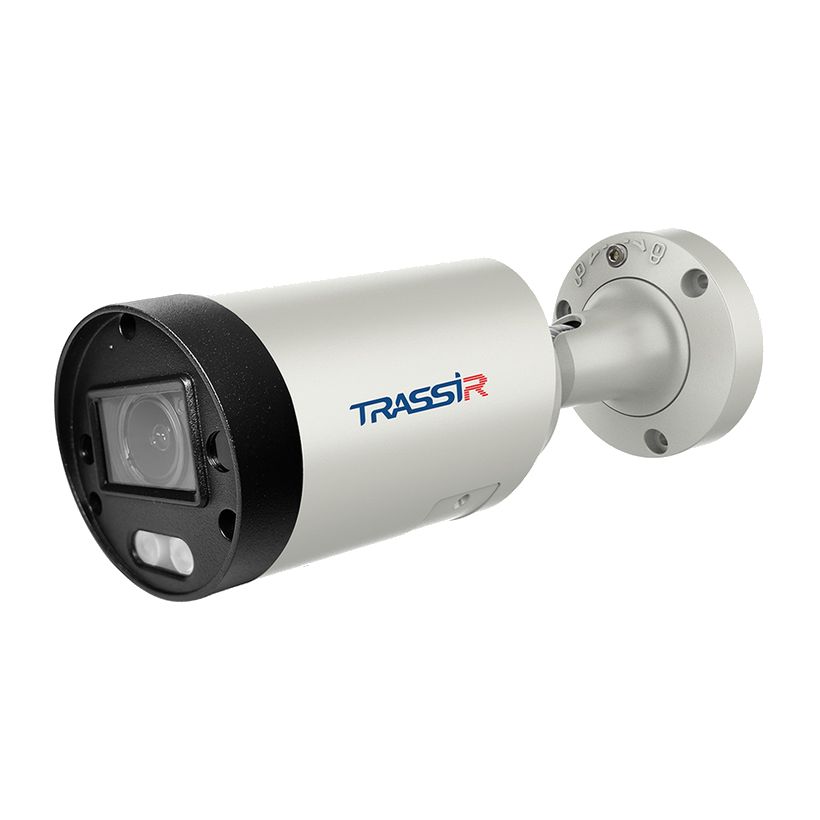

TR-D2223WDZDL6v3Двойная подсветка (ИК + тёплый LED) и стробоскоп; корпус другого размера, без IK08.
| Матрица | 1/2.8" CMOS 2Мп, 2MP(1920x1080), затвор 1/3 ~ 1/100 000 c |
| Чувствительность | 0.005Лк (F1.8) |
| ИК-подсветка | до 60 метров |
| LED-подсветка | до 60 метров, тёплый белый, есть стробоскоп |
| Объектив | 2.8 - 12 мм; угол обзора 92.2˚-33.1˚ / 43.5˚-16.5˚ |
| Видеоархив | MicroSD до 512Гб, с горячей заменой (HotSwap) |
| Питание | PoE (802.3af), класс 0, или 12V DC; потребление DC 5.6Вт, PoE 6.58Вт |
| Корпус | металл, IP67 (без IK08), TVS 6000V |
| Габариты/вес | 215.8 x 76 x 76 мм, 800 / 980 г |
Как это работает и подключается
- Питание: PoE (802.3af), класс 0, или 12В DC; при подключении через коммутатор без PoE — сетевой адаптер в разъём питания камеры.
- Настройка IP-адреса: вручную через Internet Explorer 8+, утилитой быстрой конфигурации DSSL или через TRASSIR.
- Заводские сетевые настройки одинаковы для всей серии: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, admin/admin.
- У WDZIR7 объектив тот же 2.7-13.5 мм, что у WDIR7, но объектив с мотор-зумом.
Монтаж
- В комплекте — сама камера, руководство пользователя и комплект крепежа.
- Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре; при грозе без громоотвода на объекте — отключать разъём питания.
- Не устанавливать рядом с радиаторами и обогревателями, не направлять объектив на солнце и яркие источники света — повреждает матрицу.
- Срок службы по паспорту — 5 лет.
Примеры
Периметр склада
ИК-подсветка до 60–70 м держит зону без прожекторов.
Въезд с плохим освещением
Исполнение WDZDL6v3 добавляет тёплую LED-подсветку и стробоскоп поверх ИК.
Частые вопросы
Чем WDZIR7 отличается от WDIR7 (без Z)?
Тем же объективом 2.7-13.5 мм и тем же корпусом, но объектив с мотор-зумом.
Какое питание нужно?
PoE 802.3af (класс 0) или 12В DC; потребление по паспорту — от 5.6 до 9.5 Вт по DC в зависимости от исполнения.
Нюансы и грабли
- IK08 (ударопрочность) не общая для всей серии: у WDIR7v2/WDZIR7v2/WDZIR7v3 корпус IP67+IK08, у WDZDL6v3 — только IP67 и корпус другого размера (215.8 мм вместо 234.33 мм в длину).
- Заводской IP-адрес 192.168.1.188 одинаков у всех камер серии — при первом подключении нескольких новых камер в одну сеть разводить IP по одной, иначе конфликт адресов.
- «Z» в названии не всегда значит моторизованный зум: у WDZIR7 это мотор-зум, а объектив WDZDL6v3 (тоже с Z) в тексте паспорта заявлен без пометки «мотор-зум» — сверять по факту в таблице ТТХ, а не по названию.
Документация
- TRASSIR (DSSL) — паспорт TR-D2223WDIR7v2
- TRASSIR (DSSL) — паспорт TR-D2223WDZIR7v2
- TRASSIR (DSSL) — паспорт TR-D2223WDZIR7v3
- TRASSIR (DSSL) — паспорт TR-D2223WDZDL6v3
