TR-D2224 — уличная IP-камера 2 Мп с моторизованным объективом 5-50 мм

Цилиндрическая уличная камера 2 Мп STARVIS с моторизованным теле-объективом 5-50 мм для дальнего наблюдения. ИК-подсветка до 70 м, металлический корпус IP67, IK08.

Уличная IP-камера TR-D2224 — 2 Мп, моторизованный теле-объектив 5-50 мм

Модели семейства

TR-D2224WDZIR7v2Моторизованный теле-объектив 5-50 мм, ИК-подсветка до 70 м.

Матрица	1/2.8" CMOS STARVIS 2Мп, FullHD(1920x1080)@25fps
Чувствительность	0.003Лк (F1.3)
ИК-подсветка	до 70 метров
Объектив	5 - 50 мм (мотор-зум); угол обзора 45˚-10˚ / 25˚-5˚
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 7.8Вт, PoE 9.1Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.33x77.5x73.4 мм, 635 / 830 г
Температура	-40°C … +60°C
Аналитика	Детектор людей, пересечение границы, обнаружение вторжения, праздношатание, подсчёт людей, детекция транспорта и лиц

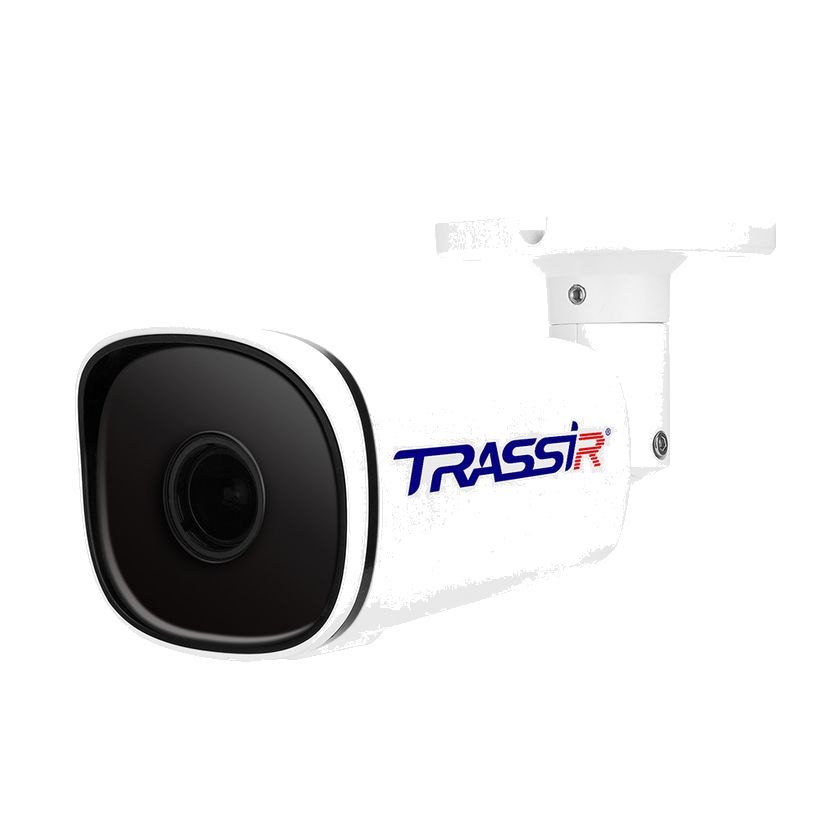

TR-D2224WDZIR7v3Обновлённая ревизия v3: другая чувствительность и более высокое потребление.

Матрица	1/2.8" CMOS 2Мп, 2MP(1920x1080)
Чувствительность	0.002Лк (F1.6)
ИК-подсветка	до 70 метров
Объектив	5 - 50 мм (мотор-зум); угол обзора 47˚-10˚±5˚ / 27˚-5˚±5˚
Видеоархив	MicroSD до 512Гб
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 9.6Вт, PoE 11.5Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.33 x 77.5 x 73.4 мм, 635 / 830 г
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

Как это работает и подключается

Питание: PoE (802.3af), класс 0, или 12В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
Объектив 5–50 мм с мотор-зумом.
Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, admin/admin.
Настройка IP-адреса — через Internet Explorer 8+, утилиту быстрой конфигурации DSSL или TRASSIR.

Монтаж

В комплекте — камера, руководство пользователя и комплект крепежа.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре; при грозе без громоотвода — отключать разъём питания.
Не устанавливать у радиаторов и обогревателей, не направлять объектив на солнце — повреждает матрицу.
Узкий угол обзора (45˚-10˚ или 47˚-10˚±5˚ по горизонтали) — камера для точки, а не для общего плана; для широкого захвата нужна другая модель серии, например TR-D2223.
Срок службы по паспорту — 5 лет.

Примеры

Дальний периметр, забор по границе участка

Теле-объектив 5-50 мм с моторизованным зумом даёт узкий угол обзора для просмотра на удалении, а не общий план.

Считывание номеров/лиц с расстояния

ИК-подсветка до 70 м работает вместе с узким полем зрения телеобъектива.

Частые вопросы

Чем TR-D2224 отличается от TR-D2223 при одинаковом разрешении?

Объективом: у TR-D2224 моторизованный теле-объектив 5-50 мм и узкий угол обзора (до 10˚ по горизонтали на длинном фокусе) — для наблюдения на удалении, а не общего плана.

Нюансы и грабли

У обеих версий (v2 и v3) узкий угол обзора на длинном фокусе (10˚ по горизонтали) — если на объекте ждут общий план участка, а не приближение к точке, ставят не туда.
Потребление по DC доходит до 9.6 Вт у v3 против 7.8 Вт у v2 — считать бюджет PoE-коммутатора с запасом на теле-объектив.
Заводской IP-адрес 192.168.1.188 общий для всех камер серии — при подключении нескольких новых камер разводить IP по одной.
