TR-D2251 — уличная IP-камера 5 Мп: FTC-цвет, ИК, LED, Wi-Fi

Компактная уличная камера 5 Мп в металлическом корпусе, один и тот же типоразмер под все варианты подсветки: полноцветная FTC, ИК до 40 м, LED, двойная ИК+LED и беспроводная Wi-Fi версия.

Уличная IP-камера TR-D2251 — 5 Мп, купольная/миниатюрная, разные варианты подсветки

Модели семейства

TR-D2251WDCFTC — полноцветная съёмка ночью, без ИК/LED-подсветки.

Матрица	1/2.7" CMOS 5Мп, 5MP(2880x1632)@25fps
Режим «День/Ночь»	FTC (Full Time Color)
Чувствительность	0.0015Лк (F1.0)
Объектив	2.8 / 4.0 мм; угол обзора 101˚/58˚ (2.8мм) или 87˚/46˚ (4.0мм)
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 1.8Вт, PoE 2.4Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	184.7 x 68 x 63 мм, 480 / 580 г
Температура	-40°C … +60°C
Аналитика	Детектор лиц, машин, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

TR-D2251WDCL4FTC + LED-подсветка (нейтральный белый) до 40 м.

Матрица	1/2.7" CMOS 5Мп, 5MP(2880x1632)@25fps
Режим «День/Ночь»	FTC (Full Time Color)
Чувствительность	0.0015Лк (F1.0), 0Лк при включённой LED-подсветке
LED-подсветка	до 40 метров, нейтральный белый
Объектив	2.8 / 4.0 мм; угол обзора 101˚/58˚ (2.8мм) или 87˚/46˚ (4.0мм)
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 3.5Вт, PoE 5.8Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	184.7 x 68 x 63 мм, 480 / 580 г
Аналитика	Детектор лиц, машин, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

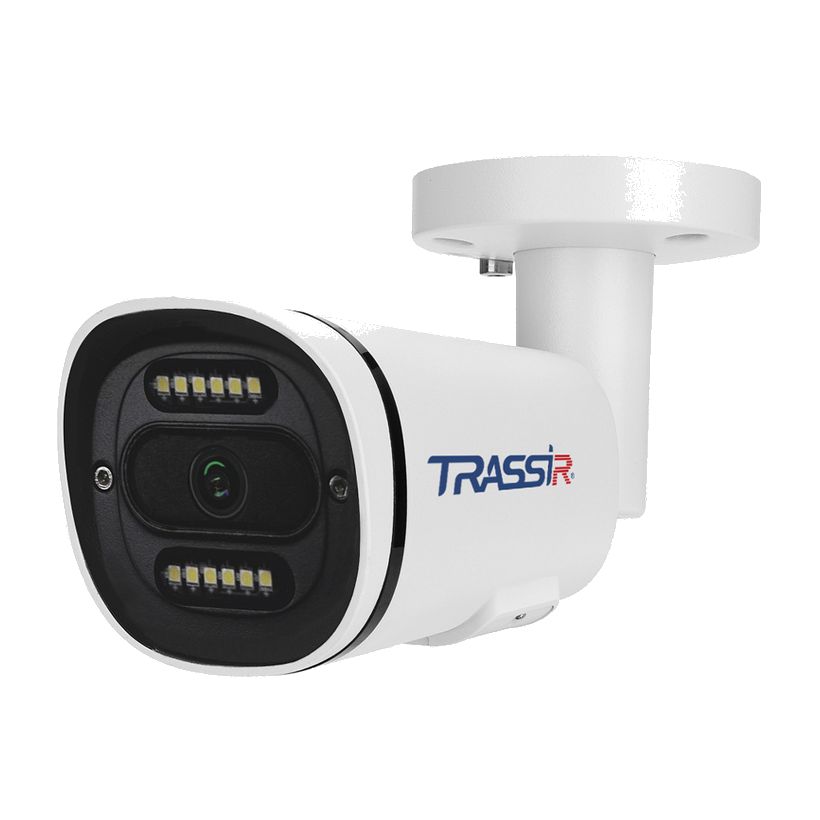

TR-D2251WDDL4v3Двойная подсветка ИК + LED (тёплый белый) до 40 м.

Матрица	1/1.8" CMOS 5Мп, 5MP(2592x1920)@25fps
Чувствительность	0Лк (F1.0)
ИК-подсветка	до 40 метров
LED-подсветка	до 40 метров, тёплый белый
Объектив	2.8 / 4.0 мм; угол обзора 108.1˚±5˚/53˚±5˚ (2.8мм) или 88.5˚±5˚/45.8˚±5˚ (4.0мм)
Видеоархив	MicroSD до 256Гб
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 4.7 Вт, PoE 10 Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	184.67 x 66.5 x 63.05 мм, 480 / 580 г
Аналитика	Детектор лиц, машин, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

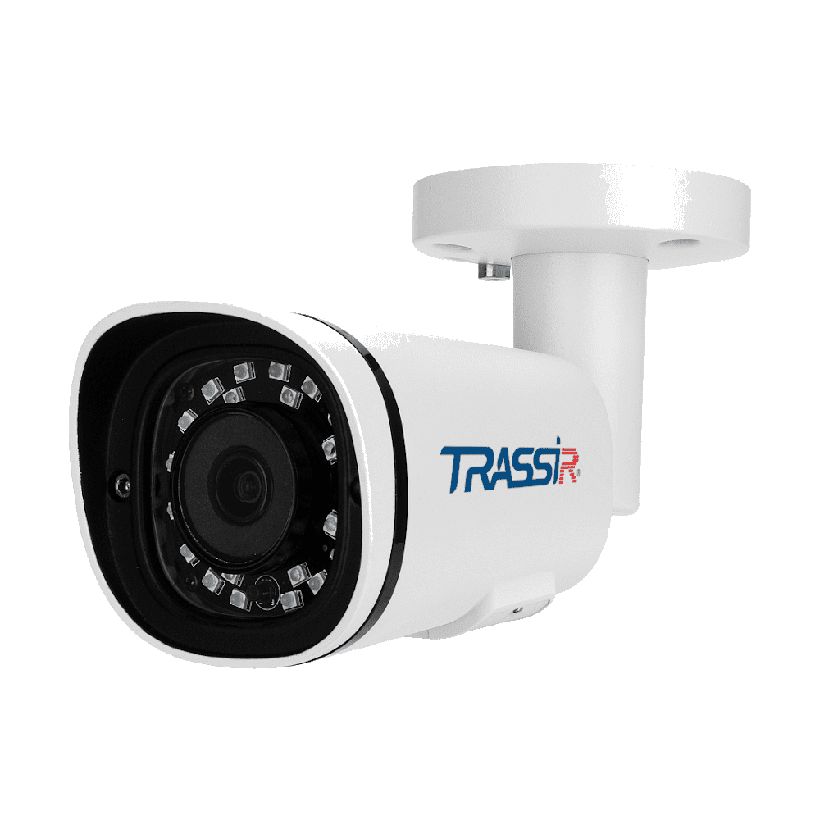

TR-D2251WDIR4v2Классическая ИК-подсветка до 40 м, три фокусных расстояния.

Матрица	1/2.8" CMOS STARVIS 5Мп, 5MP(2592x1920)
Чувствительность	0.003Лк (F1.8)
ИК-подсветка	до 40 метров
Объектив	1.9 / 2.8 / 3.6 мм; угол обзора от 104˚/75˚ (1.9мм) до 76˚/56˚ (3.6мм)
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 5.1Вт, PoE 6.5Вт
Корпус	металл, IP67 (без IK08), TVS 4000V
Габариты/вес	184.67x66.50x63.05 мм, 460 / 565 г
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

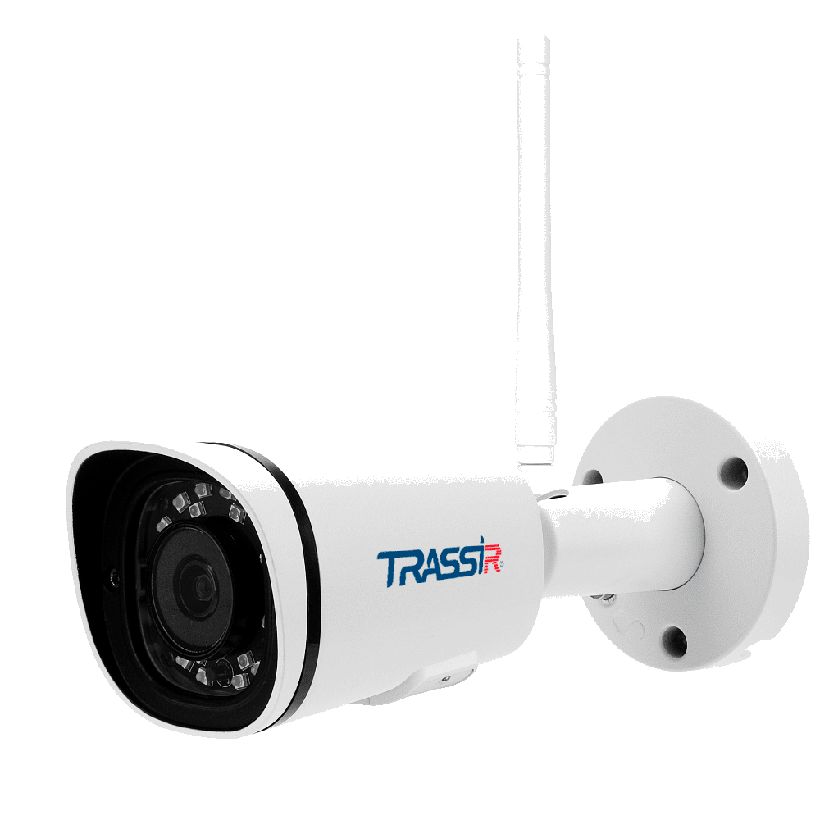

TR-D2251WDIR4Wv2Wi-Fi исполнение, ИК-подсветка до 40 м.

Матрица	1/2.8" CMOS STARVIS 5Мп, 5MP(2592x1920)
Чувствительность	0.003Лк (F1.8)
ИК-подсветка	до 40 метров
Wi-Fi	2.4 ГГц
Объектив	2.8 / 3.6 мм; угол обзора 91˚/66˚ (2.8мм) или 76˚/56˚ (3.6мм)
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 5.3Вт, PoE 6.5Вт
Корпус	металл, IP67 (без IK08), TVS 4000V
Габариты/вес	184.3 x 67.3 x 63.9 мм, 460 / 585 г
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

TR-D2251WDIR4v3Обновлённая ревизия v3, ИК-подсветка до 40 м, три фокусных расстояния.

Матрица	1/2.8" CMOS 5Мп, 5MP(2592x1920)
Чувствительность	0.003Лк, F2.6 (1.9мм) / F1.6 (2.8 и 3.6мм)
ИК-подсветка	до 40 метров
Объектив	1.9 / 2.8 / 3.6 мм; угол обзора от 110˚±5˚/80˚±5˚ (1.9мм) до 80˚±5˚/60˚±5˚ (3.6мм)
Видеоархив	MicroSD до 512Гб
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 3.2Вт, PoE 6.9Вт
Корпус	металл, IP67 (без IK08), TVS 4000V
Габариты/вес	184.7 x 66.5 x 63.05 мм, 460 / 565 г
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

Как это работает и подключается

Питание: PoE (802.3af), класс 0, или 12В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
Заводские сетевые настройки одинаковы для серии: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, admin/admin.
Настройка IP-адреса — через Internet Explorer 8+, утилиту быстрой конфигурации DSSL или TRASSIR.
WDIR4Wv2 дополнительно поддерживает Wi-Fi 2.4 ГГц — для передачи видео без кабеля, но питание камеры кабельное.

Монтаж

В комплекте — камера, руководство пользователя и комплект крепежа.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре; при грозе без громоотвода — отключать разъём питания.
Не устанавливать у радиаторов и обогревателей, не направлять объектив на солнце — повреждает матрицу.
Срок службы по паспорту — 5 лет.

Примеры

Фасад с приличным освещением

FTC-исполнение (WDC/WDCL4) снимает цвет ночью без ИК, по паспорту работает и в режиме Full Time Color.

Тёмный периметр без освещения

WDIR4/WDDL4 держат зону ИК- или ИК+LED-подсветкой до 40 м.

Место без проводки для Ethernet

WDIR4Wv2 — Wi-Fi 2.4 ГГц, питание всё равно по PoE или 12В DC.

Частые вопросы

Чем WDC отличается от WDIR4?

WDC снимает в режиме FTC (полноцветная съёмка круглые сутки) без ИК-подсветки, WDIR4 — обычная камера с ИК-подсветкой до 40 м, у обеих один типоразмер корпуса.

Можно ли поставить эту камеру без Ethernet-кабеля?

Только исполнение WDIR4Wv2 — у него есть Wi-Fi 2.4 ГГц для видео, но питание камере в любом случае нужно по кабелю (PoE или 12В DC).

Нюансы и грабли

IK08 не общий для линейки: у WDC/WDCL4/WDDL4v3 корпус IP67+IK08, у WDIR4v2/WDIR4Wv2/WDIR4v3 — только IP67 без ударопрочности IK08.
У WDIR4v2/WDIR4v3 разные углы обзора на одинаковых фокусных расстояниях (например 3.6мм: 76˚/56˚ у v2, 80˚±5˚/60˚±5˚ у v3) — не путать ревизии при расчёте зоны обзора.
Заводской IP-адрес 192.168.1.188 общий для всех камер серии — при подключении нескольких новых камер разводить IP по одной.
