TR-D2253 — уличная IP-камера 5 Мп: ИК, FTC-цвет, двойная подсветка

Цилиндрическая уличная камера 5 Мп в металлическом корпусе IP67, IK08. Объектив 2.7-13.5 мм ручной или моторизованный, ИК-подсветка до 70 м, у FTC- и DL-исполнений ещё цвет ночью и LED.

Уличная IP-камера TR-D2253 — 5 Мп, объектив 2.7-13.5 мм, ИК/LED/FTC-подсветка

Модели семейства

TR-D2253WDIR7v2Ручной варифокальный объектив, ИК-подсветка до 70 м.

Матрица	1/2.8" CMOS STARVIS 5Мп, 5MP(2592x1920)
Чувствительность	0.002Лк (F1.3)
ИК-подсветка	до 70 метров
Объектив	2.7 - 13.5 мм, ручная регулировка; угол обзора 93˚-29˚ / 69˚-22˚
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 7.5Вт, PoE 8.4Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.33x77.5x75.31 мм, 635 / 830 г
Температура	-40°C … +60°C

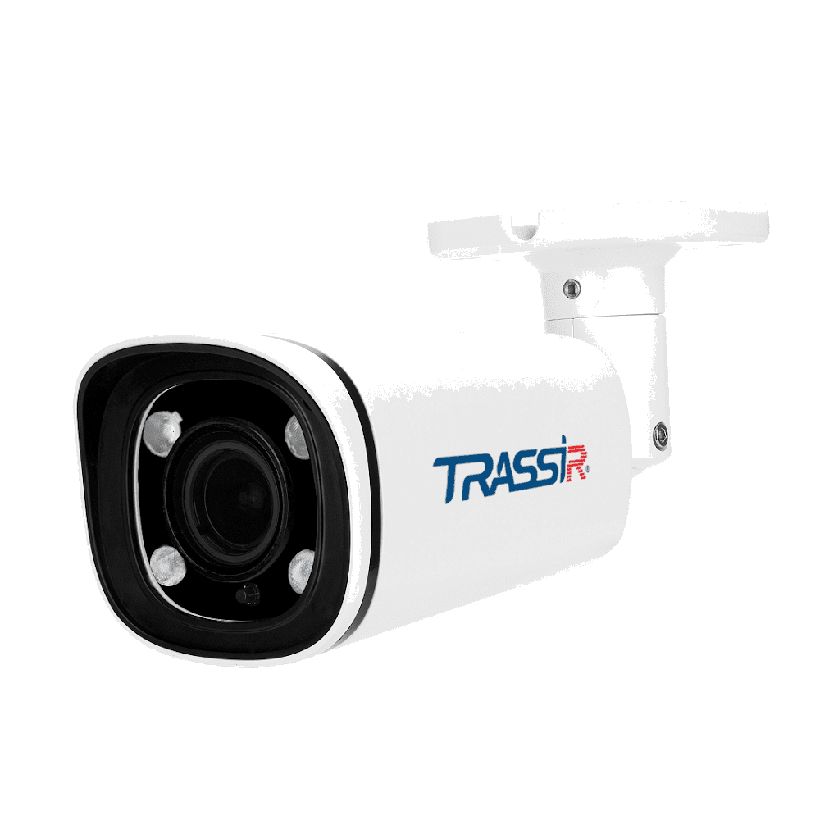

TR-D2253WDZIR7v2Тот же объектив и угол обзора, зум моторизованный (мотор-зум).

Матрица	1/2.8" CMOS STARVIS 5Мп, 5MP(2592x1920)
Чувствительность	0.002Лк (F1.3)
ИК-подсветка	до 70 метров
Объектив	2.7 - 13.5 мм (мотор-зум); угол обзора 93˚-29˚ / 69˚-22˚
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 8.3Вт, PoE 9.6Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.33x77.5x73.4 мм, 635 / 830 г

TR-D2253WDZCL7FTC (цвет ночью) + LED-подсветка до 70 м, моторизованный зум.

Матрица	1/2.7" CMOS 5Мп, 5MP(2880x1632)@25fps
Режим «День/Ночь»	FTC (Full Time Color)
Чувствительность	0.0015Лк (F1.0), 0Лк при включённой LED-подсветке
LED-подсветка	до 70 метров, тёплый белый
Объектив	2.7 - 13.5 мм (мотор-зум); угол обзора 103˚-33˚ / 56˚-19˚
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 7.4 Вт, PoE 8 Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.3 x 77.5 x 73.4 мм, 635 / 830 г

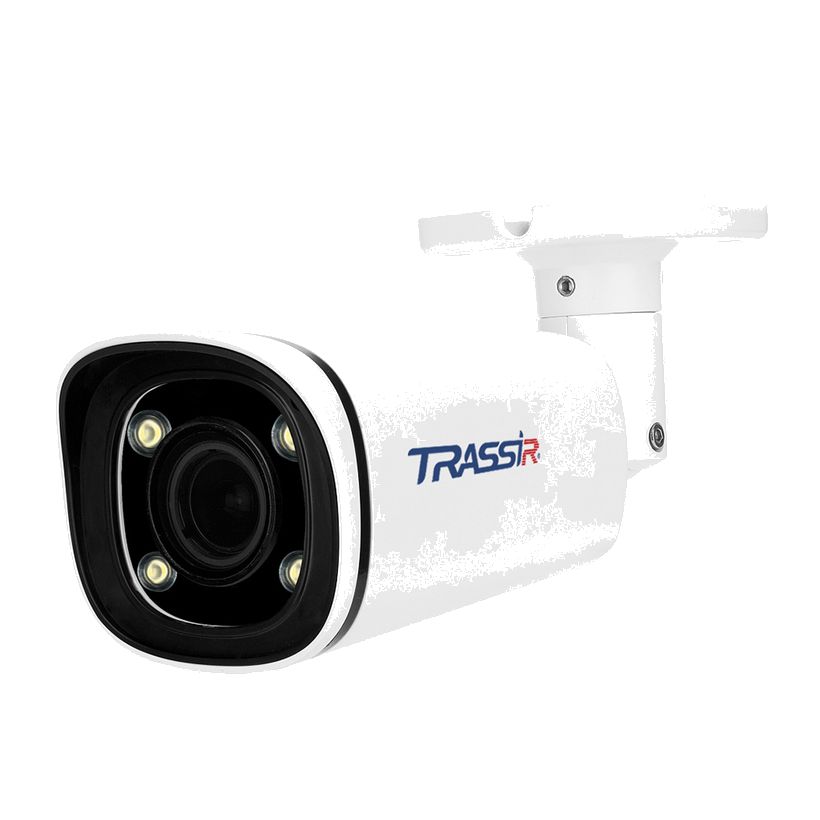

TR-D2253WDZDL7v3Двойная подсветка ИК + LED до 70 м, моторизованный зум.

Матрица	1/1.8" CMOS 5Мп, 5MP(2592x1920)
Чувствительность	0Лк (F1.0)
ИК-подсветка	до 70 метров
LED-подсветка	до 70 метров, тёплый белый
Объектив	2.7 - 13.5 мм (мотор-зум); угол обзора 101.8˚-49.1˚±5˚ / 54.1˚-28.8˚±5˚
Видеоархив	MicroSD до 256Гб
Питание	PoE (802.3af), класс 0, или 12V DC; потребление DC 8.1 Вт, PoE 13 Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.3 x 77.5 x 73.4 мм, 635 / 830 г

Как это работает и подключается

Питание: PoE (802.3af), класс 0, или 12В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
Заводские сетевые настройки одинаковы для серии: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, admin/admin.
Настройка IP-адреса — через Internet Explorer 8+, утилиту быстрой конфигурации DSSL или TRASSIR.
У WDZIR7v2, WDZCL7 и WDZDL7v3 объектив с моторизованным зумом (мотор-зум); у WDIR7v2 тот же диапазон 2.7-13.5 мм в паспорте указан без пометки «мотор-зум».

Монтаж

В комплекте — камера, руководство пользователя и комплект крепежа.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре; при грозе без громоотвода — отключать разъём питания.
Не устанавливать у радиаторов и обогревателей, не направлять объектив на солнце — может повредить матрицу.
Срок службы по паспорту — 5 лет.

Примеры

Периметр с дальней ИК-подсветкой

WDIR7/WDZIR7 держат зону ИК-подсветкой до 70 м на объективе 2.7-13.5 мм.

Въезд, где важен цвет в записи ночью

WDZCL7 снимает в режиме FTC и добавляет LED-подсветку до 70 м вместо ИК.

Максимальная детализация в темноте

WDZDL7v3 сочетает ИК и LED-подсветку одновременно, обе до 70 м.

Частые вопросы

Чем WDZIR7v2 отличается от WDIR7v2?

Тем же объективом 2.7-13.5 мм и тем же корпусом, но у WDZIR7v2 зум моторизованный (мотор-зум), а у WDIR7v2 — без этой пометки в паспорте.

Какая модель снимает цветное видео ночью?

WDZCL7 — режим FTC (Full Time Color) с LED-подсветкой до 70 м вместо обычной ИК-подсветки.

Нюансы и грабли

У WDZDL7v3 потребление по PoE до 13 Вт — заметно выше остальных исполнений серии (8-9.6 Вт), считать бюджет PoE-коммутатора отдельно под эту модель.
Заводской IP-адрес 192.168.1.188 одинаковый у всех четырёх исполнений этой карточки — при подключении нескольких новых камер сразу разводить IP по одной.
WDZCL7 в режиме FTC даёт цвет ночью только пока хватает LED-подсветки (до 70 м); за её пределами ждать цветной картинки не стоит.
