TR-D2254/2354 — уличная цилиндрическая IP-камера 5 Мп с моторизованным зумом

Цилиндрическая уличная камера 5 Мп в металлическом корпусе IP67/IK08 с мотор-зумом: короткий 2.7-13.5 мм или телефото 5-50 мм, ИК-подсветка до 70 или 90 м. Питание PoE(802.3af) или 12В DC.

Уличные варифокальные IP-камеры TRASSIR TR-D2253/2254/2354 — 5 Мп

Модели семейства

TR-D2253WDZIR7v3Широкоугольный мотор-зум 2.7-13.5 мм, ИК-подсветка до 70 м.

Матрица	1/2.8" CMOS 5Мп, 5MP(2592x1920)
Чувствительность	0.002Лк (F1.3)
ИК-подсветка	до 70 метров
Объектив	2.7 - 13.5 мм (мотор-зум); угол обзора 94˚-28˚±5˚ / 70˚-22˚±5˚
Питание	PoE (802.3af) или 12V DC; потребление DC 9.2Вт, PoE 12.2Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.3 x 77.5 x 75.3 мм, 635 / 830 г
Температура	-40°C … +60°C

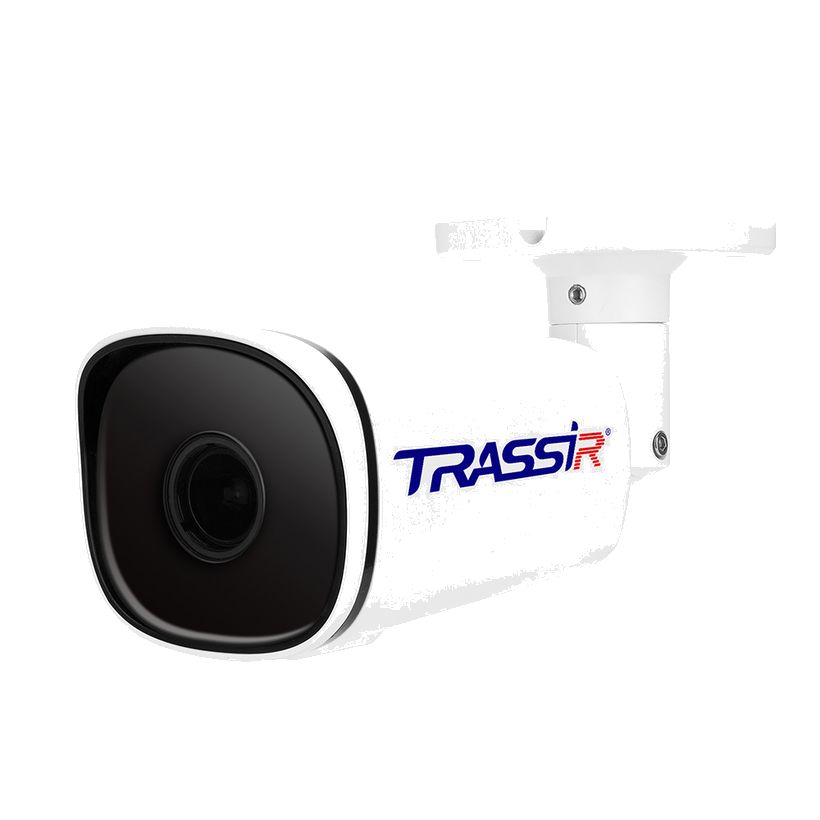

TR-D2254WDZIR7v3Телефото мотор-зум 5-50 мм, ИК-подсветка до 70 м.

Матрица	1/2.8" CMOS 5Мп, 5MP(2592x1920)
Чувствительность	0.002Лк (F1.6)
ИК-подсветка	до 70 метров
Объектив	5 - 50 мм (мотор-зум); угол обзора 44˚-8˚±5˚ / 32˚-6˚±5˚
Питание	PoE (802.3af) или 12V DC; потребление DC 9.3Вт, PoE 13.6Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.33 x 77.5 x 73.4 мм, 635 / 830 г
Температура	-40°C … +60°C

TR-D2354WDZIR9Телефото мотор-зум 5-50 мм, ИК-подсветка до 90 м — усиленная ИК-версия.

Матрица	1/2.7" CMOS 5Мп, 5MP(2592x1920)
Чувствительность	0.002Лк (F1.3)
ИК-подсветка	до 90 метров
Объектив	5 - 50 мм (мотор-зум); угол обзора 40˚-9˚±5˚ / 30˚-7˚±5˚
Питание	PoE (802.3af) или 12V DC; потребление DC 8.3Вт, PoE 9.0Вт
Корпус	металл, IP67, IK08, TVS 4000V
Габариты/вес	234.33 x 77.5 x 73.4 мм, 640 / 830 г
Температура	-50°C … +60°C (холодный старт -50°C)

Как это работает и подключается

Все три модели — цилиндрический металлический корпус с моторизованным зум-объективом (мотор-зум).
Режим День/Ночь — механический ИК-фильтр; Real WDR (120dB), 3D DNR, кодеки Н.265+/Н.265/H.264 — общие по паспортам.
Видеоархив на карту MicroSD (512Гб у 2253/2254, 256Гб у 2354), встроенный микрофон и линейный аудиовход/выход, тревожные входы/выходы 1/1.

Монтаж

Питание PoE(802.3af) или 12В DC; при коммутаторе без PoE — сетевой адаптер в разъём питания.
Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, admin/admin.
Паспорт запрещает установку у радиаторов/обогревателей и наведение объектива на солнце — может повредить матрицу.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре; при грозе без громоотвода — отключать разъём питания.

Примеры

Общий обзор въезда

TR-D2253WDZIR7v3 с широкоугольным мотор-зумом 2.7-13.5 мм даёт быстрый охват сцены и ИК до 70 м.

Дальний периметр

TR-D2254WDZIR7v3/TR-D2354WDZIR9 с телефото 5-50 мм держат узкий угол на удалении, ИК до 70 или 90 м.

Низкие зимние температуры

TR-D2354WDZIR9 по паспорту работает и холодно стартует при -50°C — для неотапливаемых объектов севернее.

Частые вопросы

Чем TR-D2254 отличается от TR-D2253?

Объективом: у TR-D2253WDZIR7v3 мотор-зум 2.7-13.5 мм (широкий угол), у TR-D2254WDZIR7v3 — 5-50 мм (телефото, узкий угол), по паспортам.

Какая модель светит дальше?

TR-D2354WDZIR9 — ИК-подсветка до 90 м против 70 м у TR-D2253/2254, при том же объективе 5-50 мм, что и у TR-D2254.

Нюансы и грабли

TR-D2354WDZIR9 выделяется не потреблением (у неё оно даже ниже — DC 8.3Вт/PoE 9.0Вт против 9.2-13.6Вт у 2253v3/2254v3), а рабочей температурой — единственная из трёх с диапазоном -50°C…+60°C и холодным стартом -50°C; у 2253v3/2254v3 нижняя граница -40°C.
У TR-D2254WDZIR7v3 угол обзора узкий (44°-8° по горизонтали на теле) — для общего плана телефото-версия не подходит, нужен TR-D2253WDZIR7v3 с широким углом.
Габариты по высоте у трёх моделей отличаются на десятые доли мм (75.3 у 2253 против 73.4 у 2254/2354) — при замене на объекте проверять посадочное место по паспорту конкретной модели.

Документация

TRASSIR (DSSL) — паспорт TR-D2253WDZIR7v3 (папка trassir-dssl-tr-d2253wdzir7v3-passport).
TRASSIR (DSSL) — паспорт TR-D2254WDZIR7v3
TRASSIR (DSSL) — паспорт TR-D2354WDZIR9 (папка trassir-dssl-tr-d2354wdzir9-passport).
