TR-D2B6 — уличная IP-камера с ИК-подсветкой

Уличная цилиндрическая IP-камера 2 Мп в металлическом корпусе IP67. Вариообъектив 2.7–13.5 мм, ИК-подсветка до 35–40 м, питание PoE 802.3af или 12 В DC.

Модели семейства

TR-D2B6v2Матрица 1/2.9" CMOS 2 Мп, FullHD 1920×1080@25 fps, объектив 2.7–13.5 мм (100°–28° / 55°–16°). ИК-подсветка до 35 м, Real WDR 105 дБ.

Чувствительность	0.003 Лк (F1.3)
Сжатие	H.265+ / H.265 / H.264+ / H.264, до 8 Мбит/с
Питание	PoE (802.3af) или 12 В DC
Потребление	DC 4.1 Вт / PoE 4.8 Вт
Корпус	металл, IP67, подавитель перенапряжения TVS 4000 В
Размеры / вес	243.6×92×86.4 мм, 560/695 г (нетто/брутто)
Температура	−40…+60 °C

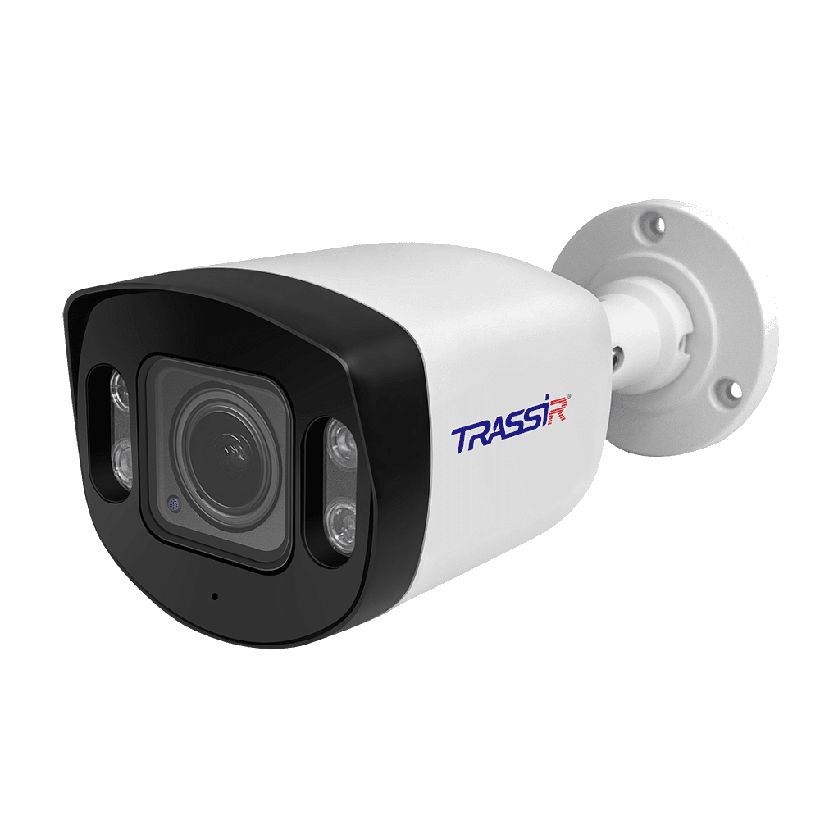

TR-D2B6v3Тот же сенсор и объектив, ИК-подсветка увеличена до 40 м, D-WDR 105 дБ, корпус компактнее, класс PoE 3.

Чувствительность	0.003 Лк (F1.3)
Сжатие	H.265+ / H.265 / H.264, до 8 Мбит/с
Питание	PoE (802.3af, класс 3) или 12 В DC
Потребление	DC 4.1 Вт / PoE 4.8 Вт
Корпус	металл, IP67, TVS 4000 В
Размеры / вес	180.8×80.9×73.2 мм, 600/700 г
Температура	−40…+60 °C

Как это работает и подключается

Вариообъектив 2.7–13.5 мм — угол обзора можно сузить под нужную дальность наблюдения без замены камеры.
Аппаратная аналитика (детектор людей, пересечения линии, контроль области) считается на самой камере.

Монтаж

Сетевые настройки по умолчанию: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, логин/пароль admin/admin.
При подключении через коммутатор без поддержки PoE — подключить к разъёму питания сетевой адаптер 12 В DC.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре, указанным в паспорте.

Примеры

Периметр здания

Металлический корпус IP67 и диапазон −40…+60 °C по паспорту допускают уличную установку без дополнительного кожуха.

Коммутатор без PoE

Паспорт предписывает в этом случае подать 12 В DC через отдельный адаптер на разъём питания камеры.

Частые вопросы

Какое питание у TR-D2B6?

PoE 802.3af или 12 В DC — обе схемы паспорт указывает как штатные.

На сколько метров бьёт ИК-подсветка?

До 35 м у TR-D2B6v2 и до 40 м у TR-D2B6v3, по паспортам.

Нюансы и грабли

Не направлять объектив на солнце или яркие объекты — паспорт предупреждает о повреждении матрицы.
В грозу — проверить наличие громоотвода или отключить разъём питания камеры.
v2 и v3 различаются корпусом (243.6×92×86.4 мм против 180.8×80.9×73.2 мм) и дальностью ИК (35 м против 40 м) — уточнять исполнение при заказе кронштейна и кожуха.
