TR-D2S1 — внутренняя купольная IP-камера с ИК-подсветкой

Купольная камера 2 Мп для помещений, пластиковый корпус Ø109.98×98.50 мм. Объектив 3.6 мм, ИК-подсветка до 20 м; есть версии с PoE и без PoE (noPoE, только 12 В DC).

Модели семейства

TR-D2S1v2Матрица 1/2.9" CMOS 2 Мп, FullHD 1920×1080@25 fps, объектив 3.6 мм (81°/44°). Real WDR 105 дБ, питание PoE или 12 В DC.

Чувствительность	0.005 Лк (F1.8)
ИК-подсветка	до 20 м
Сжатие	H.265+ / H.265 / H.264+ / H.264, до 8 Мбит/с
Питание	PoE (802.3af) или 12 В DC
Потребление	DC 2.3 Вт / PoE 2.4 Вт
Корпус	пластик, Ø109.98×98.50 мм, 205/300 г
Температура	−10…+50 °C

TR-D2S1v3Тот же корпус и оптика, D-WDR 105 дБ, класс PoE 3.

Чувствительность	0.005 Лк (F1.8)
ИК-подсветка	до 20 м
Сжатие	H.265+ / H.265 / H.264, до 8 Мбит/с
Питание	PoE (802.3af, класс 3) или 12 В DC
Потребление	DC 2.3 Вт / PoE 2.4 Вт
Корпус	пластик, Ø109.98×98.50 мм, 205/300 г
Температура	−10…+50 °C

TR-D2S1-noPoEv2Та же оптика и корпус, только 12 В DC, без поддержки PoE.

Чувствительность	0.005 Лк (F1.8)
ИК-подсветка	до 20 м
Питание	12 В DC (PoE не поддерживается)
Потребление	2.3 Вт
Корпус	пластик, Ø109.98×98.50 мм, 205/300 г
Температура	−10…+50 °C

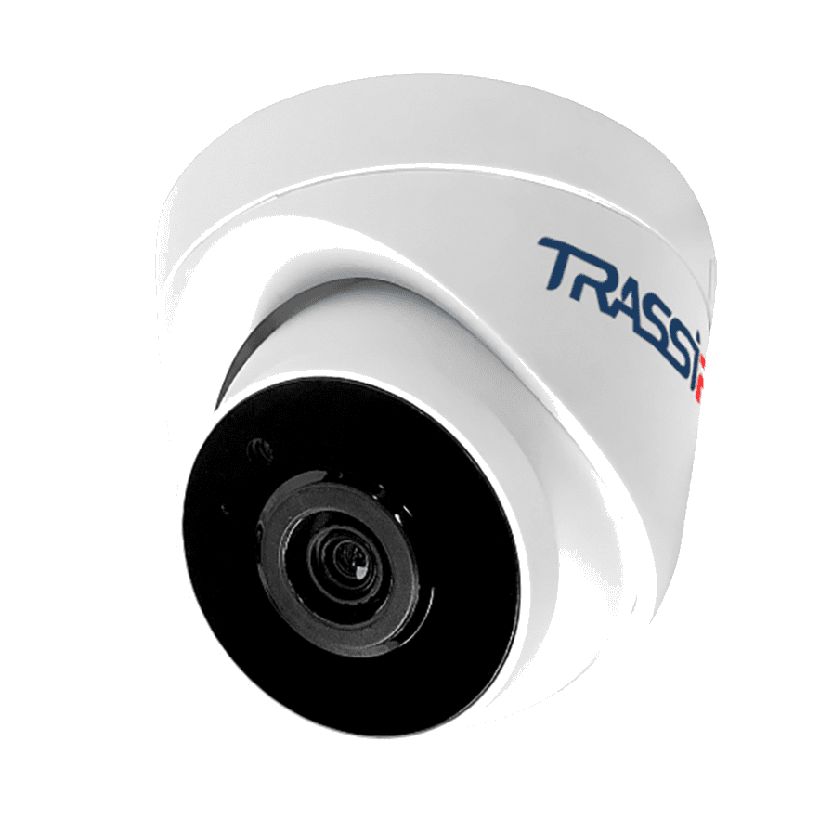

TR-D2S1-noPoEv3noPoE-исполнение с D-WDR, без поддержки PoE.

Питание	12 В DC (PoE не поддерживается)
Потребление	2.3 Вт
Корпус	пластик, Ø109.98×98.50 мм, 205/300 г

Как это работает и подключается

PoE-версии (v2/v3) принимают питание по кабелю Ethernet 802.3af или отдельно 12 В DC — можно выбрать схему под объект.
noPoE-версии работают только от 12 В DC — для них PoE-инжектор не потребуется, но и не сработает.

Монтаж

Сетевые настройки по умолчанию: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, логин/пароль admin/admin.
Для noPoE-исполнения питание подаётся только от адаптера 12 В DC — PoE-коммутатор камеру не запустит.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре, указанным в паспорте.

Примеры

Объект без PoE-коммутатора

Исполнение noPoE рассчитано на подачу 12 В DC от отдельного адаптера, без PoE-инжектора.

Офис или коридор

Пластиковый корпус и диапазон −10…+50 °C по паспорту — для помещений.

Частые вопросы

Чем noPoE отличается от обычной версии?

Только схемой питания: noPoE работает исключительно от 12 В DC, обычная версия поддерживает ещё и PoE 802.3af.

Можно ли ставить TR-D2S1 на улице?

Паспорт задаёт диапазон −10…+50 °C без класса IP — камера рассчитана на помещение.

Нюансы и грабли

Перед закупкой уточнять исполнение: PoE-версия и noPoE-версия несовместимы по схеме питания.
Не направлять объектив на солнце или яркие объекты — паспорт предупреждает о повреждении матрицы.
Корпус не имеет заявленного класса IP для улицы — рабочий диапазон паспорта −10…+50 °C, только для помещений.
