TR-D2S5 — уличная купольная IP-камера с ИК-подсветкой

Уличная купольная камера 2 Мп в металлическом корпусе IP66. Сменные объективы 2.8/3.6 мм, ИК-подсветка до 25 м; есть версии с PoE и без PoE (noPoE, только 12 В DC).

Модели семейства

TR-D2S5v2Матрица 1/2.9" CMOS 2 Мп, FullHD 1920×1080@25 fps, объективы 2.8/3.6 мм. Real WDR 105 дБ, питание PoE или 12 В DC.

Чувствительность	0.005 Лк (F1.8)
ИК-подсветка	до 25 м
Углы обзора	2.8 мм: 98°/53°; 3.6 мм: 81°/44°
Питание	PoE (802.3af) или 12 В DC
Потребление	DC 2.8 Вт / PoE 3.4 Вт
Корпус	металл, Ø106×73.5 мм, IP66, 335/430 г
Температура	−40…+60 °C

TR-D2S5v3Тот же корпус и оптика, D-WDR 105 дБ, класс PoE 3.

Чувствительность	0.005 Лк (F1.8)
ИК-подсветка	до 25 м
Питание	PoE (802.3af, класс 3) или 12 В DC
Потребление	DC 2.8 Вт / PoE 3.4 Вт
Корпус	металл, Ø106×73.5 мм, IP66, 335/430 г
Температура	−40…+60 °C

TR-D2S5-noPoEv2Та же оптика и корпус, только 12 В DC, без поддержки PoE.

ИК-подсветка	до 25 м
Питание	12 В DC (PoE не поддерживается)
Потребление	2.8 Вт
Корпус	металл, Ø106×73.5 мм, IP66, 315/410 г

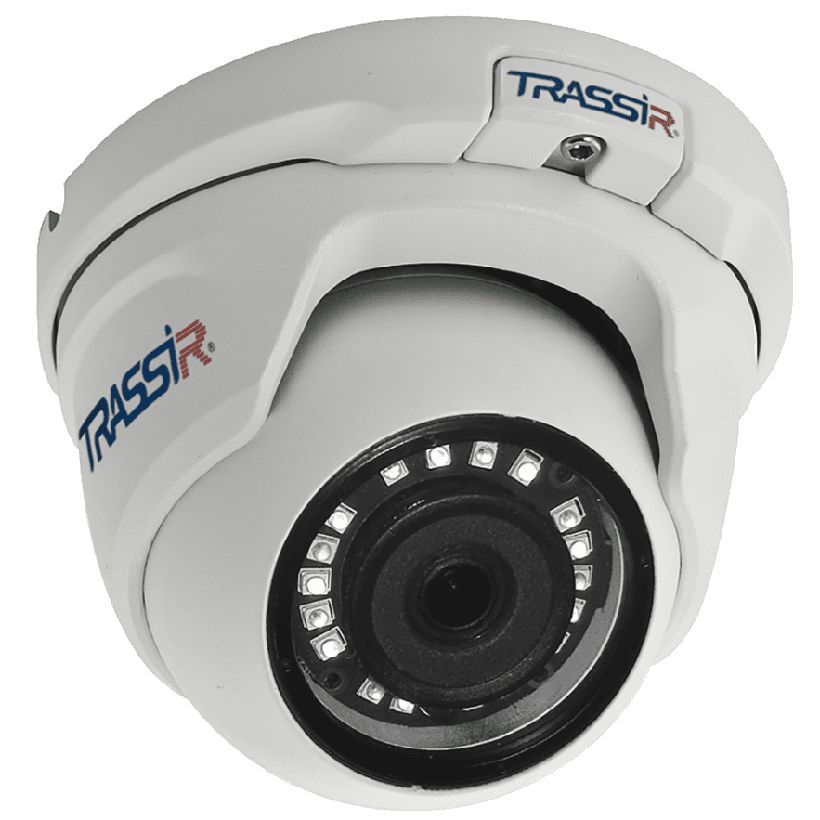

TR-D2S5-noPoEv3noPoE-исполнение с D-WDR, без поддержки PoE.

Питание	12 В DC (PoE не поддерживается)
Потребление	2.8 Вт
Корпус	металл, Ø106×73.5 мм, IP66, 335/430 г

Как это работает и подключается

PoE-версии (v2/v3) принимают питание по кабелю Ethernet 802.3af или отдельно 12 В DC.
noPoE-версии работают только от 12 В DC — PoE-инжектор им не подходит.

Монтаж

Сетевые настройки по умолчанию: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, HTTP-порт 80, логин/пароль admin/admin.
Для noPoE-исполнения питание подаётся только от адаптера 12 В DC — PoE-коммутатор камеру не запустит.
Блок питания подбирать строго по напряжению, току, полярности и рабочей температуре, указанным в паспорте.

Примеры

Фасад без PoE-инфраструктуры

Исполнение noPoE рассчитано на подачу 12 В DC от отдельного адаптера, без PoE-коммутатора.

Улица под козырьком

Металлический корпус IP66 и диапазон −40…+60 °C по паспорту допускают открытую уличную установку.

Частые вопросы

Чем noPoE отличается от обычной версии?

Только схемой питания: noPoE работает исключительно от 12 В DC, обычная версия поддерживает ещё и PoE 802.3af.

Какая дальность ИК-подсветки?

До 25 метров у всех исполнений TR-D2S5, по паспортам.

Нюансы и грабли

Перед закупкой уточнять исполнение: PoE-версия и noPoE-версия несовместимы по схеме питания.
Не направлять объектив на солнце или яркие объекты — паспорт предупреждает о повреждении матрицы.
В грозу — проверить наличие громоотвода или отключить разъём питания камеры.
