TR-D4121IR1 — уличные IP-камеры 2 Мп с ИК-подсветкой до 15 м

Компактные цилиндрические камеры 2 Мп в металлическом корпусе IP66: v6 — базовая версия, v7 — быстрый затвор, карта до 256 Гб и детектор машин.

Модели семейства

TR-D4121IR1v6Базовая версия: видеоархив до 128 Гб, без детектора автомобилей.

Матрица	1/2.7" CMOS 2 Мп, максимум 2MP (1920×1080)
Электронный затвор	1/2 ~ 1/1 000 c
Чувствительность	0,005 Лк (F1.8)
ИК-подсветка	до 15 м, механический ИК-фильтр
Объектив	2,8 мм (100°±5°/54°±5°) или 3,6 мм (82°±5°/44°±5°)
Питание	PoE 802.3af (класс 3) или 12 В DC; 2,5 Вт (DC) / 2,8 Вт (PoE)
Видеоархив	MicroSD до 128 Гб
Аналитика	Обнаружение человека, пересечение линий, контроль области

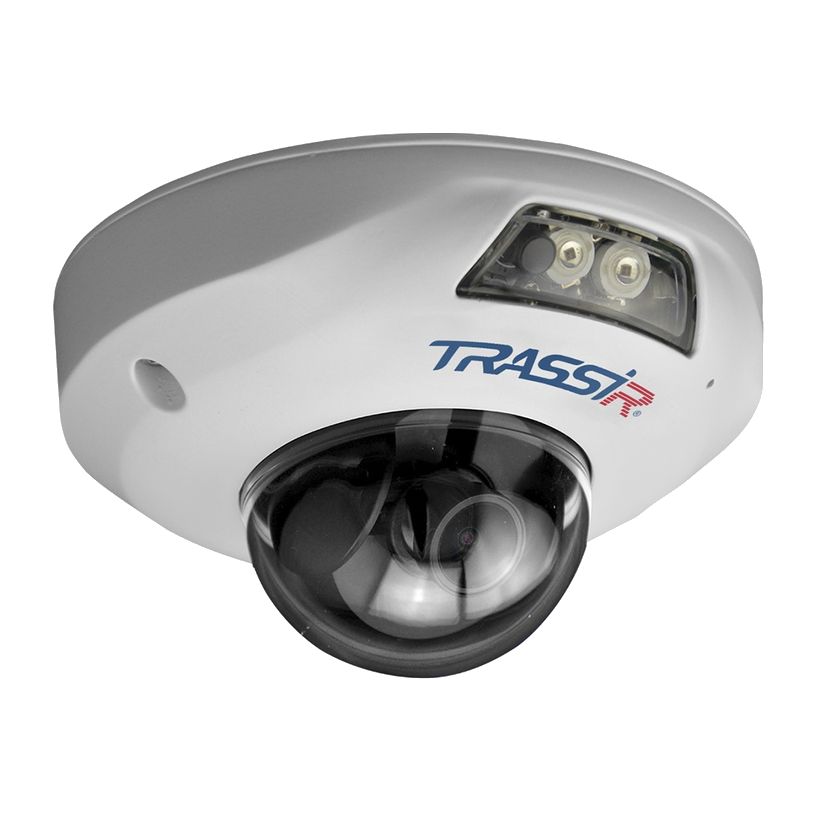

TR-D4121IR1v7Затвор до 1/50 000 c, карта до 256 Гб с горячей заменой, добавлен детектор машин.

Матрица	1/2.8" CMOS 2 Мп, максимум 2MP (1920×1080)
Электронный затвор	1/2 ~ 1/50 000 c
Чувствительность	0,005 Лк (F1.6)
ИК-подсветка	до 15 м, механический ИК-фильтр
Объектив	2,8 мм (110°±5°/60°±5°) или 3,6 мм (88°±5°/48°±5°)
Питание	PoE 802.3af (класс 3) или 12 В DC; 3,0 Вт (DC) / 3,6 Вт (PoE)
Видеоархив	MicroSD до 256 Гб с горячей заменой (HotSwap)
Аналитика	Детектор машин, людей, пересечение линий, контроль области

Как это работает и подключается

Питание — PoE 802.3af или 12 В DC; при подключении через коммутатор без PoE паспорт требует сетевой адаптер в разъём питания.
IP-адрес по умолчанию 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, admin/admin; меняется вручную через браузер, утилитой быстрой конфигурации с сайта dssl.ru или из ПО TRASSIR.
Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, NTP (у v7 добавлен Onvif).

Монтаж

Корпус металлический, Ø102,20×56,38 мм, вес нетто/брутто 310/400 г, IP66/IK10, рабочая температура -40…+60°C, подавитель перенапряжения TVS 4000 В — общие для обеих версий.
Блок питания должен соответствовать напряжению, току, полярности и рабочей температуре; при грозе — громоотвод или отключение разъёма питания (требование паспорта).
Не устанавливать камеру у радиаторов и обогревателей, не направлять объектив на солнце или яркие источники — паспорт указывает риск повреждения матрицы.
Карта MicroSD в комплект не входит, докупается отдельно.

Примеры

Компактный уличный периметр

TR-D4121IR1v6 — там, где достаточно базовой детекции людей и линии пересечения, без задачи считать машины.

Въезд/парковка

TR-D4121IR1v7 — та же камера с детектором автомобилей и более быстрым затвором для движущихся объектов.

Частые вопросы

Чем v7 отличается от v6 практически?

v7 — более быстрый затвор (до 1/50 000 c), карта до 256 Гб с горячей заменой и детектор машин; v6 — базовая версия с картой до 128 Гб, без детектора машин.

Нюансы и грабли

Электронный затвор и карта памяти различаются по версиям: v6 — 1/1 000 c и MicroSD до 128 Гб, v7 — 1/50 000 c и MicroSD до 256 Гб с горячей заменой.
Детектор автомобилей заявлен только у v7; в паспорте v6 его нет.
Чувствительность и углы обзора объектива у версий разные — сверять по паспорту конкретной партии.

Документация

TRASSIR (DSSL) — паспорт TR-D4121IR1v6
TRASSIR (DSSL) — паспорт TR-D4121IR1v7
