TR-D4221WDIR2 — миниатюрные вандалозащищённые IP-камеры 2 Мп с ИК-подсветкой до 20 м

Компактные купольные камеры 2 Мп в металлическом корпусе IP66/IK10: v2 — базовая версия с широкой аналитикой, v3 — быстрый затвор и карта до 512 Гб.

Модели семейства

TR-D4221WDIR2v2Один поток FullHD, широкий набор аналитики (детекция транспорта и лиц).

Матрица	1/2.8" CMOS STARVIS 2 Мп, FullHD (1920×1080)
Электронный затвор	1/2 ~ 1/1 000 c
Чувствительность	0,005 Лк (F1.8)
ИК-подсветка	до 20 м, механический ИК-фильтр
Объектив	2,8 мм (101°/55°) или 3,6 мм (85°/46°)
Питание	PoE 802.3af (класс 0) или 12 В DC (1 А); 3,4 Вт (DC) / 4,0 Вт (PoE)
Видеоархив	MicroSD до 128 Гб
Аналитика	Детектор людей, пересечение границы, вторжение, праздношатание, подсчёт людей, детекция транспорта и лиц

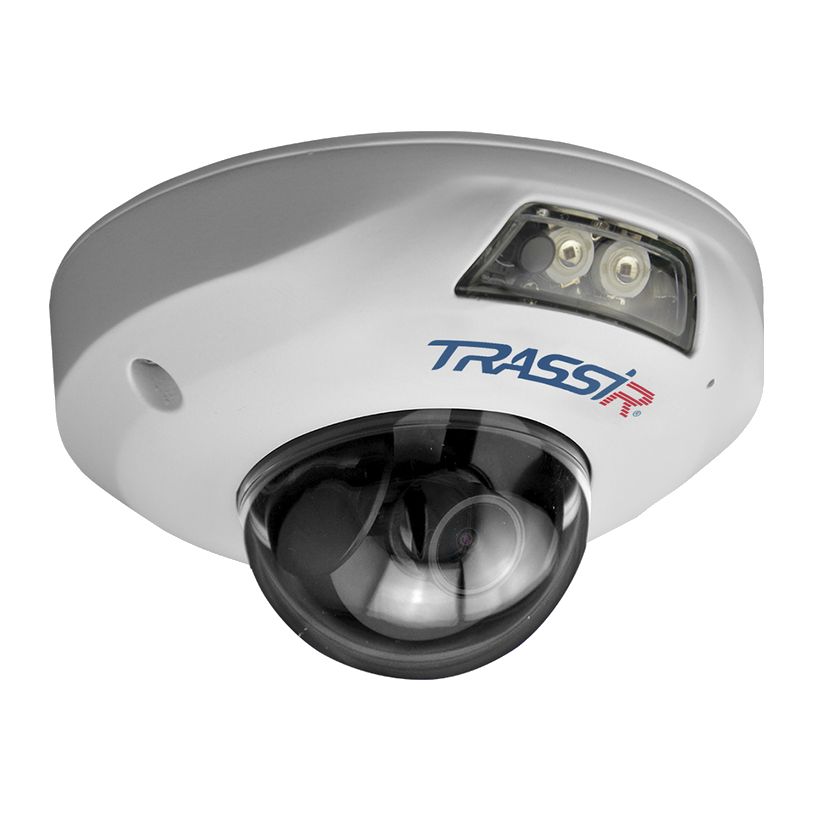

TR-D4221WDIR2v3Три потока, затвор до 1/50 000 c, карта до 512 Гб с горячей заменой.

Матрица	1/2.8" CMOS 2 Мп, максимум 2MP (1920×1080)
Электронный затвор	1/2 ~ 1/50 000 c
Чувствительность	0,003 Лк (F1.8)
ИК-подсветка	до 20 м, механический ИК-фильтр
Объектив	2,8 мм (109°±5°/60°±5°) или 3,6 мм (87°±5°/48°±5°)
Питание	PoE 802.3af (класс 3) или 12 В DC; 3,0 Вт (DC) / 4,3 Вт (PoE)
Видеоархив	MicroSD до 512 Гб с горячей заменой (HotSwap)
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

Как это работает и подключается

Питание — PoE 802.3af или 12 В DC; при подключении через коммутатор без PoE паспорт требует сетевой адаптер в разъём питания.
IP-адрес по умолчанию 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, admin/admin; меняется вручную через браузер, утилитой быстрой конфигурации с сайта dssl.ru или из ПО TRASSIR.
Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, NTP, Onvif.

Монтаж

Корпус металлический, Ø102,20×56,38 мм, вес нетто/брутто 310/400 г, IP66/IK10, рабочая температура -40…+60°C, подавитель перенапряжения TVS 4000 В — общие для обеих версий.
Блок питания должен соответствовать напряжению, току, полярности и рабочей температуре; при грозе — громоотвод или отключение разъёма питания (требование паспорта).
Не устанавливать камеру у радиаторов и обогревателей, не направлять объектив на солнце или яркие источники — паспорт указывает риск повреждения матрицы.
Карта MicroSD в комплект не входит, докупается отдельно.

Примеры

Подъезд/КПП с распознаванием транспорта

TR-D4221WDIR2v2 — заявленная детекция транспорта и лиц уже в базовой версии.

Объект с долгим локальным архивом

TR-D4221WDIR2v3 — карта до 512 Гб с горячей заменой и более быстрый затвор.

Частые вопросы

Какая версия для видеоаналитики транспорта?

Обе версии заявляют детекцию транспорта в разделе аналитики паспорта; v2 упоминает её явно строкой «Детекция транспорта», v3 — как «детектор автомобилей».

Нюансы и грабли

Класс PoE различается: v2 — класс 0, v3 — класс 3; учитывать при расчёте бюджета PoE-коммутатора.
Максимальный объём карты памяти разный: 128 Гб у v2 против 512 Гб (с горячей заменой) у v3.
У v2 в паспорте один поток (FullHD@25fps), у v3 — три потока (основной/дополнительный/третий).
