TR-D4B5 — уличная цилиндрическая IP-камера 4 Мп с фиксированным объективом
Уличная цилиндрическая 4 Мп камера в металле IP67, объектив 2.8/3.6 мм, ИК до 30 м. Версии v2 (12В DC/PoE и noPoE) и компактная v3 с потоками 50/60Гц.
Модели семейства
TR-D4B5-noPoE (v2)Версия без поддержки PoE, только 12В DC.
| Матрица/разрешение | 1/3" CMOS 4Мп; 4MP(2560x1440)@25fps |
| Объектив/угол | 3.6 мм; 77°/42° |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 30 метров |
| WDR/сжатие | D-WDR 105dB, 3D DNR; H.265+/H.265/H.264, до 8Mbps |
| Питание | только 12В DC; потребление 3.8Вт |
| Размеры/вес | 236.6x86x76.5 мм; 350/530 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C |

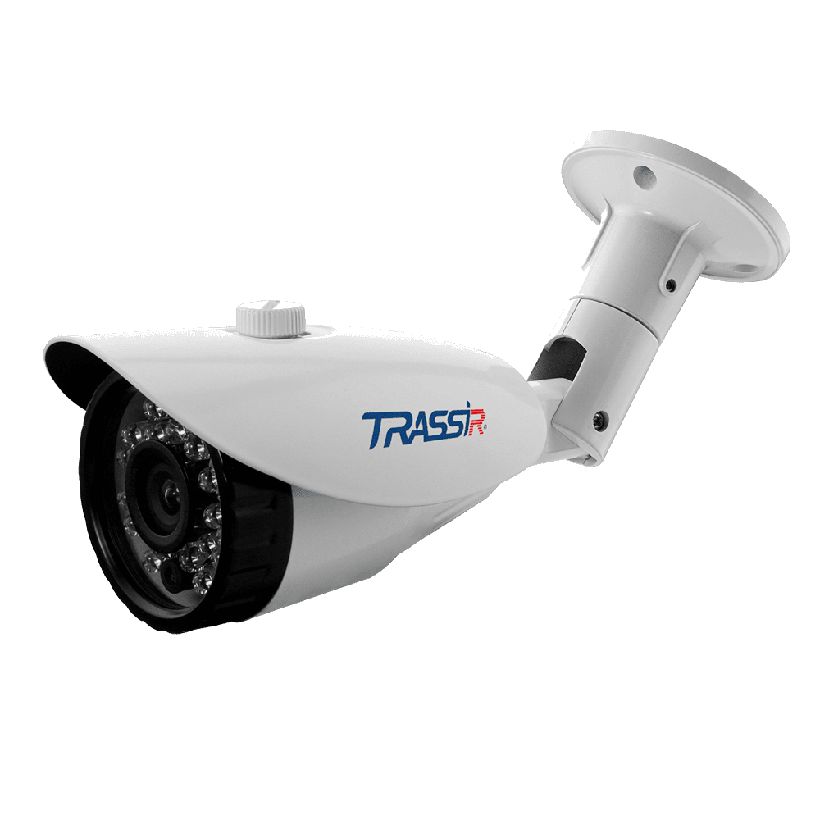

TR-D4B5v2Базовая версия с поддержкой PoE и 12В DC.
| Матрица/разрешение | 1/3" CMOS 4Мп; 4MP(2560x1440)@25fps |
| Объектив/угол | 2.8/3.6 мм; 94°/50° и 77°/42° |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 30 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 3.8Вт, PoE 4.5Вт |
| Размеры/вес | 236.6x86x76.5 мм; 350/530 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C |

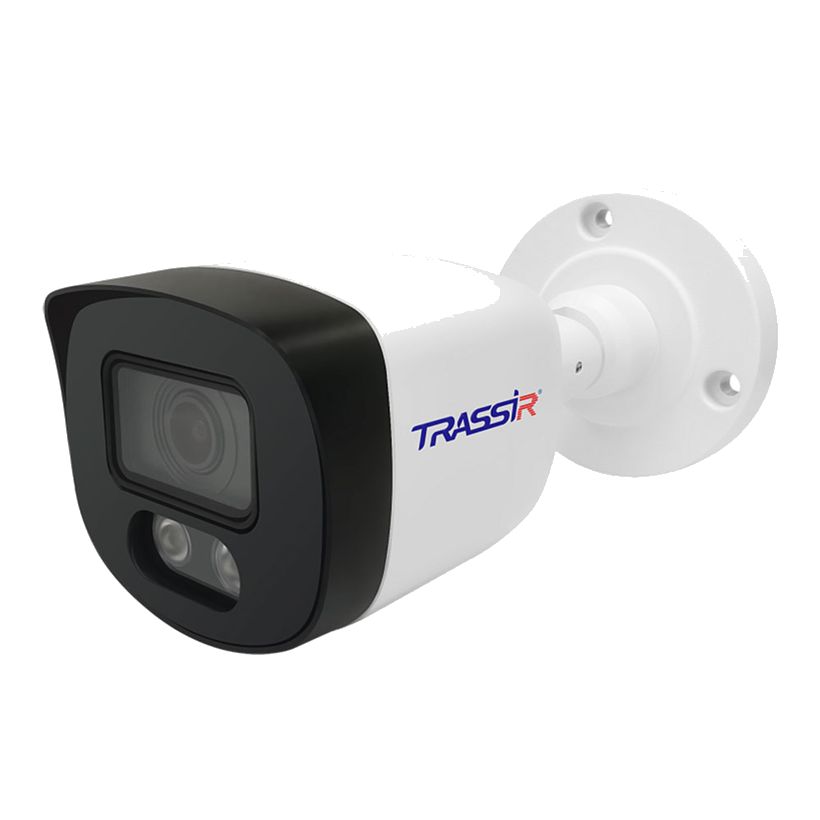

TR-D4B5v3Компактный корпус (152 мм вместо 236 мм), потоки под 50/60Гц, холодный старт -30°C.
| Матрица/разрешение | 1/3" CMOS 4Мп; 4MP(2560x1440); 50Гц 4/3/2MP@25fps, 60Гц 4/3/2MP@30fps |
| Объектив/угол | 2.8/3.6 мм; 94°±5°/50°±5° и 77°±5°/42°±5° |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 30 метров |
| Питание | PoE(802.3af) или 12В DC; потребление DC 4.0Вт, PoE 4.9Вт |
| Размеры/вес | 152.1x68.3x62.9 мм; 390/490 г |
| Защита | IP67; TVS 4000V; -40°C…+60°C; холодный старт -30°C |
Как это работает и подключается
- Все версии — цилиндрические камеры 4 Мп в металлическом корпусе с механическим ИК-фильтром (День/Ночь) и D-WDR 105dB.
- Аппаратная аналитика по паспорту: детектор людей, детектор пересечения линий, контроль области (вторжение/выход из зоны).
- Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, ONVIF.
Монтаж
- Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- noPoE и v2 без PoE-коммутатора требуют сетевого адаптера 12В DC на разъём питания; v2/v3 по PoE подключаются напрямую.
- Паспорт запрещает установку у радиаторов/обогревателей и направление объектива на солнце; при грозе — громоотвод или отключение питания.
Примеры
Объект с готовым PoE-коммутатором
TR-D4B5v2 или v3 питаются по PoE(802.3af) — отдельный блок питания не нужен.
Только 12В DC на линии
TR-D4B5-noPoE рассчитана исключительно на 12В DC — дешевле там, где PoE не разведён.
Замена на компактный корпус
TR-D4B5v3 короче на 84 мм при тех же креплениях объектива — учитывать при подборе кронштейна.
Частые вопросы
В чём разница v2 и v3?
v3 — компактный корпус 152.1x68.3x62.9 мм (вместо 236.6x86x76.5 мм у v2), поддержка потоков под 50/60Гц и холодный старт -30°C — по паспортам.
Можно ли запитать noPoE по PoE-коммутатору?
Нет, по паспорту TR-D4B5-noPoE поддерживает только 12В DC.
Нюансы и грабли
- TR-D4B5v3 короче и уже (152.1x68.3x62.9 мм) версий v2/noPoE (236.6x86x76.5 мм) — старый кронштейн под v2 может не подойти по посадочным местам.
- TR-D4B5-noPoE не запитывается по PoE вообще — на объекте с уже проложенным PoE-кабелем нужен отдельный 12В DC адаптер.
- У noPoE и v2 объектив по паспорту разный: у noPoE только фиксированный 3.6 мм, у v2 выбор 2.8 или 3.6 мм — угол обзора у одной и той же модели не универсален.
Документация
- TRASSIR (DSSL) — TR-D4B5-noPoE (v2), технический паспорт (папка trassir-tr-d4b5)
- TRASSIR (DSSL) — TR-D4B5v2, технический паспорт; (папка trassir-dssl-tr-d4b5v2-passport)
- TRASSIR (DSSL) — TR-D4B5v3, технический паспорт; (папка trassir-dssl-tr-d4b5v3-passport)
