TRASSIR · уличные IP-камеры

TR-D4B6 — уличная цилиндрическая IP-камера 4 Мп с вариофокальным объективом

Уличная цилиндрическая 4 Мп камера в металле IP67 с вариофокальным объективом 2.7-13.5 мм. ИК-подсветка до 35 м (v2) или до 40 м (v3, компактный корпус).

Уличные цилиндрические вариофокальные IP-камеры TRASSIR TR-D4B6

Модели семейства

TR-D4B6v2Базовая версия с вариофокальным объективом.

Матрица/разрешение	1/3" CMOS 4Мп; 4MP(2560x1440)@25fps
Объектив/угол	2.7-13.5 мм; 93°-28°/50°-16°
Чувствительность/ИК	0.003Лк (F1.3); ИК-подсветка до 35 метров
Питание	PoE(802.3af) или 12В DC; потребление DC 4.6Вт, PoE 6.2Вт
Размеры/вес	243.6x92x86.4 мм; 560/695 г
Защита	IP67; TVS 4000V; -40°C…+60°C

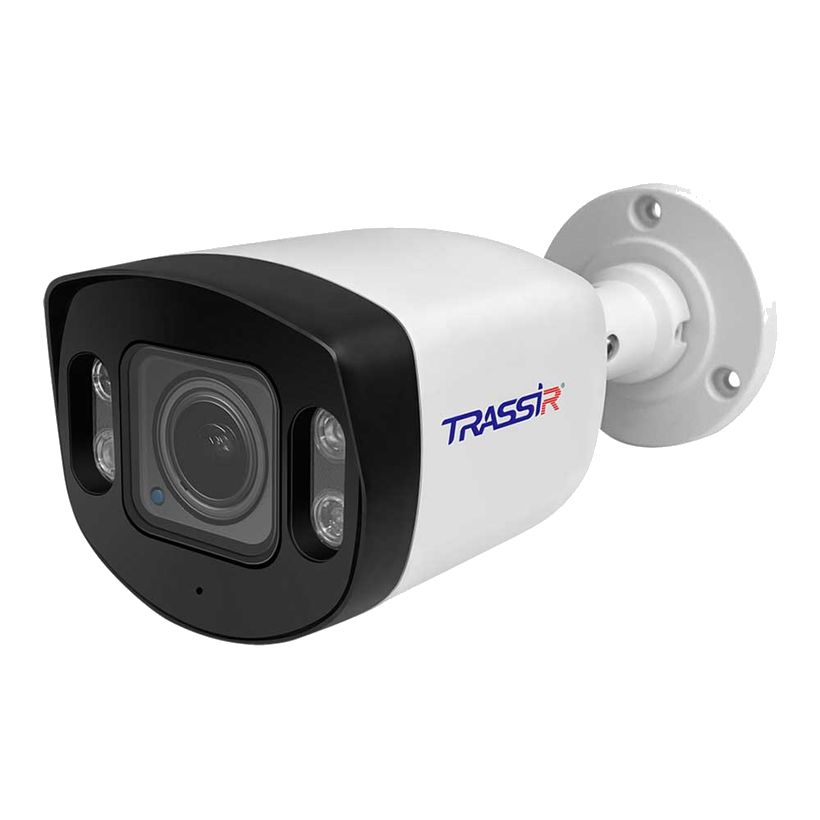

TR-D4B6v3Компактный корпус (180.8 мм вместо 243.6 мм), ИК-подсветка увеличена до 40 м, холодный старт -30°C.

Матрица/разрешение	1/3" CMOS 4Мп; 4MP(2560x1440); 50Гц 4/3/2MP@25fps, 60Гц 4/3/2MP@30fps
Объектив/угол	2.7-13.5 мм; 93°-28°±5°/50°-16°±5°
Чувствительность/ИК	0.003Лк (F1.3); ИК-подсветка до 40 метров
Питание	PoE(802.3af) или 12В DC; потребление DC 7.0Вт, PoE 8.0Вт
Размеры/вес	180.8x80.9x73.2 мм; 600/700 г
Защита	IP67; TVS 4000V; -40°C…+60°C; холодный старт -30°C

Как это работает и подключается

Обе версии — цилиндрические камеры 4 Мп с вариофокальным объективом 2.7-13.5 мм и механическим ИК-фильтром.
D-WDR 105dB, 3D DNR, H.265+/H.265/H.264, до 8Mbps — общие параметры по паспортам.
Аппаратная аналитика: детектор людей, детектор пересечения линий, контроль области.

Монтаж

Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
Питание PoE(802.3af) или 12В DC у обеих версий; без PoE-коммутатора нужен сетевой адаптер на разъём питания.
Паспорт запрещает установку у радиаторов/обогревателей и направление объектива на солнце.

Примеры

Нужен разный угол обзора на одной точке

Вариофокальный объектив 2.7-13.5 мм позволяет подобрать угол на месте монтажа без замены камеры.

Увеличенная дистанция ИК

TR-D4B6v3 светит ИК до 40 м против 35 м у v2 — при том же объективе.

Частые вопросы

В чём разница v2 и v3?

v3 — компактный корпус 180.8x80.9x73.2 мм (вместо 243.6x92x86.4 мм у v2), ИК-подсветка до 40 м вместо 35 м, выше энергопотребление и холодный старт -30°C — по паспортам.

Нюансы и грабли

TR-D4B6v3 короче и уже (180.8x80.9x73.2 мм) версии v2 (243.6x92x86.4 мм) — кронштейн под v2 может не подойти по посадочным местам.
Потребление у v3 заметно выше (DC 7.0Вт/PoE 8.0Вт против DC 4.6Вт/PoE 6.2Вт у v2) — учитывать при расчёте бюджета PoE-коммутатора.

Документация

TRASSIR (DSSL) — TR-D4B6v2, технический паспорт
TRASSIR (DSSL) — TR-D4B6v3, технический паспорт
