TR-D4S1 — внутренняя мини-купольная IP-камера 4 Мп с фиксированным объективом
Внутренняя мини-купольная 4 Мп камера в пластиковом корпусе с объективом 3.6 мм и ИК-подсветкой до 20 м. v3 добавляет поворот/наклон/вращение купола.
Модели семейства
TR-D4S1v2Базовая версия с фиксированным объективом.
| Матрица/разрешение | 1/3" CMOS 4Мп; 4MP(2560x1440)@25fps |
| Объектив/угол | 3.6 мм; 77°/42° |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 20 метров |
| Питание | PoE(802.3af, класс 0) или 12В DC; потребление DC 2.8Вт, PoE 3.4Вт |
| Размеры/вес | Ø110 x 93.2 мм; 205/300 г |
| Корпус/температура | Пластик; рабочая температура -10°C…+50°C |

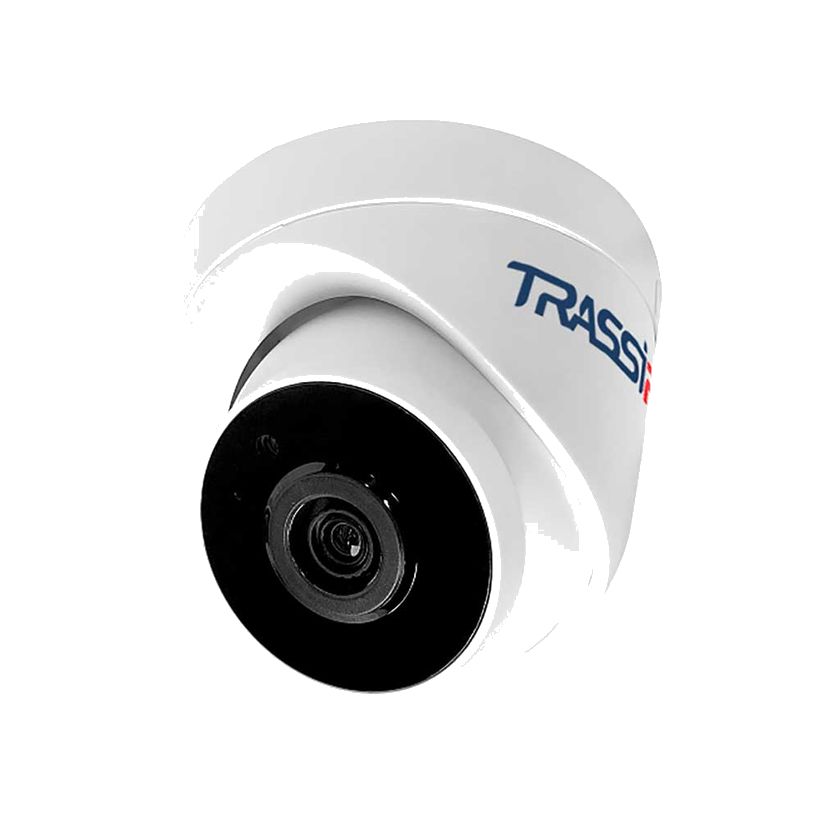

TR-D4S1v3Добавлена настройка осей (поворот/наклон/вращение), холодный старт -10°C.
| Матрица/разрешение | 1/3" CMOS 4Мп; 4MP(2560x1440); 50Гц 4/3/2MP@25fps, 60Гц 4/3/2MP@30fps |
| Объектив/угол | 3.6 мм; 81°±5°/44°±5° |
| Настройка осей | поворот 0-360°, наклон 0-80°, вращение 0-360° |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 20 метров |
| Питание | PoE(802.3af, класс 0) или 12В DC; потребление DC 3.2Вт, PoE 4.7Вт |
| Размеры/вес | Ø109.98 x 98.5 мм; 205/300 г |
| Корпус/температура | Пластик; -10°C…+50°C; холодный старт -10°C |
Как это работает и подключается
- Обе версии — внутренние мини-купольные камеры 4 Мп с фиксированным объективом 3.6 мм и механическим ИК-фильтром.
- D-WDR 105dB, 3D DNR, H.265+/H.265/H.264, до 8Mbps — общие параметры по паспортам.
- Аппаратная аналитика (детектор людей, пересечение линий, контроль области) заявлена в паспортах обеих версий; коридорный режим отдельной строкой указан только в таблице v2.
Монтаж
- Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- Питание PoE(802.3af, класс 0) или 12В DC у обеих версий.
- Паспорт запрещает установку у радиаторов/обогревателей и направление объектива на солнце.
Примеры
Офис, приёмная, коридор
Компактный внутренний мини-купол 4 Мп с фиксированным объективом 3.6 мм.
Нужен точный прицел купола
TR-D4S1v3 регулируется по трём осям (поворот/наклон/вращение).
Частые вопросы
В чём разница v2 и v3?
v3 добавляет настройку по осям (поворот 0-360°, наклон 0-80°, вращение 0-360°), немного другой угол обзора (81°/44° против 77°/42°) и холодный старт -10°C — по паспортам.
Нюансы и грабли
- Камера рассчитана на -10°C…+50°C — для улицы и неотапливаемых помещений серия не подходит по паспорту.
- В паспортах обеих версий класс IP-защиты не указан — только пластиковый корпус и рабочая температура.
Документация
- TRASSIR (DSSL) — TR-D4S1v2, технический паспорт
- TRASSIR (DSSL) — TR-D4S1v3, технический паспорт
