TRASSIR · внутренние IP-камеры
TR-D7121IR1 — внутренняя компактная IP-камера 2 Мп, проводная и Wi-Fi версии
Внутренняя компактная 2 Мп IP-камера: проводные v6/v7 с PIR-датчиком и объективом 1,9/2,8/3,6 мм на выбор, Wi-Fi исполнение Wv3 с объективом 2,8 мм и программным детектором движения.
Модели семейства
TR-D7121IR1v6Единственное исполнение по паспорту.
| Матрица/разрешение | 1/2.7" CMOS 2Мп; 2MP(1920x1080); 50Гц 2MP/960p/720p@25fps, 60Гц @30fps |
| Объектив | 1.9 / 2.8 / 3.6 мм (в паспорте углы обзора приведены как 1.8мм: 113°±5°/61°±5°; 2.8мм: 100°±5°/54°±5°; 3.6мм: 82°±5°/44°±5°) |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 10 метров |
| Питание | PoE(802.3af, класс 3) или 12В DC; потребление DC 1.7Вт, PoE 2Вт |
| Размеры/вес | 60 x 99 x 32.8 мм; 95/220 г |
| Корпус/температура | Пластик; рабочая температура -10°C…+50°C |
| Датчики/аудио | PIR-датчик движения; встроенные микрофон и динамик (двусторонний аудиоканал) |
| Архив | MicroSD до 128Гб |

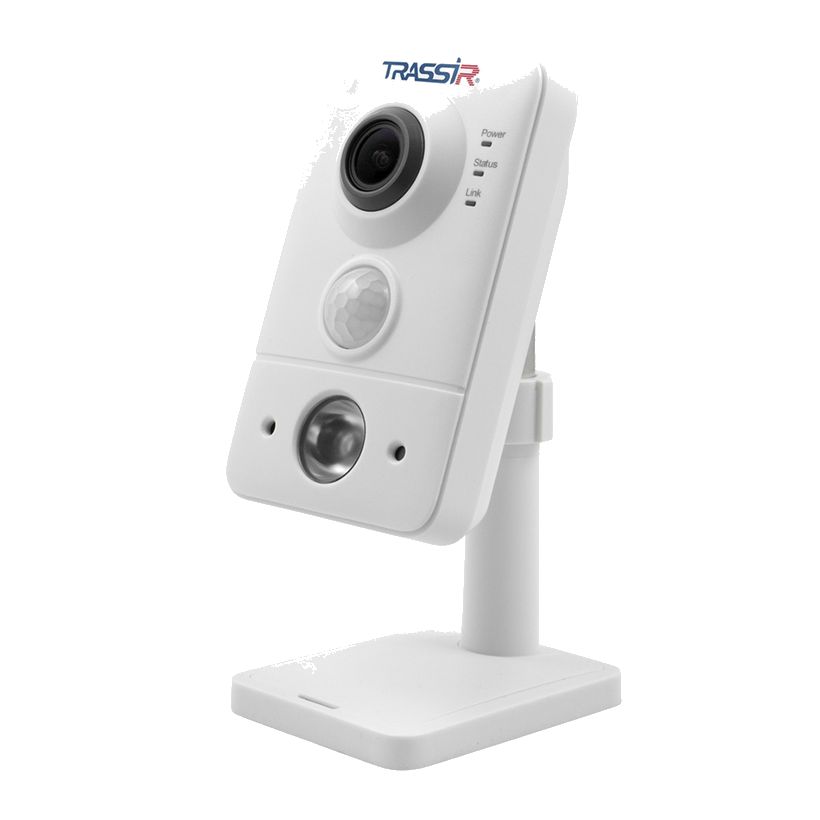

TR-D7121IR1v7Обновлённое проводное исполнение: матрица 1/2.8", чувствительность F1.6, MicroSD до 256 Гб с HotSwap; угол обзора у тех же трёх объективов шире, чем у v6.
| Матрица/разрешение | 1/2.8" CMOS 2Мп; 2MP(1920x1080); 50Гц 2MP/960P/720P@25fps, 60Гц @30fps |
| Объектив/углы обзора | 1,9/2,8/3,6 мм: 1,9мм 139°±5°/74°±5°; 2,8мм 110°±5°/60°±5°; 3,6мм 88°±5°/48°±5° |
| Чувствительность/ИК | 0,005 Лк (F1.6); ИК-подсветка до 10 метров; электронный затвор 1/2~1/50 000 c |
| Питание | PoE (802.3af, класс 3) или 12В DC; потребление DC 2,0 Вт, PoE 2,9 Вт |
| Размеры/вес | 129 x 99 x 60 мм в общей таблице паспорта (на чертеже там же — 60/99/32,8/26 мм, как у v6); 95/220 г |
| Корпус/температура | Пластик; рабочая температура -10°C…+50°C |
| Датчики/аудио | PIR-датчик движения; встроенные микрофон и динамик |
| Архив | MicroSD до 256 Гб с поддержкой HotSwap |

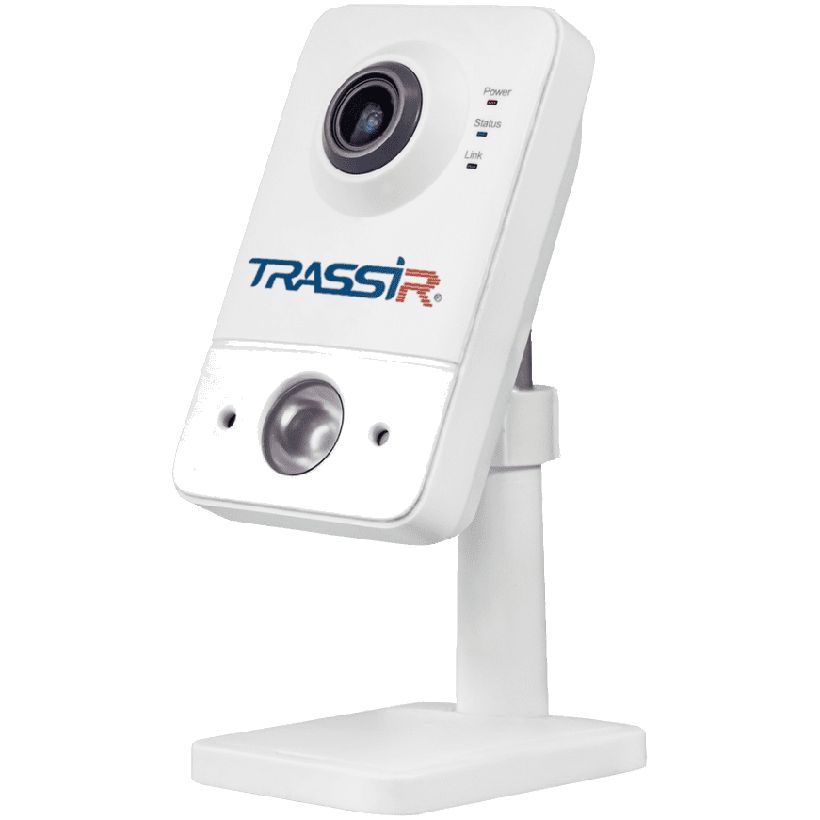

TR-D7121IR1Wv3Wi-Fi исполнение: один объектив 2,8 мм, программный (не аппаратный PIR) датчик движения, поддержка доп. потока, питание только 12В DC.
| Матрица/разрешение | 1/2.7" CMOS 2Мп; FullHD(1920x1080); осн. поток 50Гц 2MP/960p/720p@25fps, 60Гц@30fps; доп. поток 50Гц D1/VGA/HVGA@25fps, 60Гц@30fps |
| Объектив/угол обзора | 2,8 мм; 100°±5°/54°±5° |
| Чувствительность/ИК | 0,005 Лк (F1.8); ИК-подсветка до 10 метров; электронный затвор 1/2~1/1 000 c |
| Питание | 12В DC; максимальное потребление 2,4 Вт |
| Связь | Wi-Fi 2,4 ГГц и Ethernet (RJ45); подключение через приложение TRASSIR, пароль точки доступа камеры 12345678 |
| Размеры/вес | 60 x 32,8 x 99 мм; 85/280 г |
| Корпус/температура | Пластик; рабочая температура -10°C…+50°C |
| Датчики/аудио | Программный датчик движения (без аппаратного PIR); встроенные микрофон и динамик |
| Архив | MicroSD до 128Гб |
Как это работает и подключается
- Внутренняя камера с тремя вариантами фиксированного объектива (1.9/2.8/3.6 мм) и механическим ИК-фильтром (День/Ночь) — v6 и v7; Wv3 — один объектив 2,8 мм.
- Real WDR 120dB, 3D DNR, до 8Mbps — по паспорту всех исполнений; кодеки H.265+/H.265/H.264+/H.264 у v6 и Wv3, у v7 без H.264+ (Н.265+/Н.265/H.264).
- Аппаратная аналитика: обнаружение человека, пересечение линий, контроль области (вторжение/выход из зоны) — у всех исполнений; у v7 паспорт дополнительно указывает детектор машин. У v6/v7 есть отдельный аппаратный PIR-датчик движения, у Wv3 — программный датчик движения.
- Wv3: первое подключение — через мобильное приложение TRASSIR (Настройки > Добавить камеру > TRASSIR), пароль точки доступа камеры 12345678.
Монтаж
- Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- Питание PoE(802.3af, класс 3) или 12В DC — у v6/v7; Wv3 — только 12В DC (плюс Wi-Fi 2,4 ГГц или Ethernet для сети).
- Паспорт запрещает установку у радиаторов/обогревателей и направление объектива на солнце.
- Карта памяти в комплект не входит: MicroSD до 128Гб у v6 и Wv3, до 256 Гб с HotSwap у v7.
Примеры
Прихожая, тамбур, небольшой офис
Компактный корпус 60x99x32.8 мм и PIR-датчик движения для локальной детекции присутствия без нагрузки на видеоаналитику.
Домофон/переговорное устройство
Встроенные микрофон и динамик дают двусторонний аудиоканал без выносных колонок.
Точка без проводки Ethernet
Wv3 работает по Wi-Fi 2,4 ГГц — подходит там, где тянуть кабель до места монтажа неудобно.
Частые вопросы
Какая дальность ИК-подсветки?
До 10 метров у всех трёх исполнений — по паспорту, это компактная камера для помещений, а не для протяжённых коридоров.
Есть ли отдельный датчик движения, кроме видеоаналитики?
У v6 и v7 — да, аппаратный PIR-датчик. У Wv3 датчик движения программный, отдельного аппаратного PIR-сенсора паспорт не указывает.
Можно поставить Wv3 без Ethernet-кабеля?
Да, у Wv3 есть Wi-Fi 2,4 ГГц, подключение настраивается через приложение TRASSIR; но по PoE она не питается — нужен адаптер 12В DC.
Нюансы и грабли
- Камера рассчитана на -10°C…+50°C и класс IP в паспорте не указан — для улицы и неотапливаемых помещений не подходит (все три исполнения).
- В таблице паспорта v6 объектив указан как 1.9/2.8/3.6 мм, а углы обзора расписаны для 1.8/2.8/3.6 мм — при подборе угла на объекте стоит свериться с реальным объективом на образце, паспорт здесь не даёт однозначного соответствия.
- v7 — не тот же объектив, что у v6: при одинаковых фокусных расстояниях (1,9/2,8/3,6 мм) углы обзора в паспорте v7 шире (например, 2,8 мм — 110°±5° против 100°±5° у v6), а чувствительность и электронный затвор другие (F1.6, 1/50 000 c против F1.8, 1/1 000 c) — не взаимозаменяемы по паспортным ТТХ.
- Wv3 — не то же исполнение, что v6/v7: датчик движения программный, а не аппаратный PIR; объектив только один (2,8 мм); питание строго 12В DC, PoE не поддерживается.
- У v7 в общей таблице паспорта габариты устройства указаны как 129 x 99 x 60 мм при том же весе 95/220 г, что и у v6 (60 x 99 x 32.8 мм) — а на чертеже размеров в конце того же паспорта повторяются размеры корпуса 60/99/32,8/26 мм, как у v6. Похоже на неточность в таблице паспорта v7 — при подборе бокса/крепления ориентироваться на чертёж, а не на строку «Размеры» общей таблицы.
Документация
- TRASSIR (DSSL) — TR-D7121IR1v6, технический паспорт (папка trassir-tr-d7121ir1)
- TRASSIR (DSSL) — TR-D7121IR1v7, технический паспорт
- TRASSIR (DSSL) — TR-D7121IR1Wv3, технический паспорт
