TR-D8121 — линейка уличных IP-камер 2 Мп: цветная ночная съёмка, ИК, двойная подсветка
Линейка уличных 2 Мп камер в компактном металлическом корпусе Ø93 мм: полноцветная ночная съёмка (CL2), ИК до 30 м (IR3v7), двойная ИК+LED подсветка (DL2v7) и компактная Wi-Fi версия IR2Wv3.
Модели семейства
TR-D8121CL2FTC-камера полноцветной ночной съёмки с LED-подсветкой и стробоскопом.
| Матрица/разрешение | 1/2.8" CMOS 2Мп; FullHD(1920x1080)@25fps |
| Объектив | 2.8 / 4.0 мм; 2.8мм 105°/54°; 4мм 81°/44°; поворот 0°-360°, наклон 0°-110°, вращение 0°-360° |
| Чувствительность/подсветка | 0.0015Лк (F1.0) / 0Лк (LED вкл.); LED-подсветка (нейтральный белый) до 25 метров, стробоскоп |
| Питание | PoE(802.3af, класс 0) или 12В DC; DC 3.5Вт, PoE 3.36Вт |
| Размеры/вес | Ø93 x 92.2 мм; 400/490 г |
| Корпус/защита | Металл; IP66; TVS 4000В; -40°C…+60°C |
| Аудио/архив | встроенный микрофон; MicroSD до 128Гб |

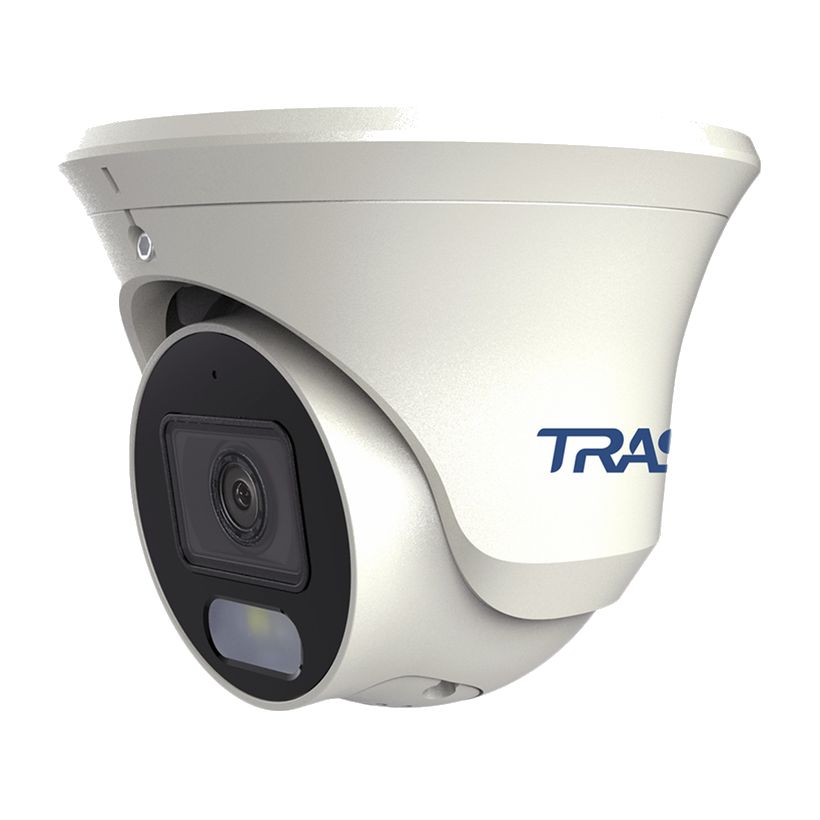

TR-D8121DL2v7Двойная интеллектуальная подсветка — ИК и LED одновременно; корпус крупнее остальных.
| Матрица/разрешение | 1/2.9" CMOS 2Мп; 2MP(1920x1080); 50Гц 2MP/960P/720P@25fps, 60Гц @30fps |
| Объектив | 2.8 / 3.6 мм; 2.8мм 102.5°/55°; 3.6мм 85.5°/44°; поворот 0°-360°, наклон 0°-90°, вращение 0°-360° |
| Чувствительность/подсветка | 0.005Лк (F1.6); ИК-подсветка до 30 метров, LED-подсветка (тёплый белый) до 30 метров, стробоскоп |
| Питание | PoE(802.3af, класс 0) или 12В DC; DC 4.7Вт, PoE 5.3Вт |
| Размеры/вес | Ø103.5 x 82.4 мм; 370/450 г |
| Корпус/защита | Металл; IP67; TVS 6000В; -40°C…+60°C |
| Аудио/архив | встроенный микрофон, аудиовход/аудиовыход; MicroSD до 512Гб |

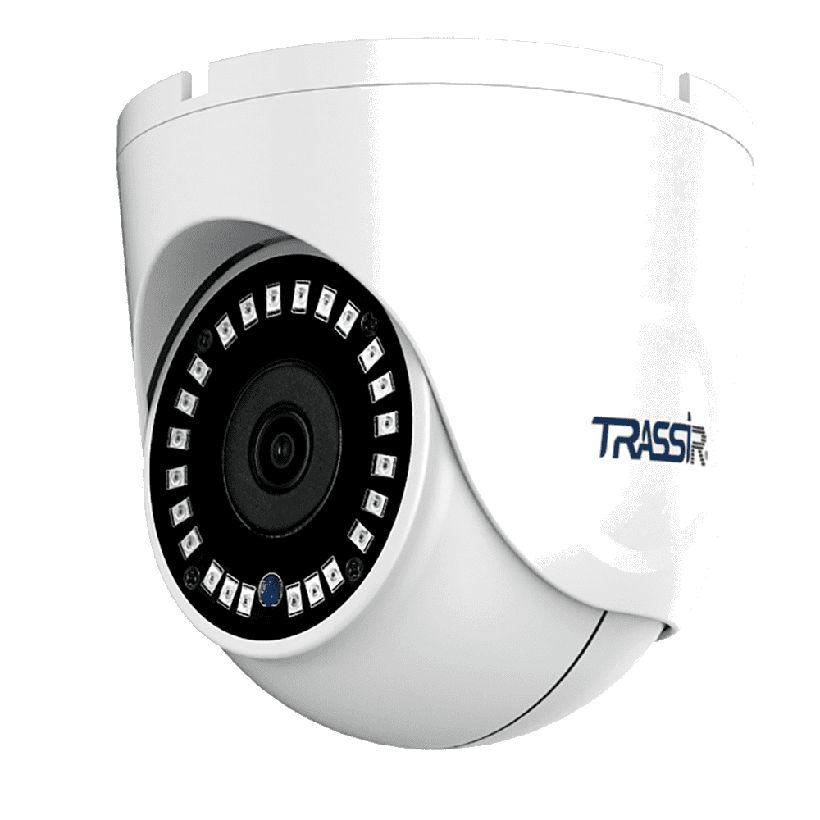

TR-D8121IR2v6Базовое ИК-исполнение с ударопрочным корпусом IK10.
| Матрица/разрешение | 1/2.7" CMOS 2Мп; 2MP(1920x1080); 50Гц 2MP/960p/720p@25fps, 60Гц @30fps |
| Объектив | 2.8 / 3.6 мм; 2.8мм 100°±5°/54°±5°; 3.6мм 82°±5°/44°±5°; поворот 0°-360°, наклон 0°-90°, вращение 0°-90° |
| Чувствительность/ИК | 0.005Лк (F1.8); ИК-подсветка до 25 метров |
| Питание | PoE(802.3af, класс 0) или 12В DC; DC 5.3Вт, PoE 6.3Вт |
| Размеры/вес | Ø93 x 92.2 мм; 380/480 г |
| Корпус/защита | Металл; IP66, IK10; TVS 4000В; -40°C…+60°C |
| Аудио/архив | встроенный микрофон; MicroSD до 128Гб |

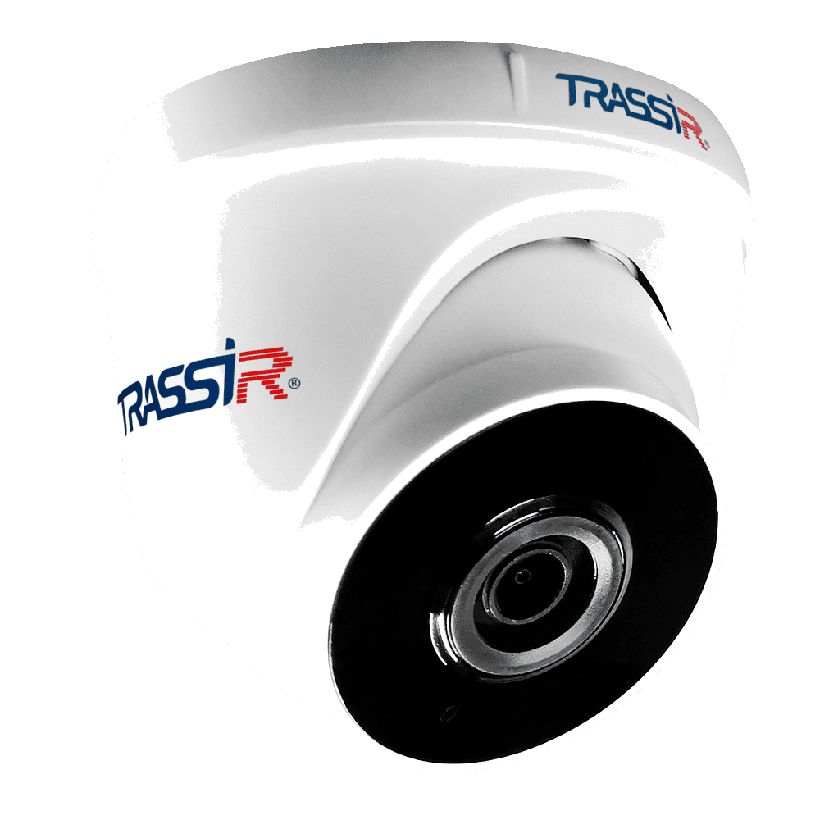

TR-D8121IR2Wv3Компактная беспроводная версия — пластиковый корпус без класса IP, только для помещений/навеса.
| Матрица/разрешение | 1/2.7" CMOS 2Мп; FullHD(1920x1080); 50Гц 2MP/960p/720p@25fps, 60Гц @30fps |
| Объектив | 2.8 мм; угол обзора 100°±5°/54°±5°; поворот 0°-360°, наклон 0°-80°, вращение 0°-360° |
| Чувствительность/ИК/Wi-Fi | 0.005Лк (F1.8); ИК-подсветка до 20 метров; Wi-Fi 2.4 ГГц |
| Питание | 12В DC (без PoE); 4.5 Вт |
| Размеры/вес | Ø105 x 92.1 мм; 220/390 г |
| Корпус/температура | Пластик; -10°C…+50°C, класс IP в паспорте не указан |
| Аудио/архив | встроенные микрофон и динамик; MicroSD до 128Гб |

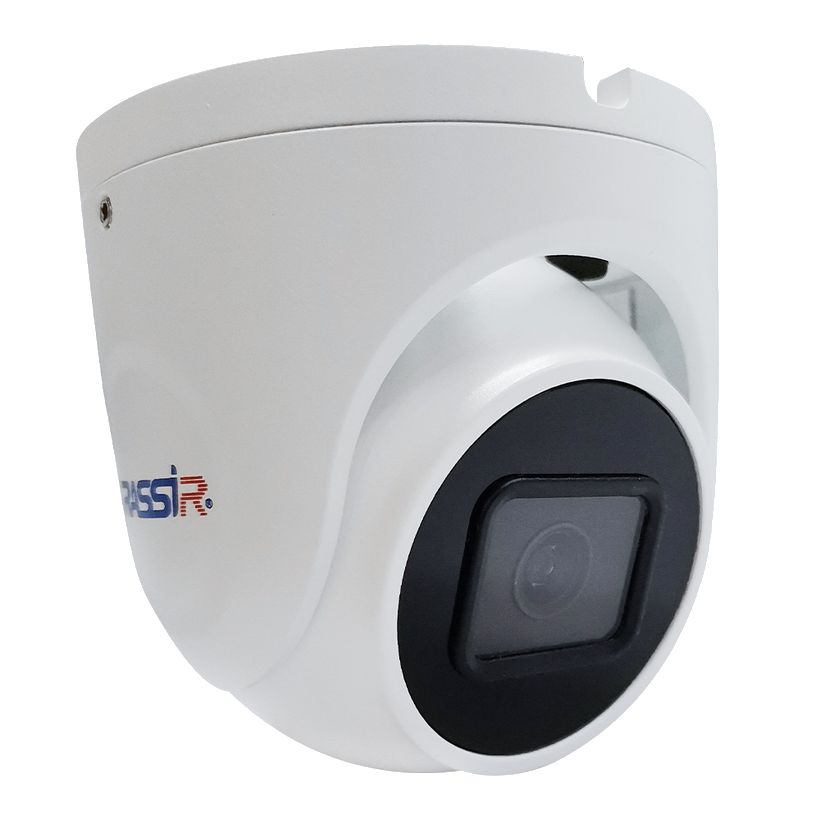

TR-D8121IR3v7Увеличенная дальность ИК и линейный аудиовход/выход вместо динамика.
| Матрица/разрешение | 1/2.8" CMOS 2Мп; 2MP(1920x1080); 50Гц 2MP/960P/720P@25fps, 60Гц @30fps |
| Объектив | 2.8 / 3.6 мм; 2.8мм 110°±5°/60°±5°; 3.6мм 88°±5°/48°±5°; поворот 0°-355°, наклон 0°-90°, вращение 0°-360° |
| Чувствительность/ИК | 0.005Лк (F1.6); ИК-подсветка до 30 метров |
| Питание | PoE(802.3af, класс 0) или 12В DC; DC 3.5Вт, PoE 5.5Вт |
| Размеры/вес | Ø93 x 92.2 мм; 380/480 г |
| Корпус/защита | Металл; IP66, IK10; TVS 4000В; -40°C…+60°C |
| Аудио/архив | встроенный микрофон, аудиовход/аудиовыход; MicroSD до 256Гб |
Как это работает и подключается
- Общая платформа 2 Мп, но пять разных исполнений: цветная ночная съёмка (CL2), ИК (IR2v6/IR3v7), двойная ИК+LED подсветка (DL2v7) и компактная Wi-Fi версия (IR2Wv3).
- Кодеки H.265+/H.265/H.264(+), Real WDR 120dB, 3D DNR, до 8Mbps — по паспорту каждой версии.
- Аппаратная аналитика: обнаружение человека, пересечение линий, контроль области; у DL2v7 и IR3v7 добавлен детектор автомобилей/машин.
Монтаж
- Заводские сетевые настройки: IP 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, порт 80, admin/admin.
- Металлические исполнения (CL2, DL2v7, IR2v6, IR3v7) — PoE(802.3af, класс 0) или 12В DC; IR2Wv3 — только 12В DC, PoE не поддерживает.
- IR2Wv3 настраивается через приложение TRASSIR и облако cloud.trassir.com, пароль точки доступа по умолчанию 12345678.
- Не устанавливать вблизи радиаторов/обогревателей и не направлять объектив на солнце — по паспорту.
Примеры
Парковка или периметр, где важен цвет одежды/машины ночью
TR-D8121CL2 даёт полноцветную картинку и 0Лк при включённой LED-подсветке — вместо чёрно-белого ИК-кадра.
Фасад с высокими требованиями к удару и заливу
TR-D8121IR2v6 и IR3v7 — металл, IP66 и IK10, работают от -40°C до +60°C.
Точка без Ethernet и без задачи всепогодности
TR-D8121IR2Wv3 — компактная Wi-Fi-камера, но пластиковый корпус и диапазон -10…+50°C ограничивают её помещением или навесом.
Частые вопросы
Какое исполнение снимает в цвете ночью?
TR-D8121CL2 — FTC-камера с чувствительностью 0Лк при включённой LED-подсветке до 25 метров.
Можно ли поставить IR2Wv3 на улице?
По паспорту класс IP не указан, рабочий диапазон -10°C…+50°C — производитель не заявляет её как уличную, в отличие от остальных четырёх исполнений серии.
Нюансы и грабли
- TR-D8121IR2Wv3 несмотря на общий номер серии — не уличная камера: пластиковый корпус, класс IP в паспорте не указан, диапазон всего -10°C…+50°C.
- TR-D8121DL2v7 физически крупнее и шире остальных (Ø103.5 мм против Ø93 мм) — посадочное место под другие исполнения серии может не подойти.
- У IR2v6 угол поворота турели ограничен 0°-90° (не 360°, как у остальных исполнений) — учитывать при выборе точки крепления.
Документация
- TRASSIR (DSSL) — TR-D8121CL2, технический паспорт
- TRASSIR (DSSL) — TR-D8121DL2v7, технический паспорт
- TRASSIR (DSSL) — TR-D8121IR2v6, технический паспорт
- TRASSIR (DSSL) — TR-D8121IR2Wv3, технический паспорт
- TRASSIR (DSSL) — TR-D8121IR3v7, технический паспорт
