TR-D8221 — уличные IP-камеры 2 Мп: ИК, LED или двойная подсветка

Уличные камеры 2 Мп STARVIS в металлическом корпусе IP66/IP67: чёрно-белая ИК-подсветка (WDIR3), полноцветная FTC/LED-съёмка (WDC/WDCL3) или двойная ИК+LED подсветка до 40 м (WDDL4v3).

Модели семейства

TR-D8221WDCПолноцветная (FTC) съёмка без ИК, фиксированный объектив 4 мм.

Матрица	1/2.8" CMOS STARVIS 2 Мп, FullHD (1920×1080)
Режим День/Ночь	FTC (Full Time Color), без механического ИК-фильтра
Чувствительность	0,0015 Лк (F1.0)
Объектив	4,0 мм (80°/43°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 1,8 Вт (DC) / 2,9 Вт (PoE)
Корпус/защита	Металл, Ø93×92,2 мм, вес 400/490 г, IP66, IK10; TVS 4000 В; -40…+60 °C
Видеоархив/аудио	MicroSD до 128 Гб; встроенный микрофон, аудиовыход; тревожные вход/выход 1/1, коридорный режим
Аналитика	Детектор людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

TR-D8221WDCL3Полноцветная съёмка на LED-подсветке до 30 м (нейтральный белый) вместо ИК.

Матрица	1/2.8" CMOS STARVIS 2 Мп, FullHD (1920×1080)
LED-подсветка	до 30 м, нейтральный белый; режим FTC, стробоскоп
Чувствительность	0,0015 Лк (F1.0) днём, 0 Лк при включённой LED-подсветке
Объектив	4,0 мм (80°/43°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 4,2 Вт (DC) / 4,8 Вт (PoE)
Корпус/защита	Металл, Ø93×92,2 мм, вес 400/490 г, IP66 (без IK10, в отличие от WDC); TVS 4000 В; -40…+60 °C
Видеоархив/аудио	MicroSD до 128 Гб; встроенный микрофон, аудиовыход (без аудиовхода); тревожные вход/выход 1/1, коридорный режим
Аналитика	Детектор людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание

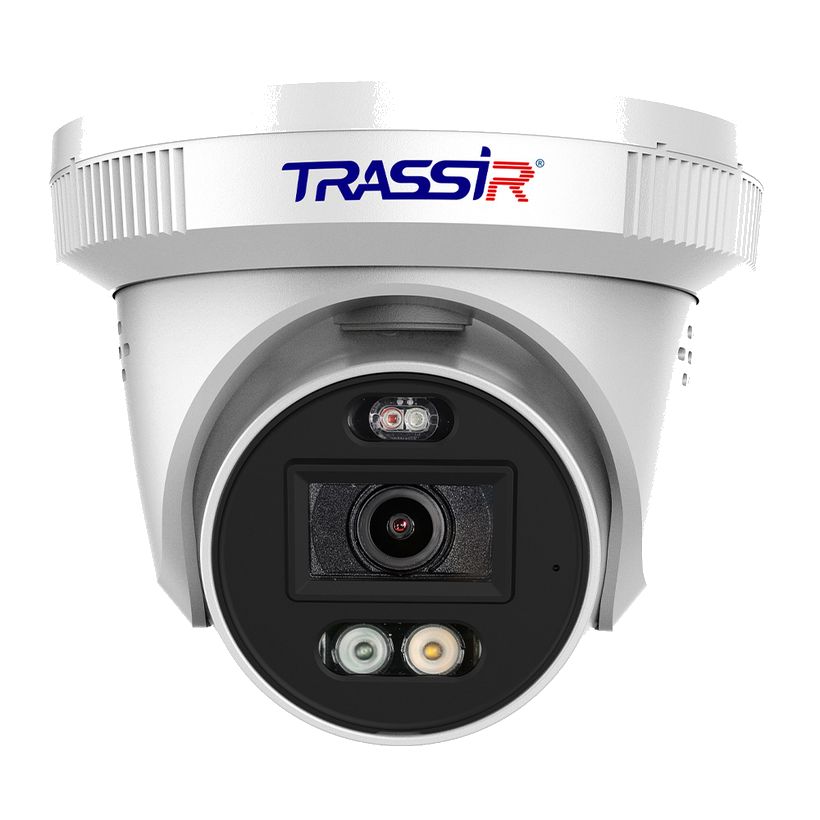

TR-D8221WDDL4v3Двойная подсветка: ИК и LED одновременно до 40 м, три видеопотока.

Матрица	1/2.8" CMOS 2 Мп, FullHD (1920×1080), осн./доп./третий поток
Электронный затвор	1/3 ~ 1/100 000 c
Подсветка	механический ИК-фильтр/FTC; ИК до 40 м и LED до 40 м (тёплый белый), стробоскоп
Чувствительность	0,005 Лк (F1.6)
Объектив	2,8 мм (102°/55,5°) или 3,6 мм (85,5°/44°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 4,5 Вт (DC) / 5,2 Вт (PoE)
Корпус/защита	Металл, Ø128×105,1 мм, вес 528/703 г, IP67; TVS 6000 В; -40…+60 °C
Видеоархив/аудио	MicroSD до 512 Гб с горячей заменой; аудиовход/выход, встроенный микрофон
Аналитика	Детектор лиц, пересечение линий, контроль области (вторжение/выход из зоны), праздношатание, умный детектор движения

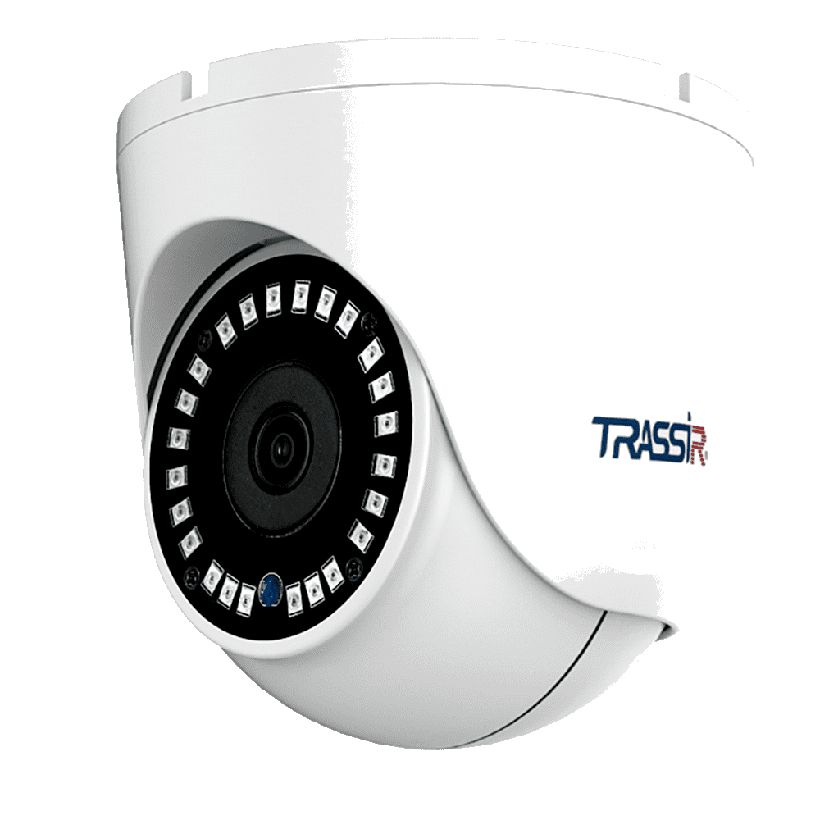

TR-D8221WDIR3v2ИК-подсветка до 30 м, три варианта фокусного расстояния объектива.

Матрица	1/2.8" CMOS STARVIS 2 Мп, FullHD (1920×1080)@25fps
Электронный затвор	1/2 ~ 1/1 000 c
ИК-подсветка	механический ИК-фильтр, до 30 м
Чувствительность	0,005 Лк (F1.8)
Объектив	1,9 / 2,8 / 3,6 мм (118°/62°, 101°/55°, 85°/46°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 4,7 Вт (DC) / 5,6 Вт (PoE)
Корпус/защита	Металл, Ø93×92,2 мм, вес 400/490 г, IP66, IK10; TVS 4000 В; -40…+60 °C
Видеоархив/аудио	MicroSD до 128 Гб; встроенный микрофон, аудиовход/выход; тревожные вход/выход 1/1, коридорный режим
Аналитика	Детектор людей, пересечение границы, обнаружение вторжения, праздношатание, подсчёт людей, детекция транспорта, детекция лиц

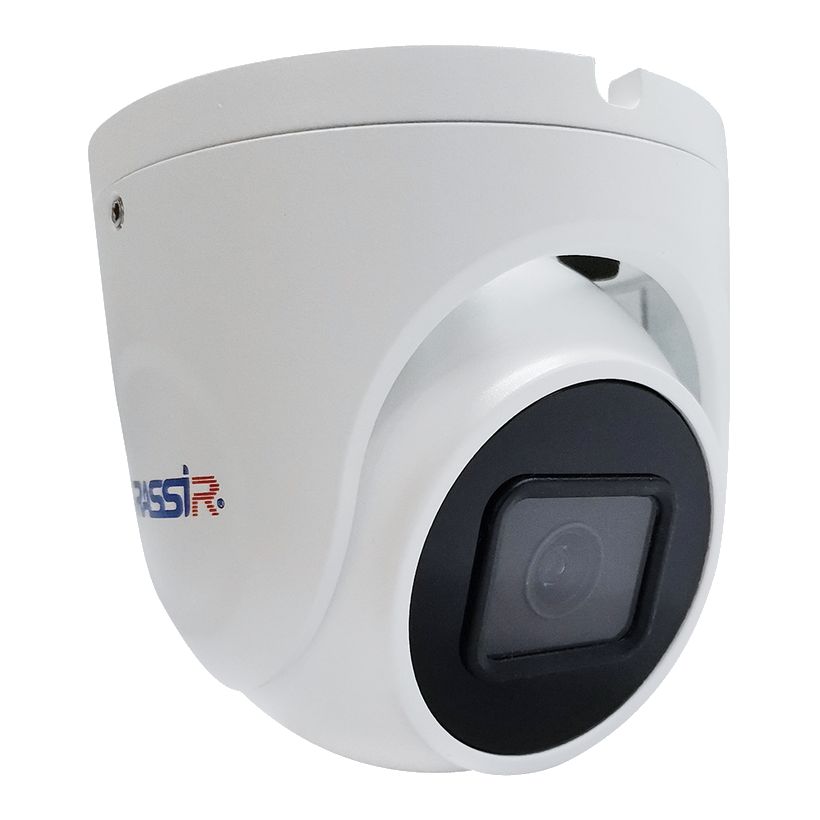

TR-D8221WDIR3v3Обновлённая ИК-версия: расширенный электронный затвор до 1/50 000 c и MicroSD до 512 Гб.

Матрица	1/2.8" CMOS 2 Мп, мультипоточность 50/60 Гц
Электронный затвор	1/2 ~ 1/50 000 c
ИК-подсветка	механический ИК-фильтр, до 30 м
Чувствительность	0,003 Лк (F1.8)
Объектив	1,9 / 2,8 / 3,6 мм (118°±5°/62°±5°, 109°±5°/60°±5°, 87°±5°/48°±5°)
Питание	PoE 802.3af (класс 0) или 12 В DC; 3,5 Вт (DC) / 5,3 Вт (PoE)
Корпус/защита	Металл, Ø93×92,2 мм, вес 400/490 г, IP66, IK10; TVS 4000 В; -40…+60 °C
Видеоархив/аудио	MicroSD до 512 Гб; встроенный микрофон, аудиовход/выход
Аналитика	Детектор лиц, людей, пересечение линий, контроль области, подсчёт посетителей, праздношатание, детектор автомобилей

Как это работает и подключается

Питание — PoE 802.3af (класс 0) или 12 В DC; при коммутаторе без PoE паспорт требует сетевой адаптер в разъём питания.
IP-адрес по умолчанию 192.168.1.188, маска 255.255.0.0, шлюз 192.168.1.1, admin/admin; менять вручную через браузер, утилитой быстрой конфигурации с сайта dssl.ru или из ПО TRASSIR.
Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, UPnP, SMTP, NTP, ONVIF.

Монтаж

Корпус металлический; IP66 у WDC/WDCL3/WDIR3v2/v3, IP67 у WDDL4v3.
Паспорт требует блок питания по напряжению, току, полярности и рабочей температуре; при грозе — громоотвод или отключение разъёма питания.
Не устанавливать камеру у радиаторов/обогревателей и не направлять объектив на солнце — паспорт указывает риск повреждения матрицы.
Карта MicroSD в комплект не входит; ёмкость по модели — 128 Гб (WDC, WDCL3, WDIR3v2) или 512 Гб (WDDL4v3, WDIR3v3).

Примеры

Полноцветное ночное видео

WDC (FTC без ИК) и WDCL3 (FTC на LED до 30 м) держат цвет в темноте — там, где важна цветопередача.

Типовой периметр

WDIR3v2/v3 — чёрно-белая картина ночью на ИК до 30 м, три варианта фокусного расстояния.

Максимальная дальность подсветки

WDDL4v3 держит и ИК, и LED до 40 м одновременно, MicroSD до 512 Гб с горячей заменой.

Частые вопросы

Какая модель для цветного видео ночью?

WDC (FTC без ИК) или WDCL3 (FTC на LED-подсветке до 30 м) — обе держат цвет в темноте, по паспорту.

Какая модель даёт максимальную дальность подсветки?

WDDL4v3 — ИК и LED одновременно до 40 м; у остальных моделей серии — до 30 м.

Нюансы и грабли

IK10 заявлен у WDC, WDIR3v2, WDIR3v3; у WDCL3 в паспорте только IP66 без IK10, у WDDL4v3 — только IP67 без IK10.
У WDC нет ИК-подсветки вообще (только FTC) — для тёмных участков без стороннего освещения не подходит.
Максимальная карта памяти отличается по модели: 512 Гб у WDDL4v3 и WDIR3v3, 128 Гб у WDC, WDCL3, WDIR3v2.
Список детекторов аналитики различается по модели (WDIR3v2 — без детекции лиц, WDC/WDCL3 — без детектора автомобилей); сверять с паспортом конкретной модели.
