TRASSIR · дисковые полки

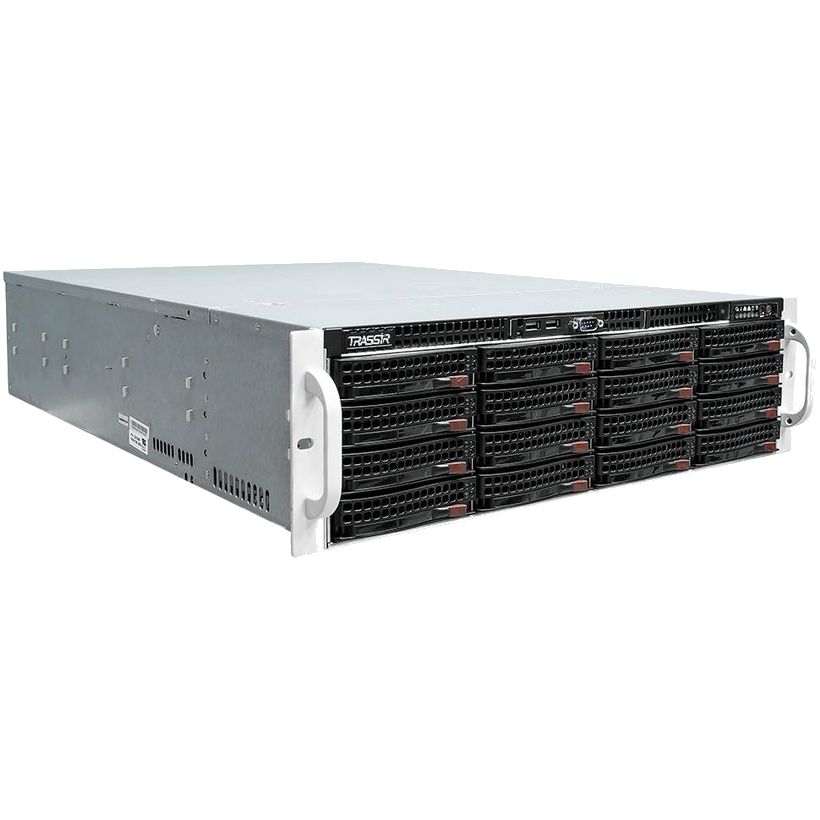

TRASSIR UltraStorage 16 / 24 / 36 — дисковая полка расширения для видеорегистратора UltraStation

Дополнительная дисковая полка TRASSIR для наращивания архива видеорегистратора UltraStation: подключается через miniSAS и интерфейсные кабели из комплекта, 16, 24 или 36 отсеков HDD.

Дисковая полка TRASSIR UltraStorage 16 / 24 / 36

Модели семейства

TRASSIR UltraStorage 1616 отсеков HDD.

Количество HDD	16
Размеры упаковки/устройства	810×590×310 / 650×437×133 мм
Питание	220В, потребление до 800 Вт
Вес БРУТТО	20 кг (без учёта HDD)
Рабочая температура	10…30°C

TRASSIR UltraStorage 2424 отсека HDD.

Количество HDD	24
Размеры упаковки/устройства	810×590×310 / 437,5×650×178 мм
Питание	220В, потребление до 1300 Вт
Остальное	вес и температура — как у UltraStorage 16

TRASSIR UltraStorage 3636 отсеков HDD.

Количество HDD	36
Размеры упаковки/устройства	810×590×310 / 437,5×650×178 мм
Питание	220В, потребление до 1300 Вт
Остальное	вес и температура — как у UltraStorage 16

Как это работает и подключается

Подключение к серверу UltraStation — через miniSAS и интерфейсные кабели (комплект внешних и внутренний, планка для подключения к серверу — всё входит в комплект поставки).
Объём одного RAID-массива в дисковой полке не должен отличаться в 2 и более раза от существующих RAID-массивов в UltraStation.

Монтаж

В комплекте: полка в сборе, 2 кабеля питания, комплект внешних интерфейсных кабелей (2 шт.), внутренний интерфейсный кабель, планка для подключения к серверу, комплект направляющих для установки в стойку, паспорт, гарантийный талон.
Гарантия — 2 года со дня продажи, но не более 30 месяцев со дня производства; без гарантийного талона срок считается от даты производства; обслуживание по программе «Сервер на замену».
Рабочий температурный режим — 10…30°C; помещение под установку подбирать с учётом этого диапазона.

Примеры

Нужно больше места под архив

Дисковая полка подключается к серверу UltraStation через miniSAS и добавляет 16, 24 или 36 отсеков HDD.

Проект с большим числом камер

Старшая модель на 36 отсеков — для проектов, где нужен максимальный объём дополнительного архива.

Частые вопросы

Как полка подключается к серверу?

Через miniSAS и интерфейсные кабели (внешние и внутренний) из комплекта поставки полки.

Входят ли жёсткие диски в комплект полки?

Комплектация в паспорте — сама полка, кабели, планка и крепёж; HDD в перечне комплектации не указаны.

Нюансы и грабли

RAID-массив в полке нельзя набирать «на глаз» — паспорт прямо требует, чтобы его объём не отличался от массивов в UltraStation более чем в 2 раза.
Вес полки указан без учёта HDD (20 кг брутто) — с полным комплектом дисков итоговая нагрузка на стойку будет заметно больше.
Модели на 24 и 36 отсеков потребляют до 1300 Вт против 800 Вт у 16-отсечной — при планировании ИБП и проводки это нужно закладывать заранее.

Документация

TRASSIR (DSSL) — технический паспорт TRASSIR UltraStorage 36/24/16 (S205/S206/S207, 11.03.2024)
