Три Нити · рупорные громкоговорители пылезащищённые
Пылезащищённые рупорные громкоговорители Три Нити 10ГР-38П, 12ГР-38П, 12ГР-41П, 25ГР-34П, 25ГР-Д2П, 50ГР-45П, 100ГР-32П
Пылезащищённые рупорные громкоговорители 10–100 Вт для озвучивания открытых пространств в шумной обстановке. Линия 100/120 В (30 В перепайкой), IP67, от −50 до +55 °C.
Модели семейства
100ГР-32ППылезащищённый рупорный громкоговоритель 100 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 140/116/6,9 Ом |
| Предельная шумовая мощность | 100 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 350–5700 Гц |
| Характеристическая чувствительность, не менее | 108 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,2 кг; К2 4,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |

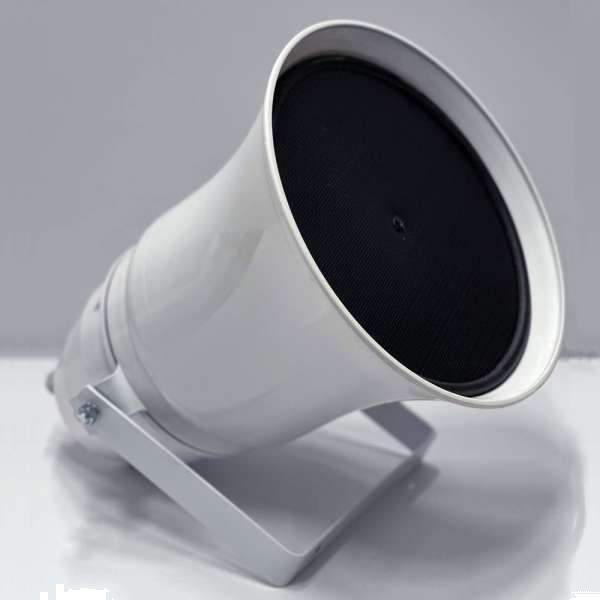

50ГР-45ППылезащищённый рупорный громкоговоритель 50 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 280/233/18 Ом |
| Предельная шумовая мощность | 50 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 103 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,2 кг; К2 4,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
25ГР-34ППылезащищённый рупорный громкоговоритель 25 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 576/480/75 Ом |
| Предельная шумовая мощность | 25 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–5600 Гц |
| Характеристическая чувствительность, не менее | 103 дБ (октавная полоса 800–3150 Гц) |
| Масса | 5,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
25ГР-Д2ППылезащищённый рупорный громкоговоритель 25 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 576/480/75 Ом |
| Предельная шумовая мощность | 25 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–5600 Гц |
| Характеристическая чувствительность, не менее | 103 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,2 кг; К2 4,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
12ГР-38ППылезащищённый рупорный громкоговоритель 12 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 12 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | К1 315–5600 Гц; К2 315–6300 Гц |
| Характеристическая чувствительность, не менее | К1 103 дБ (октавная полоса 800–3150 Гц); К2 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,2 кг; К2 4,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |

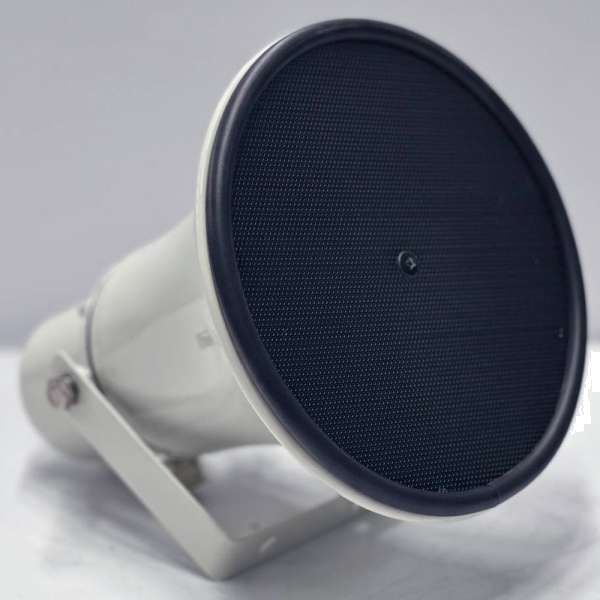

12ГР-41ППылезащищённый рупорный громкоговоритель 12 Вт; исполнения на странице: один вариант.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 12 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 415–5300 Гц |
| Характеристическая чувствительность, не менее | 103 дБ (октавная полоса 800–3150 Гц) |
| Масса | 2,3 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
10ГР-38ППылезащищённый рупорный громкоговоритель 10 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 10 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | К1 315–5600 Гц; К2 315–6300 Гц |
| Характеристическая чувствительность, не менее | К1 103 дБ (октавная полоса 800–3150 Гц); К2 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,2 кг; К2 4,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
10ГР-38П 240ВПылезащищённый рупорный громкоговоритель 10 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 240/120/100 В |
| Номинальное сопротивление | 4400/1100/1000 Ом |
| Предельная шумовая мощность | 10 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 350–5700 Гц |
| Характеристическая чувствительность, не менее | 109 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,2 кг; К2 4,2 кг |
| Степень защиты | IP67 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
Как это работает и подключается
- Состав: головка, согласующий трансформатор, рупор и кожух; головка и трансформатор находятся внутри кожуха.
- Рассчитан на сеть проводного вещания 100/120 В. Для сети 30 В: отключить от сети, отвернуть винт кожуха, на трансформаторе провод с контакта «100»/«120» перепаять на контакт «30», поставить кожух на место.
- Исполнение 10ГР-38П 240В рассчитано на 240 В (в таблице 240/120/100 В).
- Норма по ТУ для всех моделей: коэффициент гармонических искажений при номинальном входном напряжении не более 15 % на 630–1000 Гц, 10 % на 1000–3000 Гц и 7 % свыше 3000 Гц.
- Соответствие, заявленное на странице: ГОСТ Р 53033-2008, ГОСТ 34699-2020, ТР ТС (ЕАС) 004/2011 и 020/2011, ТР ЕАЭС 043/2017.
- Гарантийный срок хранения 2 года со дня изготовления, эксплуатации — 1 год со дня получения.
Монтаж
- Крепится на любую поверхность поворотным устройством из скоб; нужные углы определяет монтажная организация на месте. Максимальный поворот от горизонтальной оси: вниз не более 90°, вверх не более 20°.
- Условия эксплуатации по паспорту: температура от −50 до +55 °C, влажность 95±3% при +25 °C, степень защиты IP67, климатическое исполнение УХЛ1.
- Полярность вывода отмечена краской на одном из выводов: при нескольких громкоговорителях в одном помещении или на площадке соблюдать полярность включения.
- Фильтр верхних частот со срезом не ниже 350 Гц в трансляционной сети требуется на страницах 10ГР-38П (К2), 12ГР-38П (К2) и 12ГР-41П; на остальных страницах серии этого требования нет.
Примеры
Пыльная площадка
Открытые пространства в шумных условиях, где нужна степень защиты IP67 вместо IP65 у обычной серии.
Сеть 30 В
Провод на трансформаторе перепаивают с контакта «100»/«120» на контакт «30».
Частые вопросы
Чем пылезащищённая серия отличается от обычной рупорной?
На страницах указана степень защиты IP67; масса К1 5,2 кг, К2 4,2 кг (у 25ГР-34П в обоих вариантах 5,2 кг).
Как подключить к линии 30 В?
Снять кожух, на трансформаторе перепаять провод с контакта «100»/«120» на контакт «30» и вернуть кожух на место.
Нюансы и грабли
- К1 и К2 на страницах различаются массой (у К1 5,2 кг, у К2 4,2 кг). Исключение: у 25ГР-34П в обоих вариантах указано 5,2 кг — проверить у производителя, не описка ли.
- У 10ГР-38П и 12ГР-38П заявленные диапазон и чувствительность различаются между К1 и К2: у К1 315–5600 Гц и 103 дБ, у К2 315–6300 Гц и 104 дБ.
- Сопротивление 10ГР-38П 240В указано 4400/1100/1000 Ом; на странице рупорного 10ГР-38 240В — 4400/1400/1000 Ом. Расхождение оставлено как на страницах.
- Степень защиты в тексте написана с пробелом или кириллической буквой («I Р67»): везде это IP67.
- Габаритные размеры и размеры отверстий крепления даны только чертежом, в текст они не попали.
