Рупорные громкоговорители Три Нити 10ГР-38, 12ГР-38, 12ГР-41, 25ГР-34, 25ГР-Д2, 50ГР-45, 100ГР-32
Уличные рупорные громкоговорители 10–100 Вт для озвучивания открытых пространств в шумной обстановке. Линия 100/120 В (30 В перепайкой), IP65, от −50 до +55 °C.
Модели семейства
100ГР-32Рупорный громкоговоритель общего назначения 100 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 140/116/6,9 Ом |
| Предельная шумовая мощность | 100 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 350–5700 Гц |
| Характеристическая чувствительность, не менее | 108 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
50ГР-45Рупорный громкоговоритель общего назначения 50 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 280/233/18 Ом |
| Предельная шумовая мощность | 50 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
25ГР-34Рупорный громкоговоритель общего назначения 25 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 576/480/75 Ом |
| Предельная шумовая мощность | 25 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | К1 315–6300 Гц; К2 315–5600 Гц |
| Характеристическая чувствительность, не менее | 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |

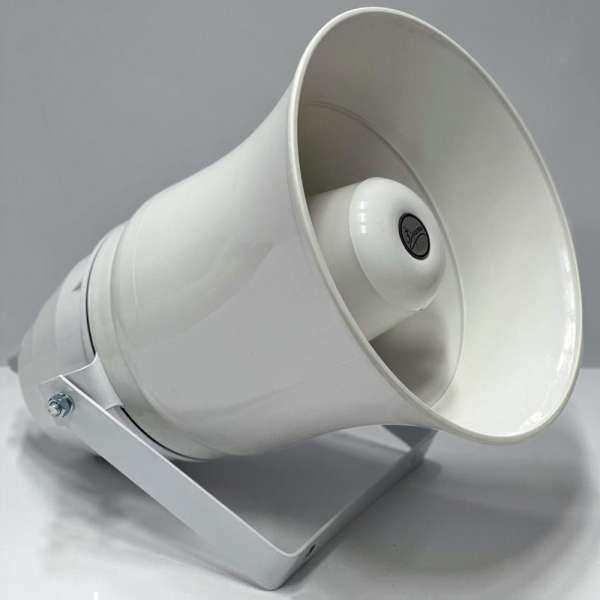

25ГР-Д2Рупорный громкоговоритель общего назначения 25 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 576/480/75 Ом |
| Предельная шумовая мощность | 25 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
12ГР-38Рупорный громкоговоритель общего назначения 12 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 12 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |

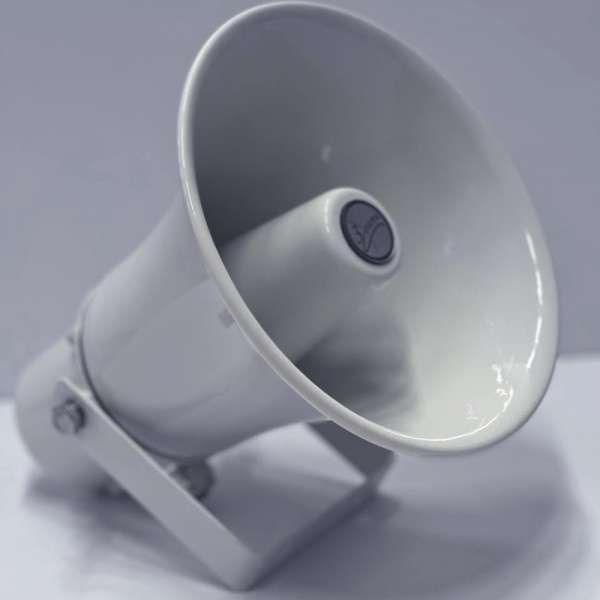

12ГР-41Рупорный громкоговоритель общего назначения 12 Вт; исполнения на странице: один вариант.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 12 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 415–5300 Гц |
| Характеристическая чувствительность, не менее | 103 дБ (октавная полоса 800–3150 Гц) |
| Масса | 2,1 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
10ГР-38Рупорный громкоговоритель общего назначения 10 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 10 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
10ГР-38 240ВРупорный громкоговоритель общего назначения 10 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 240/120/100 В |
| Номинальное сопротивление | 4400/1400/1000 Ом |
| Предельная шумовая мощность | 10 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 350–5700 Гц |
| Характеристическая чувствительность, не менее | 109 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 5,0 кг; К2 4,0 кг |
| Степень защиты | IP65 |
| Рабочая температура | −50…+55 °C |
| Климатическое исполнение | УХЛ1 |
Как это работает и подключается
- Состав: головка, согласующий трансформатор, рупор и кожух; головка и трансформатор находятся внутри кожуха.
- Рассчитан на сеть проводного вещания 100/120 В. Для сети 30 В: отключить от сети, отвернуть винт кожуха, на трансформаторе провод с контакта «100»/«120» перепаять на контакт «30», поставить кожух на место.
- 10ГР-38 240В — исполнение для сети 240 В; при подведении 100/120 В провод на трансформаторе с контакта «240» перепаивают на контакт «100-120».
- Норма по ТУ для всех моделей: коэффициент гармонических искажений при номинальном входном напряжении не более 15 % на 630–1000 Гц, 10 % на 1000–3000 Гц и 7 % свыше 3000 Гц.
- Соответствие, заявленное на странице: ГОСТ Р 53033-2008, ГОСТ 34699-2020, ТР ТС (ЕАС) 004/2011 и 020/2011, ТР ЕАЭС 043/2017.
- Гарантийный срок хранения 2 года со дня изготовления, эксплуатации — 1 год со дня получения.
Монтаж
- Крепится на любую поверхность с помощью поворотного устройства; нужные углы определяет монтажная организация на месте. Максимальный поворот от горизонтальной оси: вниз не более 90°, вверх не более 20°.
- Условия эксплуатации по паспорту: температура от −50 до +55 °C, влажность 95±3% при +25 °C, степень защиты IP65, климатическое исполнение УХЛ1.
- В трансляционную сеть включить фильтр верхних частот со срезом не ниже 350 Гц, чтобы не перегружать усилители.
- Полярность вывода отмечена краской или цветом: при нескольких громкоговорителях в одном помещении или на площадке соблюдать полярность включения.
Примеры
Городская улица или перрон
Озвучивание открытых пространств в условиях повышенного шума: примеры из паспорта — городские улицы, перроны вокзалов.
Сеть 30 В
Тот же громкоговоритель включают в линию 30 В, перепаяв провод на трансформаторе на контакт «30».
Частые вопросы
Как подключить к линии 30 В?
Снять кожух, на трансформаторе перепаять провод с контакта «100»/«120» на контакт «30» и вернуть кожух на место.
Какая степень защиты?
IP65, климатическое исполнение УХЛ1, температура от −50 до +55 °C.
Нужен ли фильтр в трансляционной сети?
Да: паспорт требует фильтр верхних частот со срезом не ниже 350 Гц, иначе возможна перегрузка усилителей.
Нюансы и грабли
- К1 и К2 на страницах различаются массой (у К1 5,0 кг, у К2 4,0 кг); у 25ГР-34 заявлен и разный диапазон (К1 315–6300 Гц, К2 315–5600 Гц). Что означают К1 и К2, на страницах не сказано.
- Не путать 12ГР-38 и 12ГР-41: у 12ГР-41 масса 2,1 кг, диапазон 415–5300 Гц, чувствительность не менее 103 дБ, вариантов К1/К2 нет.
- Сопротивление и входные напряжения зависят от модели (10ГР-38 — 1200/1000/75 Ом на 120/100/30 В, 10ГР-38 240В — 4400/1400/1000 Ом на 240/120/100 В): подключать к линии с напряжением, указанным в таблице модели.
- Габаритные размеры и размеры отверстий крепления на страницах даны только чертежом (рисунок 1), в текст они не попали.
