Три Нити · взрывозащищённые рупорные громкоговорители
Взрывозащищённые рупорные громкоговорители Три Нити 10ГР-38В, 12ГР-38В, 12ГР-41В, 25ГР-34В, 25ГР-Д2В, 50ГР-45В, 100ГР-32В
Рупорные громкоговорители 10–100 Вт с маркировкой 1Ex mb II T6 Gb X для аварийного оповещения и производственной связи во взрывоопасных зонах, кроме класса 0. IP65.
Модели семейства
100ГР-32ВВзрывозащищённый рупорный громкоговоритель 100 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 140/116/6.9 Ом |
| Предельная шумовая мощность | 100 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | К1 350–5700 Гц; К2 315–5700 Гц |
| Характеристическая чувствительность, не менее | 108 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
50ГР-45ВВзрывозащищённый рупорный громкоговоритель 50 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 280/233/18 Ом |
| Предельная шумовая мощность | 50 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 102 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
25ГР-34ВВзрывозащищённый рупорный громкоговоритель 25 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 576/480/75 Ом |
| Предельная шумовая мощность | 25 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–5100 Гц |
| Характеристическая чувствительность, не менее | 102 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
25ГР-Д2ВВзрывозащищённый рупорный громкоговоритель 25 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 576/480/75 Ом |
| Предельная шумовая мощность | 25 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–5100 Гц |
| Характеристическая чувствительность, не менее | 102 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
12ГР-38ВВзрывозащищённый рупорный громкоговоритель 12 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1200/1000/75 Ом |
| Предельная шумовая мощность | 12 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–6300 Гц |
| Характеристическая чувствительность, не менее | 104 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
12ГР-41ВВзрывозащищённый рупорный громкоговоритель 12 Вт; исполнения на странице: один вариант.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1150/950/75 Ом |
| Предельная шумовая мощность | 12 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 400–4000 Гц |
| Характеристическая чувствительность, не менее | 102 дБ (октавная полоса 800–3150 Гц) |
| Масса | не более 2,5 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
10ГР-38ВВзрывозащищённый рупорный громкоговоритель 10 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 1150/950/75 Ом |
| Предельная шумовая мощность | 10 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 315–5100 Гц |
| Характеристическая чувствительность, не менее | 102 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |

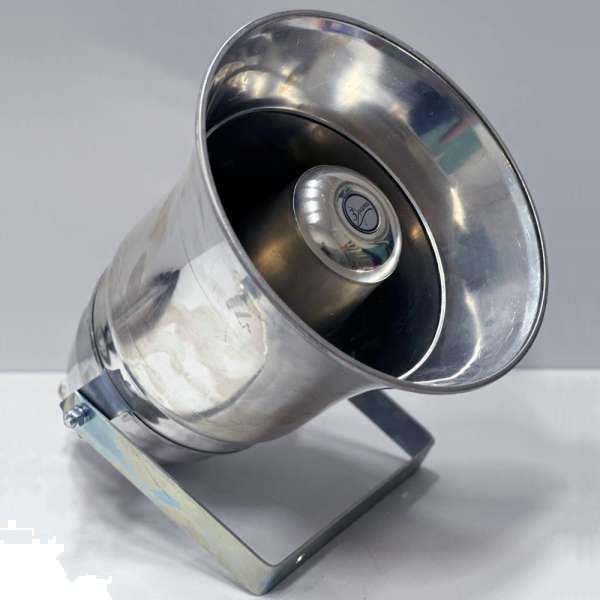

10ГР-38В 240ВВзрывозащищённый рупорный громкоговоритель 10 Вт; исполнения на странице: К1 и К2.
| Номинальное входное напряжение | 120/100/30 В |
| Номинальное сопротивление | 4400/1100/1000 Ом |
| Предельная шумовая мощность | 10 Вт |
| Рабочий диапазон частот (+6/−14 дБ в полосе 800–3150 Гц), не уже | 350–5700 Гц |
| Характеристическая чувствительность, не менее | 109 дБ (октавная полоса 800–3150 Гц) |
| Масса | К1 не более 5 кг; К2 не более 4,3 кг |
| Маркировка взрывозащиты | 1Ex mb II T6 Gb X |
| Степень защиты | IP65 |
| Рабочая температура | −55…+55 °C |
| Климатическое исполнение | О1 |
Как это работает и подключается
- Вид взрывозащиты — герметизация компаундом «m» (ГОСТ 31610.18-2016/IEC 60079-18:2014); маркировка 1Ex mb II T6 Gb X. Головка и трансформатор внутри кожуха залиты компаундом: конструкция неразборная.
- Соответствует ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011) и ГОСТ 31610.18-2016/IEC 60079-18:2014; в комплекте поставки паспорт, совмещённый с руководством по эксплуатации, и копия сертификата соответствия ТР ТС 012/2011.
- Назначенный ресурс (наработка на отказ) не менее 2000 ч, срок хранения 2 года, срок службы 10 лет.
- Норма по ТУ для всех моделей: коэффициент гармонических искажений при номинальном входном напряжении не более 15 % на 630–1000 Гц, 10 % на 1000–3000 Гц и 7 % свыше 3000 Гц.
Монтаж
- Знак «Х» в маркировке — специальные условия: устанавливать в местах с низкой опасностью механических повреждений; не отсоединять под напряжением; при подключении постоянно присоединённого кабеля во взрывоопасной зоне использовать взрывозащищённую соединительную коробку или вводить кабель прямо во вводное отделение коммутационного оборудования (с действующим сертификатом на применение в этой зоне).
- Вне взрывоопасной зоны допускается не взрывозащищённая соединительная коробка со степенью защиты IP по ГОСТ 14254-2015, соответствующей категории размещения.
- Подключение кабелем КГтп 2*1,5 длиной не менее 0,5 м. Кабельные вводы должны иметь действующие сертификаты для взрывоопасных зон, вид взрывозащиты, подгруппу газа, степень защиты и диапазон температур не хуже, чем у громкоговорителя.
- К креплению скобы подвести стандартное заземление; подсоединять в коробках, соответствующих классу взрывоопасной зоны. По окончании монтажа проверить сопротивление изоляции: не менее 10 МОм.
- Устанавливать не ближе 2,5 м от магнитного компаса. Крепление поворотной скобой, поворот от горизонтальной оси вниз 90°, вверх 20°.
- В трансляционной сети должен стоять фильтр верхних частот со срезом не ниже 250 Гц. Рабочая температура −55…+55 °C, климатическое исполнение О1.
- Эксплуатация: внешний осмотр и проверка сопротивления изоляции не реже одного раза в год; очистка от пыли и загрязнений не реже двух раз в год. Затруднить несанкционированный доступ к месту установки.
Примеры
Аварийное оповещение на производстве
Системы производственно-технологической связи и аварийного оповещения, взрывоопасные зоны помещений и наружных установок.
Наружная установка
Область применения по паспорту включает и наружные установки в соответствии с присвоенной маркировкой взрывозащиты.
Частые вопросы
Для каких зон подходит?
Для взрывоопасных зон всех классов, кроме зоны класса 0, в соответствии с присвоенной маркировкой взрывозащиты.
Какой кабель применять?
Кабель КГтп 2*1,5 длиной не менее 0,5 м; кабельные вводы — только с сертификатами для взрывоопасных зон.
Что означает X в маркировке?
Специальные условия безопасного применения: места с низкой опасностью механических повреждений, взрывозащищённая соединительная коробка или прямой ввод кабеля, не отсоединять под напряжением.
Нюансы и грабли
- Немедленно прекратить эксплуатацию при нарушении вида взрывозащиты; эксплуатация с повреждёнными деталями категорически запрещена. Ремонт — только в ремонтной мастерской квалифицированным персоналом.
- Температура наружной поверхности не должна превышать допустимую для температурного класса Т6 и должна быть не менее чем на 20 °C ниже рабочей температуры компаунда.
- 10ГР-38В 240B: в таблице напряжение 120/100/30 В, а сопротивление 4400/1100/1000 Ом, как у 240-вольтового исполнения; напряжение, вероятно, указано с ошибкой — до заказа уточнить у производителя, на какую линию рассчитан громкоговоритель.
- К1 и К2 различаются массой (не более 5 кг и не более 4,3 кг); у 100ГР-32В заявлен и разный нижний предел диапазона (К1 350 Гц, К2 315 Гц).
- Габаритные размеры даны только чертежом (рисунок 1), в текст не попали.
