Глагол ЗП-10А / ТН-15А — активные речевые оповещатели со встроенным усилителем

Оповещатели со встроенным усилителем, в отличие от пассивных «Глагол», питаются постоянным током 12-24 В — для громкоговорящей связи и CCTV: прожектор ЗП-10А или рупор ТН-15А.

Оповещатель речевой активный «Глагол ЗП-10А/ТН-15А»

Модели семейства

Глагол ЗП-10Апрожектор, встроенный усилитель 10 Вт (3,5 Вт при 12 В), ДВТР.425542.007ПС

Выходная мощность	10 Вт (3,5 Вт при питании 12 В)
Питание	постоянное, 12…24 В
Звуковое давление	100…110 дБ
Частотный диапазон	100 Гц…10 кГц
Входное напряжение	0,775 В
Потребляемая мощность	15 Вт
Габариты	⌀125×220 мм
Класс защиты	IP-41
Вес	≤2,2 кг

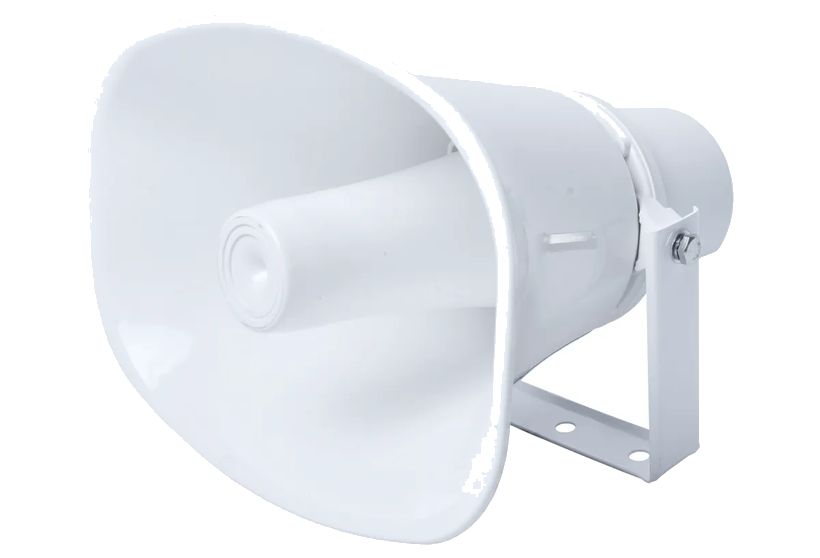

Глагол ТН-15Арупорный, встроенный усилитель 15 Вт (5,5 Вт при 12 В), для улицы, ДВТР.425542.026ПС

Выходная мощность	15 Вт (5,5 Вт при питании 12 В)
Питание	постоянное, 12…24 В
Звуковое давление	100…110 дБ
Частотный диапазон	300…3500 Гц
Входное напряжение	0,775 В
Потребляемая мощность	19 Вт
Габариты	165×220×240 мм (без кронштейна)
Класс защиты	IP-65
Вес	≤1,4 кг

Как это работает и подключается

Оба устройства подключаются напрямую к источнику постоянного тока 12-24 В (красный + / чёрный -) и к выходу аудиоустройства на вход «Вход звук.»/«Общий» — отдельный внешний усилитель не требуется.

Монтаж

ЗП-10А устанавливается на устойчивой горизонтальной плоскости или подвешивается на стену с помощью крепёжного устройства, конструкция рассчитана только на закрытые помещения.
Оба устройства нужно оберегать от сотрясений и ударов.

Примеры

Громкая связь и CCTV без отдельного усилителя

Паспорт указывает применение в системах громкоговорящей связи и видеонаблюдения CCTV — сигнал 0,775 В подаётся прямо на вход, усилитель уже встроен в оповещатель.

Уличная установка

ТН-15А допускает установку на открытом воздухе (IP-65), ЗП-10А — только в закрытых помещениях (IP-41).

Частые вопросы

Нужен ли внешний усилитель для этих оповещателей?

Нет, у обеих моделей усилитель мощности встроен — на вход подаётся линейный сигнал 0,775 В, а питание берётся от источника постоянного тока 12-24 В.

Нюансы и грабли

Выходная мощность у обеих моделей зависит от напряжения питания: полная мощность (10/15 Вт) только при 24 В, при 12 В мощность падает почти втрое (3,5/5,5 Вт) — недооценка этого при проектировании даст слабый звук.
ЗП-10А (IP-41) не предназначен для улицы в отличие от ТН-15А (IP-65) — несмотря на схожее назначение и электрику, класс защиты у них разный.

Документация

Тромбон — Оповещатель речевой звуковой прожектор активный «Глагол ЗП-10А», Паспорт ДВТР.425542.007ПС
Тромбон — Оповещатель речевой рупорный активный «Глагол ТН-15А», Паспорт ДВТР.425542.026ПС
