Глагол ТН-10У/ТН-15/ТН-25 — рупорные речевые оповещатели 2,5…25 Вт

Пассивные рупорные оповещатели для открытых площадок и шумных помещений: крепление на плоскую поверхность, класс защиты IP65, широкий диапазон температур.

Оповещатель пожарный речевой рупорный «Глагол ТН»

Модели семейства

Глагол ТН-1515 Вт, 110 дБ на 1 м, ДВТР.425542.025ПС

Выходная мощность	15 Вт
Звуковое давление (1м)	110 дБ
Чувствительность (1Вт, 1м)	99±1 дБ
Номинальное напряжение	30/100 В
Частотный диапазон	200…8000 Гц
Класс защиты	IP65
Габариты	240×220×165 мм
Вес	1,48 кг
Крепление	3 отверстия ⌀8,0 мм, расстояние между крайними центрами 50 мм

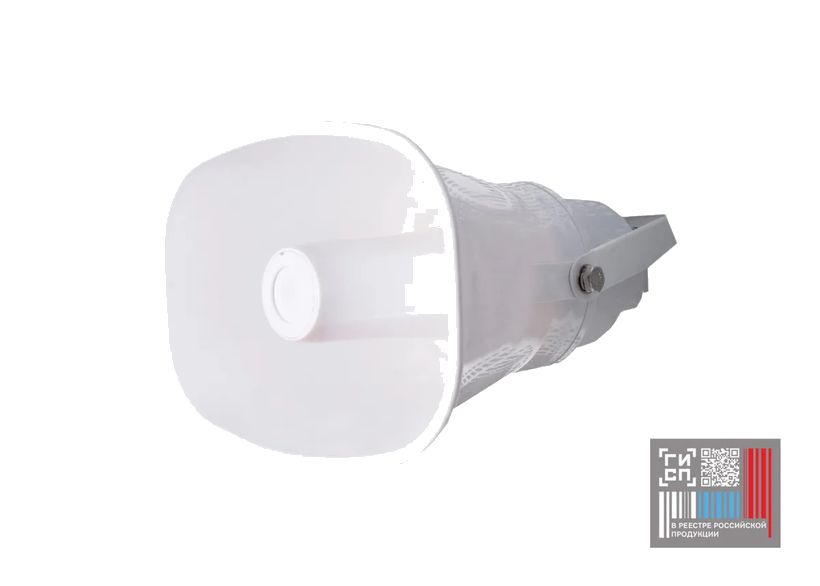

Глагол ТН-2525 Вт, 112 дБ на 1 м, ДВТР.425542.028ПС

Выходная мощность	25 Вт
Звуковое давление (1м)	112 дБ
Чувствительность (1Вт, 1м)	99±1 дБ
Номинальное напряжение	30/100 В
Частотный диапазон	200…8000 Гц
Класс защиты	IP65
Габариты	280×285×205 мм
Вес	1,9 кг
Крепление	3 отверстия ⌀11,0 мм, расстояние между крайними центрами 102 мм

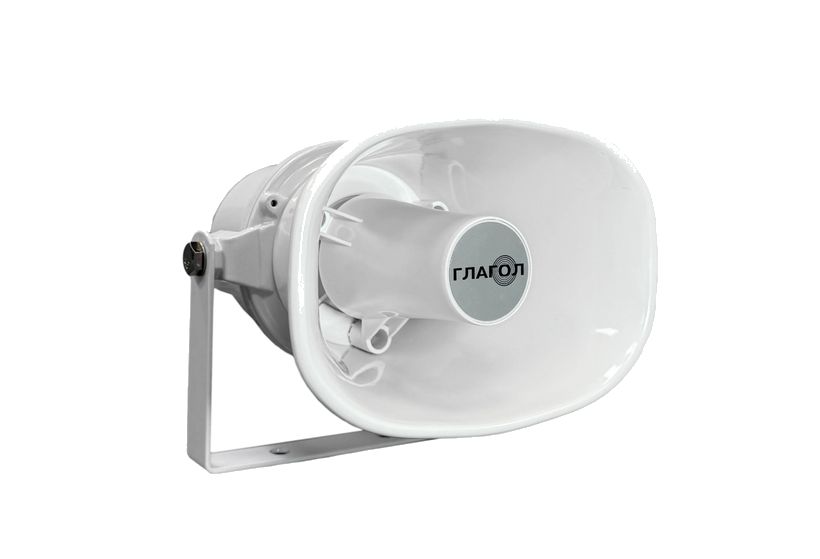

Глагол ТН-10Упереключаемая мощность 2,5/5/10 Вт по отпайкам, 114 дБ на 1 м, ДВТР.425542.018ПС

Выходная мощность	2,5/5/10 Вт (переключается проводом подключения)
Звуковое давление (1м)	114 дБ
Чувствительность (1Вт, 1м)	105±1 дБ
Номинальное напряжение	100 В
Частотный диапазон	500…8000 Гц
Класс защиты	IP65
Габариты	192×178×128 мм
Вес	1,1 кг
Крепление	2 отверстия ⌀10,0 мм, расстояние между центрами 60 мм

Как это работает и подключается

Крепление настенное-навесное на плоскую поверхность, материал корпуса пластик.

Монтаж

Эксплуатация в диапазоне температур от -45°C до +55°C.
ТН-15 крепится тремя отверстиями ⌀8 мм (шаг между крайними 50 мм), ТН-25 — тремя отверстиями ⌀11 мм (шаг между крайними 102 мм), ТН-10У — двумя отверстиями ⌀10 мм (шаг 60 мм) — крепёж и разметка у моделей разные, несмотря на общий вид.
ТН-10У подключается по цвету провода в зависимости от нужной мощности: чёрный — «общий», оранжевый — 10 Вт, красный — 5 Вт, коричневый — 2,5 Вт; подключать только при отключенном питании.

Примеры

Открытая площадка или шумный цех

Рупорная форма и IP65 позволяют использовать оповещатель там, где обычная настенная колонка не даст нужной разборчивости или не выдержит условий.

Частые вопросы

В каком диапазоне температур можно ставить ТН-15/25 на улице?

Паспорт указывает диапазон -45°C…+55°C — шире, чем у настенных моделей серии Н1 (-10°C…+55°C).

Нюансы и грабли

ТН-25 заметно крупнее ТН-15 (280×285×205 мм против 240×220×165 мм) и требует другого шага крепёжных отверстий — при замене одной модели на другую готовая разметка на стене не подойдёт.

Документация

Тромбон — Оповещатель пожарный речевой рупорный «Глагол ТН-15», Паспорт ДВТР.425542.025ПС
Тромбон — «Глагол ТН-25», Паспорт ДВТР.425542.028ПС
Тромбон — «Глагол ТН-10У», Паспорт ДВТР.425542.018ПС
