Тромбон · блоки управления световым оповещением системы «Тромбон IP»
Тромбон IP-БСО — сетевой блок управления световыми оповещателями системы «Тромбон IP»
Блок управления линиями световых оповещателей и контроля их исправности в системе «Тромбон IP»; команды от модуля «IP-МО8». Версия с PoE и резервом двух линий и исполнение 2 с питанием 12 В.
Модели семейства
| Питание | 195…253 В, 50±1 Гц; потребление не более 40 Вт |
| Резерв питания | 2 независимые линии PoE с автопереходом при неисправности |
| Линии светового оповещения | 2, на каждую не более 12 В / 0,75 А |
| Релейные выходы | 2, коммутируемое напряжение/ток не более 250 В / 6 А |
| LAN/PoE портов | 2 / PoE At |
| Контроль | PoE-порты, линии оповещения в дежурном и тревожном режимах (нужен резистор 10 кОм на конце линии), основное питание |
| Время включения оповещения | не более 1 сек |
| Температура | 0…+50 °C |
| Защита | IP40 |
| Влажность | до 93 % при +30 °C |
| Габариты | 438×239×55 мм |
| Масса | не более 4,35 кг |
| Питание | 12 В/2 А или PoE AF |
| Питание оповещателей | 12 В, суммарный ток не более 1,4 А |
| Линии оповещения | 2 |
| Входы управления линиями | 2 |
| Потребление | не более 23 Вт |
| Релейный выход | 2 |
| LAN/PoE портов | 1 |
| Время реакции от командного импульса | не более 1 сек |
| Температура | 0…+50 °C |
| Защита | IP40 |
| Влажность | до 93 % при +30 °C |
| Габариты | не более 225×170×47 мм |
| Масса | не более 0,75 кг |
Как это работает и подключается
- Блок принимает командные сигналы от модуля оповещения «Тромбон IP-МО8» и управляет световыми оповещателями при пожаре и других чрезвычайных ситуациях; используется для систем экстренного оповещения по постановлениям Правительства РФ от 25 марта 2015 года № 272 и от 02 августа 2019 года № 1006.
- У базовой версии — контроль состояния PoE-портов, контроль исправности линий оповещения в дежурном и тревожном режимах (для этого на конце линии световой сигнализации параллельно ставят комплектный резистор 10 кОм) и контроль основного питания.
- Индикация — «Сеть», «Готов», «Неисправность» у базовой версии; у исполнения 2 — «Сеть», «Готов».
Монтаж
- Базовая версия комплектуется ручками 2U и планками крепления для монтажа в стойку/шкаф, кабелем питания 230 В и двумя резисторами 10 кОм для контроля линий на их концах.
- Исполнение 2 работает от отдельного блока питания 12 В/2 А (в комплекте) либо по PoE AF — выбор источника питания под условия объекта.
Примеры
Базовая версия IP-БСО получает питание и данные по двум независимым линиям PoE с автопереходом при неисправности — под два световых оповещателя по 12 В/0,75 А каждая линия.

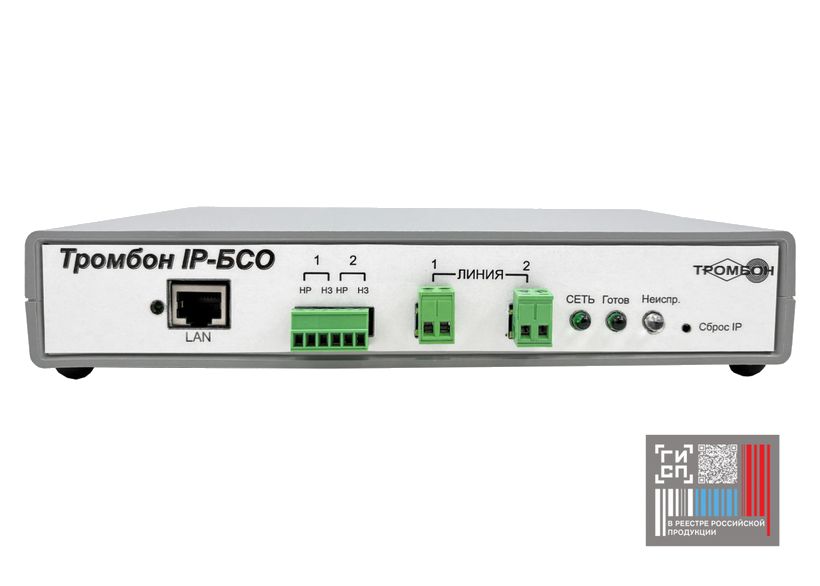

IP-БСО исполнение 2 работает от собственного блока питания 12 В/2 А или PoE AF, тоже с двумя линиями и двумя релейными выходами, но меньше и проще.
Частые вопросы
Чем базовая версия отличается от исполнения 2?
Базовая версия питается от сети 230 В, резервируется двумя линиями PoE и коммутирует до 250 В/6 А на релейных выходах; исполнение 2 компактнее, питается от 12 В/2 А или PoE AF и рассчитано на меньшую нагрузку (суммарно 1,4 А на оповещатели).
Нюансы и грабли
- Контроль исправности линии оповещения у базовой версии требует комплектный резистор 10 кОм на конце линии — без него функция контроля не работает.
- Базовая версия и исполнение 2 — разные устройства с разным питанием (сеть 230 В vs 12 В/PoE AF) и разными релейными характеристиками (6 А vs суммарный ток 1,4 А) — не путать при подборе под проект.
Документация
- Тромбон — Блок светового оповещения «Тромбон IP-БСО», паспорт ДВТР.425629.015ПС
- Тромбон — «Тромбон IP-БСО» исполнение 2, паспорт ДВТР.425629.017ПС
