Тромбон · коммутаторы линии оповещения СОУЭ

Тромбон КЛ-Н / КЛ-Р — коммутаторы линии оповещения и трансляции

Подключают линию связи одной зоны пожарного оповещения к линии звуковой радиотрансляции местных сетей или радиоузлов. КЛ-Н — нерегулируемый, КЛ-Р — с регулятором уровня трансляции.

Модели семейства

Тромбон КЛ-Ннерегулируемый, максимальная мощность 300 Вт, ДВТР.465224.001ПС

Мощность	макс. 300 Вт
Входные напряжения	звуковой сигнал тревоги ~120 В; сигнал звукового вещания ~120 В; управление =24 В
Габариты	100×100×30 мм

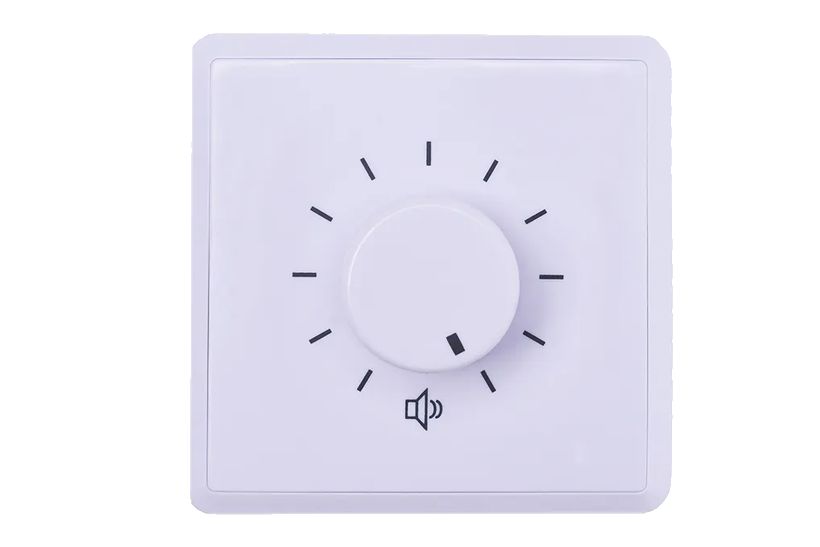

Тромбон КЛ-Ррегулируемый (переключатель уровня 0-10), максимальная мощность 60 Вт, ДВТР.465224.002ПС

Мощность	макс. 60 Вт
Входные напряжения	звуковой сигнал тревоги ~120 В; сигнал звукового вещания ~120 В; управление =24 В
Габариты	80×80×67 мм

Как это работает и подключается

Оба коммутатора работают в паре с блоком подключения усилителя «Тромбон БПУ» и прибором управления «Тромбон ПУ», принимая вход трансляции, вход оповещения и сигнал управления =24В.
КЛ-Р, в отличие от КЛ-Н, имеет орган регулировки уровня звукового вещания (переключатель с положениями 0-10) — используется, когда нужно подстроить громкость трансляции под конкретную линию.

Монтаж

Комплект поставки — сам коммутатор, крепление и паспорт; крепится на месте установки одним комплектом крепления.

Примеры

Подключение зоны СОУЭ к радиоузлу

Коммутатор переключает линию оповещения зоны между обычной трансляцией (музыка, служебные объявления) и звуковым сигналом тревоги от прибора управления «Тромбон ПУ».

Частые вопросы

Чем КЛ-Р отличается от КЛ-Н?

КЛ-Р имеет регулятор уровня трансляции и рассчитан на меньшую максимальную мощность (60 Вт против 300 Вт у нерегулируемого КЛ-Н); габариты корпуса у них также разные.

Нюансы и грабли

КЛ-Н и КЛ-Р рассчитаны на разную максимальную мощность (300 Вт против 60 Вт) при почти одинаковых входных напряжениях — выбор модели по мощности нагрузки, а не только по наличию регулятора.

Документация

Тромбон — Коммутатор линии нерегулируемый «Тромбон КЛ-Н», Паспорт ДВТР.465224.001ПС
Тромбон — Коммутатор линии регулируемый «Тромбон КЛ-Р», Паспорт ДВТР.465224.002ПС
