Тромбон МУ-120 / МУ-240 / МУ-360 / МУ-480 — усилители музыкальные для фоновой трансляции

Усилители для звукового вещания и музыкальной трансляции: FM, SD/USB/Bluetooth, микширование микрофонного и линейных входов. Один корпус, четыре ступени выходной мощности.

Модели семейства

Тромбон МУ-120выходная мощность 120 Вт, масса 14 кг.

Питание от сети	230 В / 50 Гц
Потребление от сети (номинальная нагрузка)	240 Вт
Номинальная выходная мощность	120 Вт
Диапазон частот (линейный вход)	100…16 000 Гц
Нагрузка/выходные напряжения	4…16 Ом, 30 В, 100 В
Коэффициент нелинейных искажений	0,3 % (при 1/3 номинальной мощности)
Регулировка тембра НЧ/ВЧ	±10 дБ
Чувствительность микрофонных входов 1/2/3	3 мВ, сопротивление 600 Ом
Чувствительность линейных входов 1, 2	250 мВ, сопротивление 10 кОм
Чувствительность/сопротивление входа «Оповещение»	280 мВ / 600 Ом
Напряжение линейного выхода при нагрузке 10 кОм	0,775 В
Диапазон радиоприёмника FM	87,5…108 МГц, чувствительность 5 мкВ
Формат аудиофайлов	MP3
Габариты	не более 438×88×360 мм
Масса	не более 14 кг
Температура	0…+40 °C

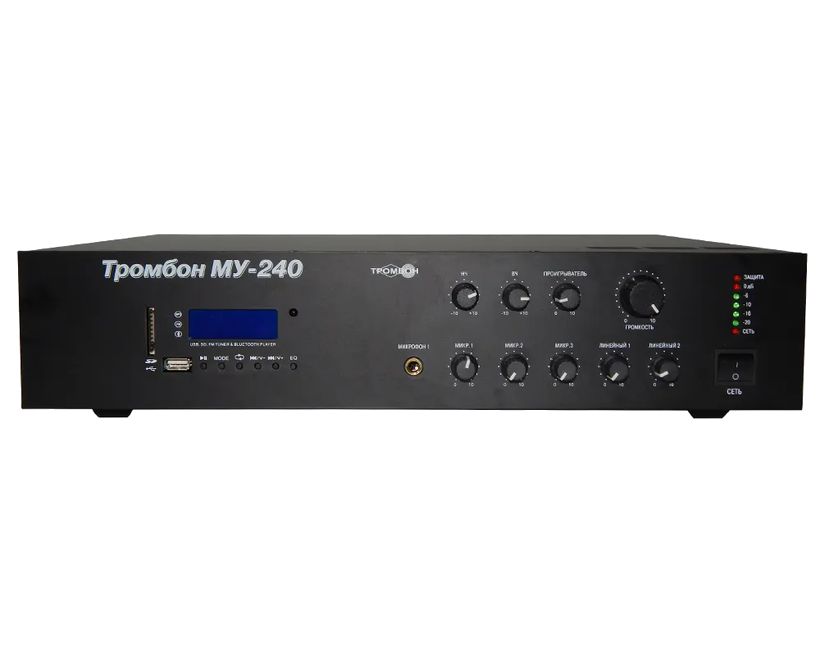

Тромбон МУ-240выходная мощность 240 Вт, масса 16 кг.

Потребление от сети	480 Вт
Номинальная выходная мощность	240 Вт
Габариты	не более 438×88×360 мм (общий корпус)
Масса	не более 16 кг
Остальные параметры	как у МУ-120: входы, тембр, FM, SD/USB/Bluetooth, температура 0…+40 °C

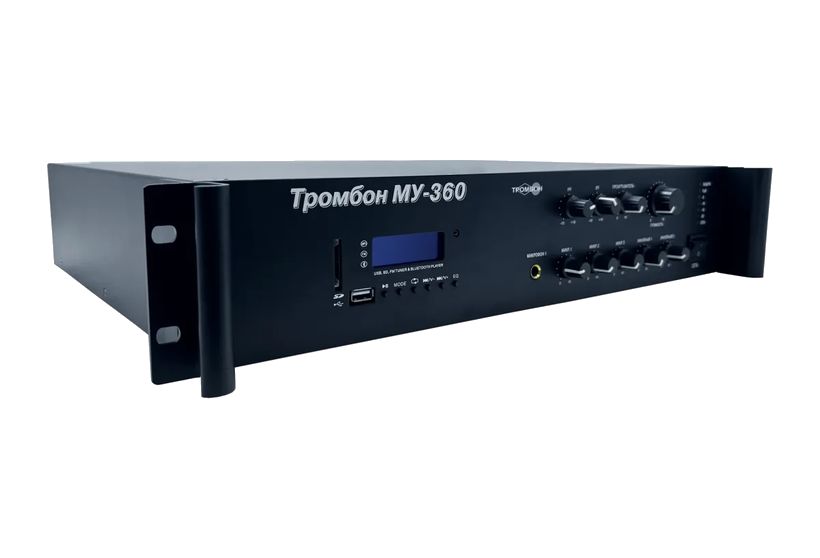

Тромбон МУ-360выходная мощность 360 Вт, масса 17 кг.

Потребление от сети	720 Вт
Номинальная выходная мощность	360 Вт
Габариты	не более 438×88×360 мм (общий корпус)
Масса	не более 17 кг
Остальные параметры	как у МУ-120: входы, тембр, FM, SD/USB/Bluetooth, температура 0…+40 °C

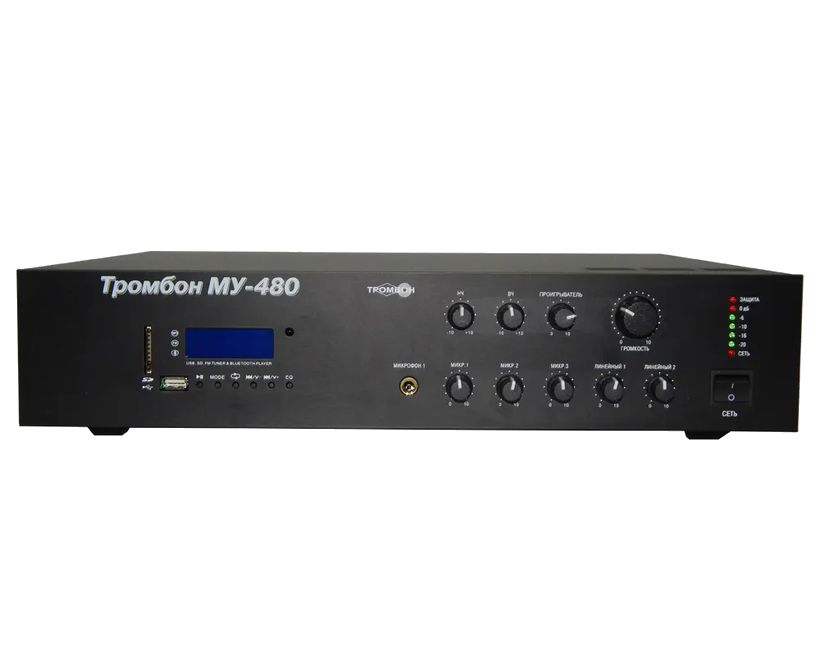

Тромбон МУ-480выходная мощность 480 Вт, масса 18 кг.

Потребление от сети	960 Вт
Номинальная выходная мощность	480 Вт
Габариты	не более 438×88×360 мм (общий корпус)
Масса	не более 18 кг
Остальные параметры	как у МУ-120: входы, тембр, FM, SD/USB/Bluetooth, температура 0…+40 °C

Как это работает и подключается

Три микрофонных входа (1 несимметричный, 2 и 3 симметричные, чувствительность 3 мВ, сопротивление 600 Ом) и два линейных (250 мВ, 10 кОм) микшируются на общий выход 30 В / 100 В / 4…16 Ом.
Встроенный FM-тюнер (87,5…108 МГц, чувствительность 5 мкВ) и проигрыватель SD/USB/Bluetooth с форматом MP3 — переключаются и управляются пультом ДУ из комплекта поставки.
При сигнале на входе микрофон 1 или 2 (по выбору) усилитель автоматически ослабляет сигналы линейных входов и проигрывателя на 0…30 дБ.
При сигнале 280 мВ и выше на входе «Оповещение» усилитель автоматически переключает линейный выход на трансляцию этого входа — отдельная функция, без встроенного ослабления самого сигнала оповещения.

Монтаж

В комплект поставки входят шнур питания 220 В, пульт ДУ, антенна и аудиокабель.
Самостоятельный ремонт усилителя потребителем не допускается — при неисправности обращаться в сервисный центр производителя.
Эксплуатация со снятыми крышками или без заземления категорически запрещена — внутри опасное для жизни напряжение.
Не размещать усилитель вблизи отопительных приборов, батарей и труб, не закрывать вентиляционные отверстия корпуса и не устанавливать в закрытом объёме — риск перегрева.

Примеры

Фоновая музыка и объявления в торговом зале

Усилитель принимает FM-радио, играет файлы с SD/USB/Bluetooth и микширует их с микрофонного и линейного входов на трансляционную линию 100 В.

Частые вопросы

Чем отличаются МУ-120, МУ-240, МУ-360 и МУ-480?

Только номинальной выходной мощностью (120/240/360/480 Вт) и соответствующей потребляемой от сети мощностью и массой; входы, тюнер и проигрыватель одинаковы у всех моделей.

Нюансы и грабли

Масса растёт с мощностью модели (14/16/17/18 кг для 120/240/360/480 Вт) — учитывать при настенном/стоечном монтаже.
Диапазон рабочих температур 0…+40 °C — усилитель не для неотапливаемых помещений.
Ослабление 0…30 дБ и переключение на вход «Оповещение» — разные функции: первая срабатывает от микрофонов 1/2, вторая — от сигнала на клеммах «Оповещение» (от 280 мВ); путать их не стоит.
Паспорт и РЭ дают габариты «не более 438×88×360 мм» (ширина/глубина/высота) для всех четырёх исполнений сразу, различаются только масса и потребление от сети — при подборе места под МУ-480 ориентироваться на массу 18 кг, а не на размеры.

Документация

Тромбон — Усилитель музыкальный «Тромбон МУ-120/240/360/480», паспорт ДВТР.465325.002ПС
Тромбон — тот же усилитель, РЭ ДВТР.465325.002РЭ
