Тромбон · приборы управления оповещением СОУЭ

Тромбон ПУ-4 / ПУ-8 — приборы управления СОУЭ на 4 или 8 зон

Металлический прибор в стойку 19" на 4 или 8 зон оповещения: свет, звук, эвакуационное освещение, замки и сопряжение с МЧС. Один корпус 438×321×132 мм, различаются числом зон и мощностью.

Модели семейства

Тромбон ПУ-44 зоны пожарной сигнализации + 1 зона первоочередного оповещения персонала, ДВТР.425628.001РЭ

Питание	сеть ~230 В: исп.1 195…253 В/50±1 Гц, исп.2 187…253 В/50±1 Гц; потребление ≤30 Вт, в дежурном режиме ≤15 Вт; резерв — АКБ 12 В/7 А·ч, ≥24 ч дежурный режим / ≥3 ч оповещение
Зоны	4 входа пожарной сигнализации с контролем исправности (импульс ≥0,3 сек) + 1 доп. зона без входа сигнализации для персонала
Выходы оповещения	5 линий звука и 5 линий света, 230-240 В/5 А; выход питания усилителей 230 В/5 А и 24 В/35 В-20 А; выходы «Авария», «Пуск» 230 В/5 А; 2 выхода эвакуационного освещения и замков 230 В/5 А
Аудио входы/выходы	вход МЧС и звуковой вход МЧС (775 мВ), вход авар. микрофона (5 мВ), линейный вход/выход стерео (250 мВ), линейный выход оповещения моно (250 мВ)
Интерфейсы	2× RS485 (консоли управления, стыковка с другими системами)
Память	2+1 сообщений в магнитофоне; персонала ≤50 сек, преамбула ≤10 сек, зон ≤60 сек
Задержки оповещения	персонал→опасные зоны: 0/10/20/30/60/90/120/180/240 сек или ручной запуск; опасные→менее опасные: 10…180 сек; менее опасные→общее: 20…180 сек или ручной запуск
Корпус	металлический, монтаж в стойку, 438×321×132 мм, 8 кг; 0…+40°C, до 0,8g

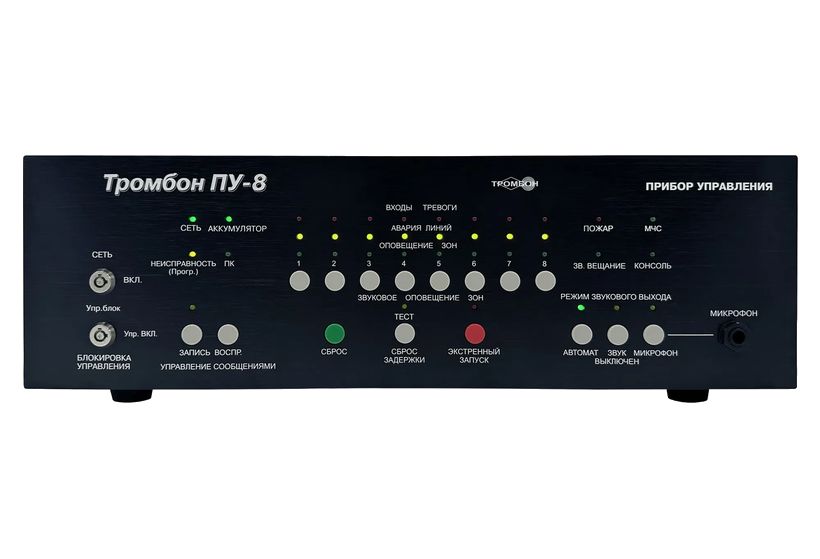

Тромбон ПУ-88 зон пожарной сигнализации + 1 зона первоочередного оповещения персонала, ДВТР.425628.003РЭ

Питание	сеть ~230 В: исп.1 195…253 В/50±1 Гц, исп.2 187…253 В/50±1 Гц; потребление ≤50 Вт; резерв — АКБ 12 В/7 А·ч, ≥24 ч дежурный режим / ≥3 ч оповещение
Зоны	8 входов пожарной сигнализации с контролем исправности (импульс ≥0,3 сек)
Выходы оповещения	8 линий звука 240 В/5 А и 8 линий света 230 В/5 А; выход питания усилителей 230 В/5 А и 24 В/35 В-20 А; выходы «Авария», «Пуск» 230 В/5 А; 2 выхода эвакуационного освещения и замков 230 В/5 А
Аудио входы/выходы	вход МЧС и звуковой вход МЧС (775 мВ), вход микрофона (5 мВ), линейный вход/выход стерео (250 мВ), линейный выход оповещения моно (250 мВ)
Интерфейсы	2× RS485 (консоли управления, стыковка с другими системами)
Память	2+1 сообщений; персонала ≤50 сек, преамбула ≤10 сек, зон ≤60 сек
Задержки оповещения	персонал→опасные зоны: 0…60 сек или ручной пуск; опасные→менее опасные: 10…120 сек или ручной пуск; менее опасные→общее: 30 сек…15 мин или ручной пуск
Корпус	438×321×132 мм, 8 кг; 0…+40°C, до 0,8g

Как это работает и подключается

РЭ разработаны под СП 3.13130.2026 и ГОСТ Р 71934-2025 (оповещение при угрозе теракта); прибор управляет светом, звуком, доступом и эвакуационным освещением, поддерживает сопряжение с каналами оповещения МЧС и приоритетное звуковое вещание.
Программирование алгоритма оповещения — кнопками на передней панели, без программатора и компьютера; задержки между волнами оповещения зон настраиваются из таблиц значений РЭ.
Порт «ПК» стыкуется с компьютером только через преобразователь RS232/RS485 или USB/RS485, по двухпроводной витой паре (задействована одна пара контактов «А»/«В»); для 4-проводной дуплексной линии нужно снимать перемычки на плате в сервисном центре.

Монтаж

Клемма «Земля» на задней панели — обязательное подключение к контуру заземления здания.
Прибор выпускается в двух исполнениях с разным диапазоном напряжения сети (195…253 В и 187…253 В) и разными гарантийными обязательствами — уточнять исполнение при заказе и обслуживании.
Корпус металлический для монтажа в 19" стойку — габариты одинаковы у ПУ-4 и ПУ-8 (438×321×132 мм), различается только количество зон и максимальная потребляемая мощность (30 Вт против 50 Вт).

Примеры

Объект с 4 зонами оповещения

ПУ-4 закрывает 4 пожарные зоны плюс отдельную зону первоочередного речевого оповещения персонала, с выходами на эвакуационное освещение и замки эвакуационных выходов.

Крупный объект на 8 зон

ПУ-8 — тот же корпус и логика, но 8 входов сигнализации и 8 линий звука/света вместо 4.

Частые вопросы

Чем отличаются ПУ-4 и ПУ-8?

Корпус и логика одинаковы (438×321×132 мм, 8 кг), но у ПУ-8 8 зон пожарной сигнализации и 8 линий света/звука вместо 4, и выше максимальная потребляемая мощность (50 Вт против 30 Вт).

Можно ли подключить прибор к компьютеру напрямую по RS485?

Нет, РЭ требует преобразователь интерфейсов RS232/RS485 или USB/RS485.

Нюансы и грабли

У ПУ-4 пятая зона не имеет своего входа сигнализации — это не «лишний» вход, а специальная зона первоочередного оповещения персонала; путать с полноценной пожарной зоной нельзя.
Выход управления питанием усилителей 24В рассчитан на 35 В/20 А — это отдельная линия от линий звукового оповещения (240 В/5 А), перепутать их при монтаже приведёт к перегрузке маломощного выхода.
Стыковка с ПК обязательно через преобразователь интерфейсов — прямое подключение порта RS485 к компьютеру не предусмотрено.

Документация

Тромбон — Прибор управления «Тромбон ПУ-4», РЭ ДВТР.425628.001РЭ
Тромбон — Прибор управления «Тромбон ПУ-8», РЭ ДВТР.425628.003РЭ
