Тромбон ПУ-4К / ПУ-8К — приборы управления СОУЭ со встроенным усилителем и резервным питанием

Приборы управления для СОУЭ 3–4 типов и оповещения о теракте: встроенные усилители, резервные аккумуляторы, входы МЧС, консоли и RS485 для ППКП. ПУ-4К — 4 зоны, ПУ-8К — 8 зон.

Приборы управления Тромбон ПУ-4К / ПУ-8К

Модели семейства

Тромбон ПУ-4К4 входа пожарной сигнализации, 1 усилитель 200 Вт, 390×410×106 мм.

Питание от сети исп.1/исп.2	195…253 В / 187…253 В, 50±1 Гц
Максимальная мощность от сети	не более 300 Вт
Резервные аккумуляторы	2 шт. × 12 В / 7 А*ч
Время работы (дежурный/оповещение)	24 ч / 3 ч
Входы пожарной сигнализации	4
Выходы звукового оповещения	5
Встроенный усилитель	1 × 200 Вт
Выходное напряжение усилителя	30, 100 В
Выходы управления (свет, эвакуация)	2, до 230 В / 5 А
Обобщённые выходы «Авария»/«Пуск»	по 1, 230 В / 5 А
Входы МЧС	2
Габариты (без кронштейнов)	не более 390×410×106 мм
Масса	не более 11 кг

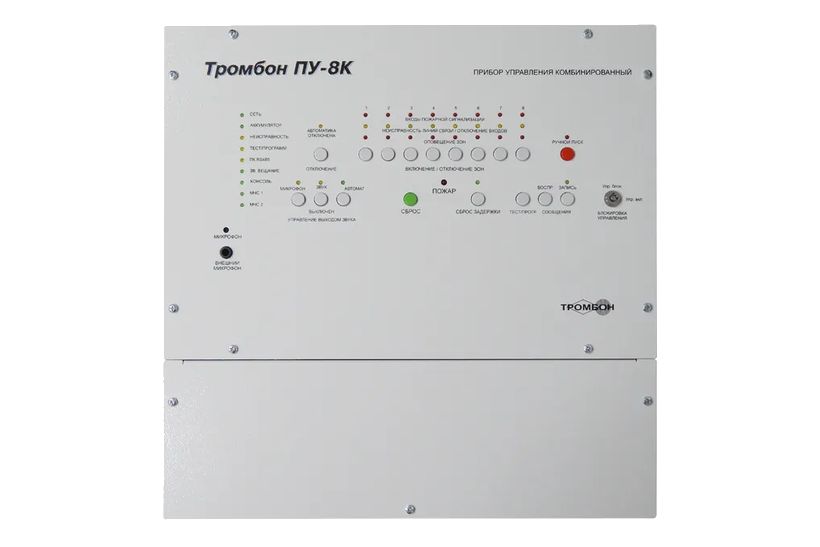

Тромбон ПУ-8К8 входов пожарной сигнализации, 2 усилителя по 120 Вт, 440×440×110 мм.

Максимальная мощность от сети	не более 300 Вт
Резервные аккумуляторы	2 шт. × 12 В / 7 А*ч
Входы пожарной сигнализации	8
Выходы звукового оповещения	8
Встроенные усилители	2 × 120 Вт
Выходное напряжение усилителей	30, 100 В
Выходы управления (свет, эвакуация)	2, до 230 В / 5 А
Входы МЧС	2
Порт консоли (RJ45)	до 8 адресных консолей «Тромбон УК»
Максимальная длина линии до консоли	1200 м
Габариты	не более 440×440×110 мм
Масса	не более 12 кг

Как это работает и подключается

Прибор обеспечивает звуковое оповещение о пожаре и управление системами светового оповещения, контроля доступа и эвакуационного освещения.
Порт RS485 предназначен для стыковки с ППКП и другими комплексными системами безопасности, а также с ПК для контроля, дистанционного управления и сервисного обслуживания.
Входы «МЧС 1» и «МЧС 2» стыкуются с блоком централизованного запуска П-166 или аналогичным; «МЧС 1» имеет более высокий приоритет.
ПУ-8К поддерживает до 8 адресных удалённых консолей «Тромбон УК» на порту «Консоль», подключаемых последовательно по витой паре с адресацией каждой консоли.

Монтаж

У одной, последней в линии консоли ПУ-8К, должен быть обязательно включён внутренний согласующий резистор.
Для линии до 700 м на одну консоль допускается кабель FRHF 4×2×0,51 (UTP 5-й категории AWG24) прямо в разъём RJ45; для больших длин или числа консолей — увеличивать сечение и ставить промежуточные кроссы.
Подключение консолей с одинаковой установкой адреса не допускается.

Примеры

СОУЭ 3-4 типа с локальным озвучиванием без внешнего усилителя

ПУ-4К/8К объединяют функции пульта пожарной сигнализации и трансляционного усилителя в одном корпусе с резервным питанием — не нужен отдельный УМ.

Частые вопросы

Чем ПУ-4К отличается от ПУ-8К?

Числом зон/входов пожарной сигнализации (4 против 8), мощностью и числом встроенных усилителей (1×200 Вт против 2×120 Вт) и габаритами корпуса.

Нужен ли внешний усилитель мощности для ПУ-4К/8К?

Нет для небольших зон — усилитель встроен (200 Вт у ПУ-4К, 2×120 Вт у ПУ-8К); для больших нагрузок каскадируют дополнительные усилители «Тромбон УМ».

Нюансы и грабли

ПУ-8К заметно больше и тяжелее ПУ-4К (440×440×110 мм / 12 кг против 390×410×106 мм / 11 кг) — сверять габариты со свободным местом на объекте до заказа.
Резервные аккумуляторы 2×12 В/7 А*ч не входят в комплект (по аналогии с прочими приборами Тромбон) — заказывать отдельно.

Документация

Тромбон — Прибор управления «Тромбон ПУ-8К», РЭ ДВТР.425628.012РЭ
Тромбон — Прибор управления «Тромбон ПУ-4К», РЭ ДВТР.425628.011РЭ
