Тромбон ПУ-8К — прибор управления на 8 зон со встроенными усилителями и своим резервом питания

Настенный прибор на 8 зон с двумя встроенными усилителями по 250 Вт (30/100 В), портом для консолей «Тромбон УК» и резервом на двух АКБ 12 В/18 А·ч — усилители и резерв в одном корпусе.

Модели семейства

Тромбон ПУ-8К исполнение 1питание сети 195…253 В/50±1 Гц, гарантия 24 месяца

Питание от сети	195…253 В, 50±1 Гц; потребление не более 600 Вт
Резерв	2×12 В/18 А·ч (в комплект не входят); дежурный режим не менее 24 часов, оповещение не менее 3 часов
Зоны	8 входов пожарной сигнализации с контролем исправности линий (командный сигнал не менее 0,3 сек)
Усилители	2 встроенных по 250 Вт, выходы 30 В и 100 В; УНЧ1 — зоны 1–4, УНЧ2 — зоны 5–8
Выходы	8 линий оповещения с контролем исправности; 2 выхода на световые знаки/эвакуационное освещение 230 В/5 А; «Авария» и «Пуск» по 230 В/5 А
Входы МЧС	2 (МЧС1 приоритетнее МЧС2), уровень звукового сигнала 0 дБ (0,775 В)
Интерфейсы	RS485 (сопряжение с ППКП/ПК), порт «Консоль» RJ45 RS485+12В на 8 удалённых консолей «Тромбон УК» линией до 1200 м
Магнитофон	3 сообщения, до 40 сек каждое
Корпус	металлический настенный, 480×410×130 мм без отсека АКБ / 480×610×130 мм с отсеком, 15/22 кг
Условия	0…+40 °C, до 0,8 g

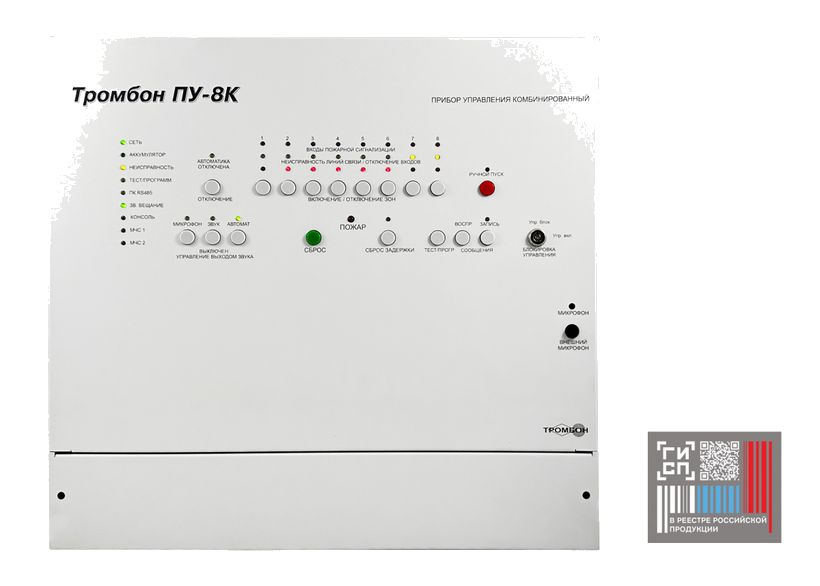

Тромбон ПУ-8К исполнение 2питание сети 187…253 В/50±1 Гц, гарантия 36 месяцев

Питание от сети	187…253 В, 50±1 Гц; потребление не более 600 Вт
Резерв	2×12 В/18 А·ч; дежурный режим не менее 24 часов, оповещение не менее 3 часов
Зоны	8 входов пожарной сигнализации с контролем исправности линий
Усилители	2 встроенных по 250 Вт, выходы 30 В и 100 В
Корпус	480×410×130 мм без отсека АКБ / 480×610×130 мм с отсеком, 15/22 кг

Как это работает и подключается

Разработан под СП 3.13130.2026 и ГОСТ Р 71934-2025 (оповещение при угрозе теракта); прибор сам обеспечивает звуковое оповещение, управляет светом, эвакуационным освещением и доступом, программируется кнопками передней панели без ПК и программаторов.
Каждая из 8 зон имеет свой вход пожарной сигнализации; любая зона (одна или несколько) может быть назначена зоной первоочередного оповещения персонала. Входы и выходы физически не связаны — связь только через программируемый алгоритм.
Подключение к ППКП — аналоговое через разъём «Входы пожарной сигнализации» (замыкание контактов, релейный выход или «открытый коллектор») или цифровое по RS485. Для защиты от единичной неисправности (СП 484.1311500 и СП 3.13130) можно резервировать двумя аналоговыми линиями и двумя входами или сочетанием аналогового и цифрового подключения.
Контроль исправности линии на аналоговых входах — по сопротивлению шлейфа: исправна разомкнутая 4,7 кОм±25 %, исправна замкнутая (сигнал есть) 2,4 кОм±25 %; без контроля исправности — сопротивление замкнутого контакта не более 1 кОм, остаточное напряжение не более 0,8 В.
Режимы работы: «Дежурный», «Тест» (10 сек, все индикаторы и зуммер), «Автоматика отключена» (отключение отдельных входов без выдачи неисправности), «Звуковое вещание» (трансляция линейного входа в выбранные зоны, доступна даже при повороте ключа «Блокировка управления»), «Тревога» (автоматическое оповещение по цепочке: персонал → зоны высокой опасности → зоны меньшей опасности → все зоны), «Трансляция МЧС» (приоритет выше дежурного и вещания, но ниже «Ручного пуска» и «Тревоги»), «Оповещение от удалённой консоли» (приоритет выше вещания, тревоги и МЧС; консоль с адресом 000 приоритетнее прочих), «Ручной пуск» (диспетчер выбирает зоны и источник звука вручную).
Линейный вход стереофонический: левый и правый каналы уходят на разные усилительные модули и не суммируются — для монофонического источника каналы соединяют перемычкой на входе.
Реле «Пуск автоматики» замыкаются при переходе в режим «Тревога» и управляют световыми знаками безопасности, эвакуационным освещением или системой доступа/замками; реле «Авария» замкнуто у выключенного прибора или при неисправности, «Пуск» — в режимах «Тревога», «Экстренный запуск» и «Трансляция МЧС».
Разъём «Консоль» — RJ45, до 8 адресных консолей «Тромбон УК» на одной линии витой пары, у последней консоли в линии обязательно включён внутренний согласующий резистор; при длине линии до 700 м допустим кабель FRHF 4×2×0,51 (аналог UTP5 AWG24) прямо в RJ45, на большей длине или числе консолей — увеличивать сечение и ставить кроссы (подробности в РЭ на «Тромбон УК»).

Монтаж

Монтаж — на вертикальной поверхности, конфигурация посадочных отверстий в приложении 11 РЭ. Клемма заземления выведена на заднюю панель рядом с разъёмом «Сеть 230В».
Отсек АКБ «Тромбон ПУ-8К-ОА» — отдельно приобретаемая принадлежность; прибор сначала закрепляют на стене, затем в его салазки устанавливают отсек и фиксируют двумя винтами (винты не несут силовой нагрузки, только от смещения); батареи подключают штатным кабелем и перемычкой из комплекта ПУ, последовательно. К разъёму «АКБ» подключать строго с соблюдением полярности.
Батареи (2×12 В/18 или 20 А·ч) в комплект поставки не входят и приобретаются отдельно.
Для выбора напряжения оповещения (30 В или 100 В) на зонах 1–4 ставится перемычка между контактом «30В/100В» выхода УНЧ1 и «Вход зон»; аналогично для зон 5–8 через УНЧ2 — напряжение должно быть одинаковым в пределах своей четвёрки зон, оно определяется именно этой перемычкой.
Консоли «Тромбон УК» подключаются последовательно на одну линию витой пары; каждой консоли — свой индивидуальный адрес, консоли с одинаковым адресом подключать нельзя.

Примеры

Объект на 8 зон без отдельного усилительного шкафа

Прибор сам содержит два усилителя по 250 Вт (зоны 1–4 и 5–8) и отсек для двух АКБ — не нужен отдельный блок усилителей мощности.

Диспетчерская с удалёнными консолями

К порту «Консоль» (RJ45, RS485) можно подключить до 8 адресных консолей «Тромбон УК» линией витой пары до 1200 м — оповещение или ручной пуск с любой из них.

Частые вопросы

Чем ПУ-8К отличается от ПУ-4/ПУ-8?

ПУ-8К (ДВТР.425628.016РЭ) — отдельная линейка, а не старший вариант ПУ-8 (ДВТР.425628.003РЭ): у ПУ-8К встроены два усилителя по 250 Вт и отсек для двух АКБ прямо в корпусе прибора, есть порт для 8 удалённых консолей «Тромбон УК» и входы МЧС с разным приоритетом.

Нужен ли отдельный блок усилителей мощности?

Нет — оба усилителя (по 250 Вт, зоны 1–4 и 5–8) встроены в прибор; выход можно переключить перемычкой на 30 В или 100 В отдельно для каждой четвёрки зон.

Сколько удалённых консолей можно подключить?

До 8 консолей «Тромбон УК» на одну линию витой пары длиной до 1200 м через порт «Консоль» (RJ45, RS485+12 В); у каждой консоли — свой адрес, у последней в линии обязательно включён согласующий резистор.

Нюансы и грабли

Максимальная мощность усилителя УНЧ1 (250 Вт) делится между зонами 1–4 «в произвольном соотношении», а не выделяется каждой зоне отдельно — при проектировании считать суммарную нагрузку оповещателей на четвёрку зон, не на одну зону.
Батареи и отсек АКБ «Тромбон ПУ-8К-ОА» не входят в комплект поставки прибора — заказывать отдельно, иначе прибор останется без резервного питания.
Отсек «Тромбон ПУ-8К-ОА» — чисто механическая защита без электроники: он не влияет на характеристики ПУ и ЭМС, но пока он не закреплён и крышка не установлена, отсек может выскользнуть из салазок и упасть — закреплять сразу.
Реле на выходе «Неисправность» показано в РЭ в обесточенном состоянии — это соответствует сигналу неисправности; при отсутствии неисправностей реле включено. Логика инвертированная, при проверке цепи это легко перепутать.
Вход в «Автоматика отключена» не сохраняется при выключении питания прибора — после цикла питания все ранее отключённые входы снова включены; рассчитывать на «постоянное» отключение зоны через эту функцию нельзя.
Если после команды «Сброс» замыкание на входе пожарной сигнализации сохраняется, прибор через 4 сек повторно перейдёт в «Тревогу» и начнёт оповещение персонала заново — для тишины на объекте при неисправном шлейфе нужно физически отключить вход (режим «Автоматика отключена»), а не только нажимать «Сброс».
Консоль с адресом 000 имеет приоритет над остальными удалёнными консолями — если на объекте несколько диспетчерских, важно осознанно решить, у кого из них будет этот адрес.
Линейный вход стереофонический: левый и правый каналы идут на разные усилители и не суммируются — если источник звука монофонический, а перемычку на входе не поставили, звук в половине зон может пропасть или быть тише.
