Тромбон СОРС-АВУ — абонентское вызывное устройство системы обратной речевой связи СОРС
Оконечное переговорное устройство «Тромбон СОРС»: голосовая связь абонента с диспетчером «СОРС-ПД» через блок «СОРС-ЛБС». Для СОУЭ 4 и 5 типов, диспетчерской связи и экстренной связи МГН.
Модели семейства
СОРС-АВУ исполнение Т/Т1 (с телефонной трубкой, навесной монтаж)антивандальный металлический корпус навесного монтажа с выносной трубкой, зуммером и световым индикатором вызова.
| Питание | постоянное 14–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт |
| Порт | RS485, 1 порт/2 разъёма для связи с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Габариты | не более 285×160×140 мм (с уложенной трубкой) |
| Масса | не более 2,6 кг |
| Температура | 0…+40 °C |
| Защита | IP54 |
| Гарантия | Т — 24 месяца, Т1 — 36 месяцев |

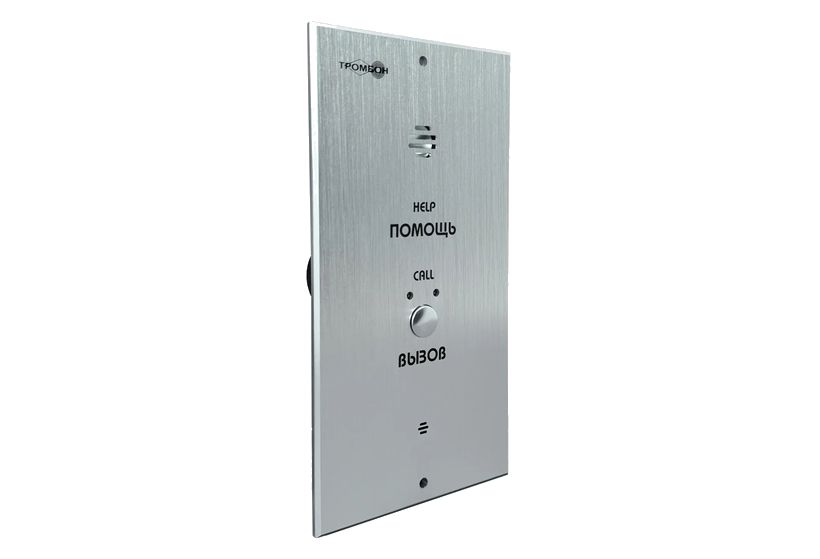

СОРС-АВУ исполнение В/В1 (настенный врезной монтаж)металлический корпус для врезного настенного монтажа, встроенные микрофон и громкоговоритель.
| Питание | постоянное 8–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт |
| Порт | RS485, 1 порт/2 разъёма для связи с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Габариты | не более 210×110×35 мм |
| Масса | не более 0,9 кг |
| Материал корпуса | металл |
| Температура | 0…+40 °C |
| Защита | IP40 |
| Гарантия | В — 24 месяца, В1 — 36 месяцев |

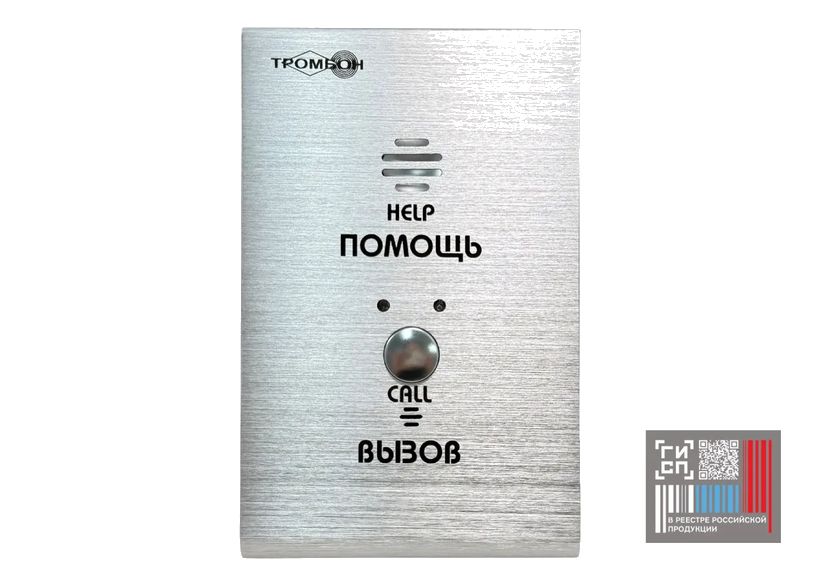

СОРС-АВУ исполнение Н/Н1 (настенный накладной монтаж)металлический корпус для накладного настенного монтажа, встроенные микрофон и громкоговоритель.
| Питание | постоянное 8–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт |
| Порт | RS485, 1 порт/2 разъёма для связи с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Габариты | не более 145×90×32 мм |
| Масса | не более 0,2 кг |
| Материал корпуса | алюминий, сталь |
| Температура | 0…+40 °C |
| Защита | IP40 |
| Гарантия | Н — 24 месяца, Н1 — 36 месяцев |

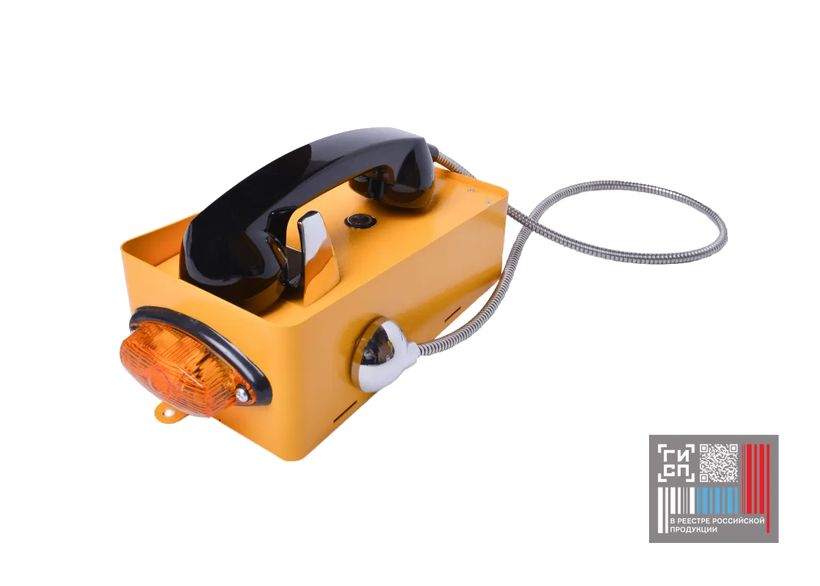

СОРС-АВУ исполнение ТУ/ТУ1 (с телефонной трубкой и подогревом, навесной монтаж, уличное)теплоизолированный антивандальный корпус навесного монтажа с трубкой, подогревом, зуммером и индикатором вызова — для уличной установки.
| Питание АВУ | постоянное 14–36 В по линии связи от ЛБС |
| Потребление АВУ | не более 0,4 Вт |
| Питание подогревателя | переменное 187–253 В, не более 13 Вт |
| Порт | RS485, 1 порт/2 разъёма для связи с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Габариты | не более 285×160×140 мм (с уложенной трубкой) |
| Масса | не более 3,1 кг |
| Температура | -60…+40 °C |
| Защита | IP54 |
| Гарантия | ТУ — 24 месяца, ТУ1 — 36 месяцев |

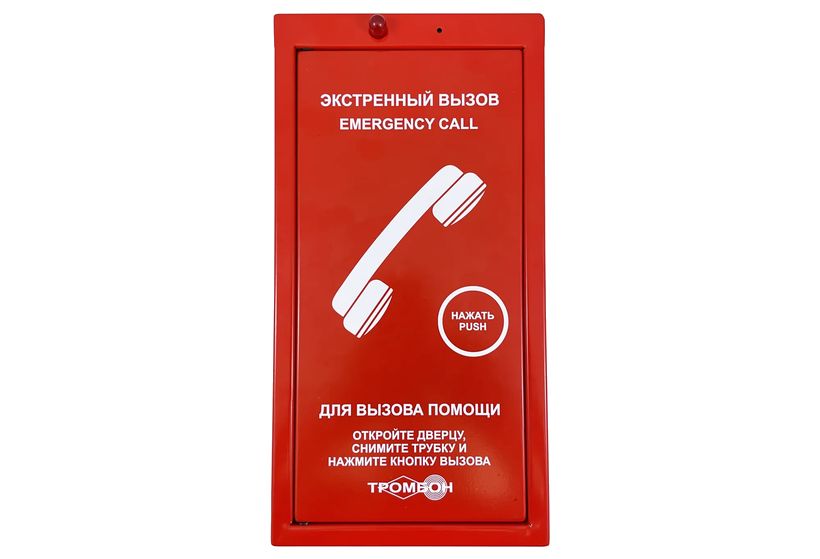

СОРС-АВУ исполнение Т/Т1 (красные, металл)тот же антивандальный корпус с трубкой, но красного цвета и с другими габаритами; РЭ ДВТР.425621.036РЭ.
| Питание | постоянное Т — 14–36 В, Т1 — 12–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт |
| Порт | RS485, 1 порт/2 разъёма для связи с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Габариты | не более 302×155×120 мм (с закрытой дверцей) |
| Масса | не более 2,6 кг |
| Температура | 0…+40 °C |
| Защита | IP54 |
| Гарантия | Т — 24 месяца, Т1 — 36 месяцев; срок службы не менее 12 лет |

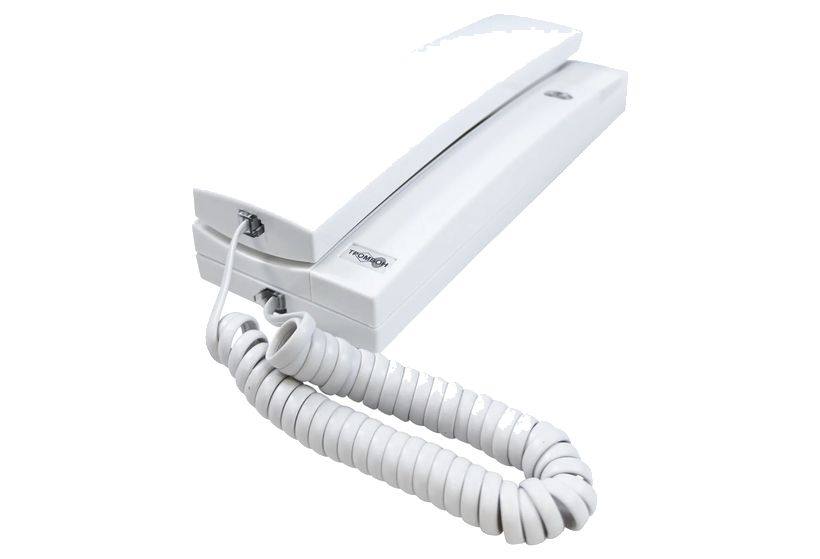

СОРС-АВУ исполнение Т/Т1 (пластик)лёгкий пластиковый корпус с трубкой для шумных помещений, компактнее металлического; есть порт для светозвукового табло; РЭ ДВТР.425621.043РЭ.
| Питание | постоянное Т — 12–36 В, Т1 — 10–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт (без ИСТ) |
| Порт связи | RS485, 4-проводная линия с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Порт ИСТ | 1, 2 провода, до 50 м, 12–36 В / не более 0,3 А |
| Габариты | не более 210×79×46 мм (с уложенной трубкой) |
| Масса | не более 0,330 кг |
| Материал корпуса | пластик (чёрный, серый, белый или на заказ) |
| Температура | 0…+40 °C |
| Защита | IP40 |
| Гарантия | Т — 24 месяца, Т1 — 36 месяцев; срок службы не менее 10 лет |

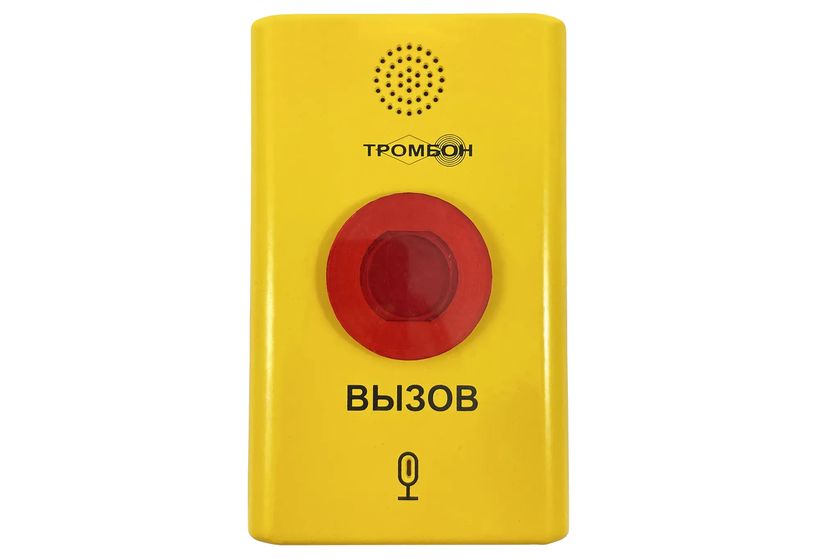

СОРС-АВУ исполнение МГН/МГН1/МГН-У/МГН-У1стальной накладной корпус с раздельными портами для устройств вызова/сброса МГН и светозвукового табло; МГН-У/МГН-У1 — уличное исполнение; РЭ ДВТР.425621.037РЭ.
| Питание | постоянное МГН/МГН-У — 12–36 В, МГН1/МГН-У1 — 10–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт (без устройств МГН) |
| Порт связи | RS485 и 36 В, 4 провода (2 витые пары) с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Порт устройств вызова/сброса | 1, 3 провода, до 30 м, 5 В / не более 50 мА |
| Порт ИСТ | 2 провода, до 50 м, 36 В / не более 0,3 А |
| Габариты | не более 166×105×71 мм (с защитным козырьком) |
| Масса | не более 0,95 кг (без упаковки, с козырьком) |
| Материал корпуса | сталь |
| Температура | МГН/МГН1 — 0…+40 °C, МГН-У/МГН-У1 — -40…+40 °C |
| Защита | IP54 |

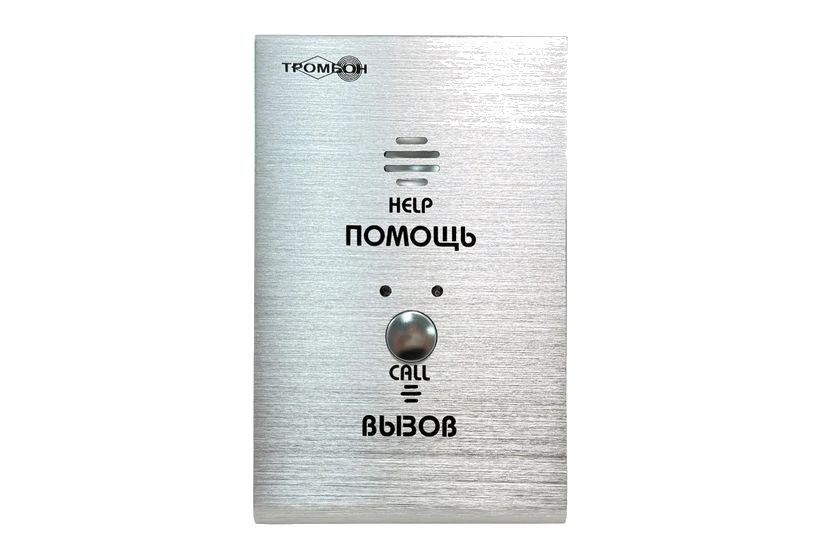

СОРС-АВУ исполнение Н (М)модификация накладного корпуса Н с той же посадкой, но другой массой и единым гарантийным сроком; паспорт ДВТР.425621.041ПС.
| Питание | постоянное 8–36 В по линии связи от ЛБС |
| Потребление | не более 0,4 Вт |
| Порт | RS485, для связи с ЛБС и другими АВУ |
| Длина линии связи с ЛБС | не более 1200 м |
| Габариты | не более 145×90×32 мм |
| Масса | не более 0,5 кг |
| Материал корпуса | алюминий, сталь |
| Температура | 0…+40 °C |
| Защита | IP40 |
| Гарантия | 24 месяца (без разделения на модификации), срок службы не менее 12 лет |
Как это работает и подключается
- Все исполнения подключаются к линии связи с ЛБС последовательно (RS485); соединения типа «звезда» на одной линии не допускаются.
- У каждого АВУ два параллельных разъёма/клеммника — один для линии от ЛБС (или предыдущего АВУ), второй для следующего АВУ.
- Согласующий резистор включается перемычкой только у последнего АВУ в каждой линии.
- Адреса АВУ присваиваются автоматически при программировании системы через пульт диспетчера «Тромбон СОРС-ПД».
Монтаж
- Т/ТУ: три установочных отверстия диаметром 6 мм под пластиковые дюбели, разметка по чертежу приложения к РЭ.
- В: врезной монтаж — выемка под корпус в стене, два установочных отверстия диаметром 6 мм.
- Н: накладной монтаж на стену, кабель заводится через верхний кабельный ввод или заднее окно корпуса.
- Экранирующая оплетка линии связи с ЛБС и другими АВУ подключается к корпусу АВУ (винт или стойка крышки, в зависимости от исполнения).
- Для смены адреса АВУ на заводской нужно установить перемычку на контакты сброса и подать питание — но положение этих контактов в РЭ различается по исполнениям (см. «На что обратить внимание»).
- Для перевода АВУ в систему после смены конфигурации сначала сбросить адрес на заводской, затем перепрограммировать.
Примеры
Пост охраны/пожарный пост
АВУ ставится там, где нужна обратная речевая связь с диспетчером, включая помещения пожарного поста.
Помощь МГН
Исполнения В/Н поддерживают подключение дополнительных устройств вызова и светозвуковых табло для маломобильных групп населения.
Улица, низкие температуры
Исполнение ТУ/ТУ1 работает до -60 °C за счёт встроенного подогревательного элемента с термореле.
Частые вопросы
Чем отличаются исполнения В и Н?
Способом монтажа: В — врезной в стену (нужна выемка под корпус), Н — накладной на стену; электрические характеристики (8–36 В, IP40) у них совпадают.
Можно ли поставить АВУ на улице?
Для этого предусмотрено исполнение ТУ/ТУ1 с подогревом — рабочий диапазон -60…+40 °C, IP54; обычные Т/В/Н рассчитаны на 0…+40 °C.
Сколько АВУ можно повесить на одну линию?
Паспорт задаёт максимальную длину линии связи с ЛБС 1200 м и требует последовательное подключение без топологии «звезда»; конкретное число АВУ на линию в тексте не указано.
Нюансы и грабли
- Питание и защита различаются по исполнениям: Т/ТУ — 14–36 В и IP54, В/Н — 8–36 В и IP40; не путать характеристики при подборе замены.
- «Подключение корпуса блока Тромбон СОРС-ЛБС к контуру заземления здания обязательно» — в РЭ на АВУ это требование относится к корпусу ЛБС, а не к самому АВУ.
- В РЭ на исполнение В контакты перемычки для сброса адреса на заводской указаны по-разному: в описании органов управления — поз. 6, а в разделе о регламентном обслуживании — поз. 3; при монтаже сверяться со схемой конкретного прибора, а не только с одним номером позиции.
- У исполнения ТУ/ТУ1 к линиям связи добавляется отдельный силовой кабель питания подогревателя (187–253 В) — прокладывать и коммутировать отдельно от низковольтной линии RS485.
- Одна и та же буква исполнения означает разные приборы в разных документах: «Т/Т1» есть в металлическом антивандальном (ДВТР.425621.010РЭ), металлическом красном (036РЭ) и пластиковом (043РЭ) корпусах — с разными габаритами, массой и IP; сверяться нужно по номеру РЭ/паспорта или цвету/материалу в заказе, не только по букве.
- Исполнение Н (М, паспорт 041ПС) имеет те же габариты 145×90×32 мм, что и опубликованное Н/Н1, но большую массу (0,5 кг против 0,2 кг) и единый гарантийный срок 24 месяца без разделения на Н/Н1 — при заказе уточнять, какая именно модификация нужна.
