Тромбон СОРС-ИСТ — светозвуковое табло системы СОРС (исп. П, Т, К)

Компонент системы «Тромбон СОРС»: световой указатель разной формы, работает от вызывного устройства «Тромбон СОРС-АВУ» — для СОУЭ 4 и 5 типов и экстренной связи МГН.

Информационное светозвуковое табло Тромбон СОРС-ИСТ

Модели семейства

СОРС-ИСТ исполнение П (П1/П2/П3)прямоугольный прозрачный корпус, три варианта крепления.

Питание	постоянное 12–36 В по линии связи от Тромбон СОРС-АВУ
Потребление	не более 1,5 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи	не более 20 м
Габариты	не более 296×333×48 мм
Масса	не более 0,6 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP40
Крепление	П1 — универсальный кронштейн для потолка/стены; П2 — торцевой кронштейн перпендикулярно стене; П3 — без кронштейна, кольца для подвеса на шнур (шнур не входит в комплект)

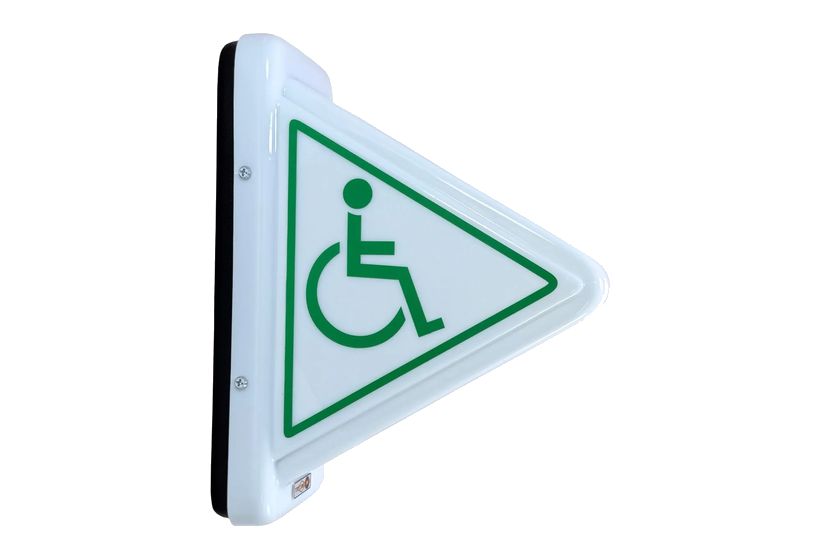

СОРС-ИСТ исполнение Т (треугольник)треугольный пластиковый корпус для навесного настенного монтажа.

Питание	постоянное 12–36 В по линии связи от Тромбон СОРС-АВУ
Потребление	не более 4 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи	не более 20 м
Габариты	не более 300×240×110 мм
Масса	не более 0,4 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP40

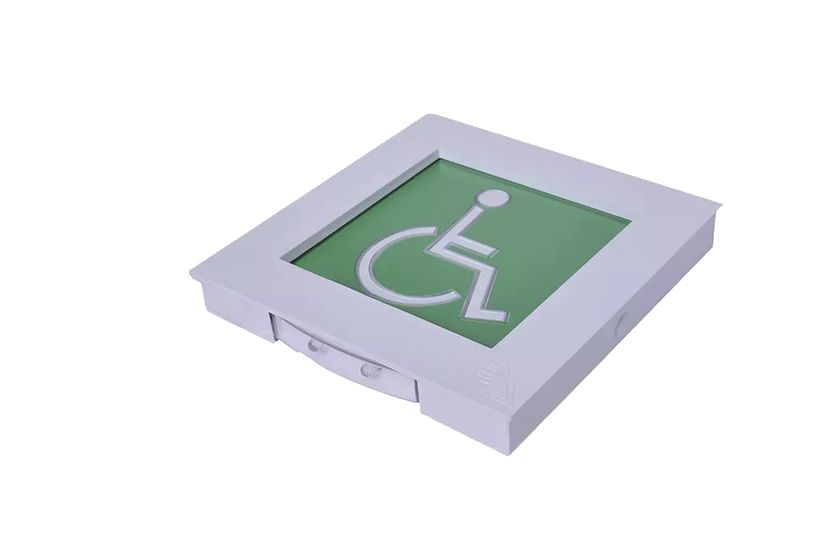

СОРС-ИСТ исполнение К (квадрат)квадратный пластиковый корпус для накладного настенного монтажа.

Питание	постоянное 12–36 В по линии связи от Тромбон СОРС-АВУ
Потребление	не более 1,3 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи	не более 20 м
Габариты	не более 150×150×25 мм
Масса	не более 0,3 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP40

Как это работает и подключается

Схема подключения ИСТ приведена в руководстве на абонентское вызывное устройство «Тромбон СОРС-АВУ», к которому табло подключается по аналоговому порту.

Монтаж

Маркировка проводов ИСТ: коричневый (розовый, красный) — положительный провод, синий (серый) — отрицательный.
Исполнение крепления (П1/П2/П3) выбирается на этапе заказа — от него зависит комплект кронштейнов.

Примеры

Помещение для МГН

ИСТ входит в состав системы «Тромбон СОРС» для построения экстренной связи для маломобильных групп населения.

Частые вопросы

От чего питается ИСТ?

От абонентского вызывного устройства «Тромбон СОРС-АВУ» по линии связи постоянным напряжением 12–36 В, потребление не более 1,5 Вт.

Какое исполнение выбрать для подвеса на шнуре?

П3 — без кронштейна, на корпусе установлены кольца для подвесного монтажа; несущий шнур в комплект не входит.

Нюансы и грабли

Название «светозвуковое» — паспорт даёт только характеристики светового баннера (габариты, IP40, потребление); отдельных параметров звукового сигнала (громкость, тон) в тексте нет.
Максимальная длина линии связи с АВУ всего 20 м — учитывать при разводке трассы к табло.

Документация

Тромбон — Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение П, паспорт ДВТР.425621.020ПС
Тромбон — тот же паспорт, дубли редакций:
Тромбон — Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение Т (треугольник), паспорт ДВТР.425621.011ПС
Тромбон — Светозвуковое табло «Тромбон СОРС-ИСТ» исполнение К (квадрат), паспорт ДВТР.425621.019ПС
