Тромбон СОРС-ЛБС — центральный блок связи и питания системы «Тромбон СОРС»

Основной блок системы «Тромбон СОРС»: по RS485 коммутирует и питает напряжением 36 В вызывные устройства, пульты диспетчера, табло и устройства вызова. Корпус 2U, резерв от АКБ.

Модели семейства

СОРС-ЛБС исполнение С/С1 (монтаж в стойку)стальной корпус 2U, до 32 абонентских устройств на блок, резерв от 1-2 АКБ 12 В.

Питание	исп. С — 195…253 В/50±1 Гц, исп. С1 — 187…253 В/50±1 Гц; потребление не более 60 Вт
Резерв	1-2 АКБ 12 В, 7 или 9 А·ч; напряжение 10,2…14 В
Порты RS485	2 — связь с другими ЛБС; 4 — связь с абонентскими устройствами; 1 — связь с пультом диспетчера
Абонентские устройства	до 8 на одной линии / до 32 на один ЛБС
Длина линий связи	до 1200 м (с другими ЛБС, с абонентскими устройствами, с пультом диспетчера)
Питание абонентских устройств	36 В, ток на линию не более 300 мА
Количество ЛБС в системе	1…16
Габариты	438×332×88 мм (2U) без ручек и ножек, 478×332×104 мм с ними; 6 кг без батарей
Условия	0…+40°C, IP40
Гарантия	С — 24 месяца, С1 — 36 месяцев

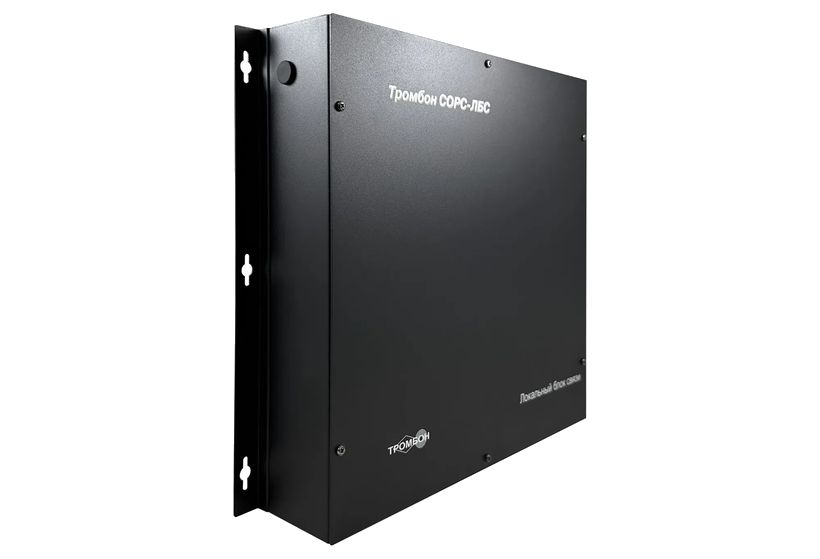

СОРС-ЛБС исполнение Н/Н1 (настенный монтаж)тот же функционал в настенном стальном корпусе; до 32 абонентских устройств на блок, резерв от 1-2 АКБ 12 В.

Питание	исп. Н — 195…253 В/50±1 Гц, исп. Н1 — 187…253 В/50±1 Гц; потребление не более 60 Вт
Резерв	1-2 АКБ 12 В, 7 или 9 А·ч; напряжение 10,2…14 В
Порты RS485	2 — связь с другими ЛБС; 4 — связь с абонентскими устройствами; 1 — связь с пультом диспетчера
Абонентские устройства	до 8 на одной линии / до 32 на один ЛБС
Длина линий связи	до 1200 м
Габариты	414×366×83 мм, 6 кг без батарей
Условия	0…+40°C, IP40
Гарантия	Н — 24 месяца, Н1 — 36 месяцев

Как это работает и подключается

На борту ЛБС — повышающий преобразователь 12→36 В: напряжение 36 В компенсирует падение на протяжённых линиях связи с абонентскими устройствами и пультом диспетчера.
Порты связи с другими ЛБС гальванически изолированы (напряжение изоляции 1000 В до 2 минут) — питание разных ЛБС в системе может идти от разных сетей 230 В.
Индикация на передней панели: «Сеть» (230 В), «АКБ 12 В», «Связь» (мигает при исправной запрограммированной системе), «Неисправность».

Монтаж

Монтаж в стойку 19", либо на стол — на шасси есть съёмные резиновые ножки.
АКБ в комплект не входят и приобретаются отдельно; устанавливаются на кронштейны под съёмной крышкой, подключаются с соблюдением полярности (плюс — красный провод).
Питание 230 В подаётся через отдельный автомат защиты; корпус ЛБС обязательно заземляется — трёхполюсная вилка с контактом РЕ или винт на задней панели.
Линии связи в системе — экранированная витая пара 100…120 Ом, диаметр жилы 0,5…0,64 мм (AWG 24-22); экран между двумя ЛБС подключать к корпусу только с одной стороны, чтобы не создавать земляных петель.
Линия ЛБС–АВУ экранируется по всей длине; на АВУ для этого есть отдельный винт соединения оплёток.

Примеры

Пост охраны с несколькими АВУ

ЛБС коммутирует абонентские устройства «Тромбон СОРС-АВУ», светозвуковые табло «СОРС-ИСТ» и устройства вызова «СОРС-ВС» на объекте, обеспечивая их питанием 36 В и связью с пультом диспетчера.

Частые вопросы

Сколько абонентских устройств можно подключить к одному ЛБС?

До 32 на один блок, при этом на одной линии RS485 — не более 8 устройств.

Нужны ли АКБ в комплекте?

Нет, аккумуляторные батареи 12 В (7 или 9 А·ч, одна или две) не входят в комплект поставки и приобретаются отдельно.

Нюансы и грабли

Обычные пульты диспетчера и АВУ системы СОРС специального заземления не требуют (класс III по ГОСТ 12.2.007.0-75, питание 36 В) — заземлять обязательно нужно только сам корпус ЛБС.
Для сброса настроек ЛБС на заводские нужно выключить питание, переставить перемычку на плате на вторую пару контактов, включить питание (память очистится), затем вернуть перемычку в рабочее положение — порядок действий важен.
У приборов с датой выпуска от августа 2024 г. и прошивки от версии 1_06 логика реле «Неисправность» инвертирована: реле включено при отсутствии неисправностей, выключено — при их наличии или обесточенном блоке.

Документация

Тромбон — Локальный блок связи «Тромбон СОРС-ЛБС» исполнения «С», «С1», РЭ ДВТР.425621.006РЭ
Тромбон — Локальный блок связи «Тромбон СОРС-ЛБС» исполнения «Н», «Н1» (настенный монтаж), РЭ ДВТР.425621.005РЭ
