Тромбон СОРС-УВ — кнопка вызова помощи для МГН со стропой-ручкой

Пластиковая кнопка вызова со стропой и ручкой (кольцо или треугольник) для устройства «Тромбон СОРС-АВУ-МГН»: облегчает вызов диспетчера людям с ограниченными возможностями.

Устройство вызова помощи для МГН «Тромбон СОРС-УВ»

Модели семейства

СОРС-УВ исполнение К (ручка-кольцо)ручка вызова в форме кольца, ДВТР.425621.038ПС

Питание	постоянное 5 В по линии связи от «Тромбон СОРС-АВУ-МГН»
Потребление (первые 2 сек после активации)	не более 350 мВт / 70 мА
Потребление (после 2 сек)	не более 150 мВт / 30 мА
Линия связи	4×0,2 мм², не более 30 м
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP54
Габариты	не более 88×58×40 мм (без стропы)
Стропа	0,4 м, ручка не менее 100 мм

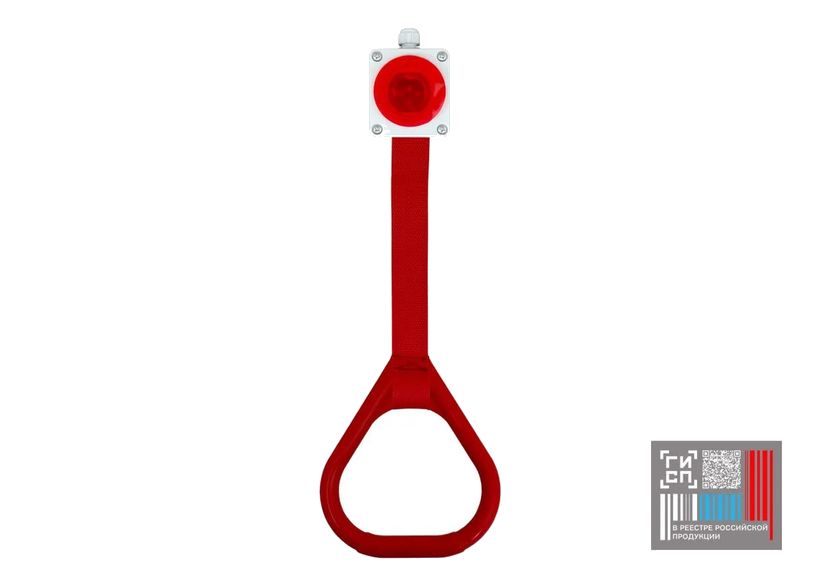

СОРС-УВ исполнение Т (ручка-треугольник)ручка вызова в форме треугольника, ДВТР.425621.038-01ПС

Питание	постоянное 5 В по линии связи от «Тромбон СОРС-АВУ-МГН»
Потребление (первые 2 сек после активации)	не более 350 мВт / 70 мА
Потребление (после 2 сек)	не более 150 мВт / 30 мА
Линия связи	4×0,2 мм², не более 30 м
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP54
Габариты	не более 88×58×40 мм (без стропы)
Стропа	0,4 м, ручка треугольника — основание не менее 100 мм

Как это работает и подключается

УВ предназначено для совместной работы только с абонентскими устройствами «Тромбон СОРС-АВУ-МГН», «Тромбон СЭРС-АУ» и «Тромбон IP-ВП-МГН» — подключение к устройствам других типов не допускается, у них могут быть другие выходные напряжения питания для УВ.
На корпусе — ввод кабеля линии связи, кнопка вызова с подсветкой, стропа с ручкой, разъём подключения линии связи и разъём для перемычки контроля линии: по умолчанию перемычка на контактах 1–2 разъёма XP1 подключает резисторы контроля линии связи; если контроль линии не требуется, перемычку переставляют на контакты 2–3.
Внешний вид ручки может меняться без предварительного уведомления производителя; возможна поставка с кольцом красного цвета внутренним диаметром не менее 100 мм.

Монтаж

Устанавливать в помещении для МГН или на входе в него; подключается к «Тромбон СОРС-АВУ-МГН» по линии связи 4×0,2 мм² не длиннее 30 м.
Перемычка контроля линии по умолчанию установлена (резисторы подключены к разъёму XS1); если контроль линии связи не нужен — переставить перемычку с контактов 1–2 на 2–3 разъёма XP1.

Примеры

Кабина для МГН

УВ вешается на стену на высоте вытянутой стропы, при вызове человек тянет за ручку-кольцо или ручку-треугольник — сигнал уходит на АВУ-МГН и дальше диспетчеру.

Частые вопросы

Чем исполнения К и Т отличаются друг от друга?

Только формой ручки на конце стропы: К — кольцо, Т — треугольник. Электрические характеристики и габариты корпуса одинаковые.

Можно ли подключить УВ к любому абонентскому устройству СОРС?

Нет, только к «Тромбон СОРС-АВУ-МГН», «Тромбон СЭРС-АУ» или «Тромбон IP-ВП-МГН» — у прочих устройств может быть другое напряжение питания на линии УВ.

Нюансы и грабли

Подключать УВ можно только к «Тромбон СОРС-АВУ-МГН», «Тромбон СЭРС-АУ» или «Тромбон IP-ВП-МГН» — у других абонентских устройств иное напряжение питания линии, и УВ может выйти из строя.
Материал корпуса — пластик, класс защиты IP54: для сырых и уличных зон это не то же самое, что влагозащищённое исполнение «Тромбон СОРС-УВВ» (IP65).

Документация

Тромбон — Устройство вызова помощи для МГН «Тромбон СОРС-УВ» исполнение К, паспорт ДВТР.425621.038ПС
Тромбон — исполнение Т, паспорт ДВТР.425621.038-01ПС
